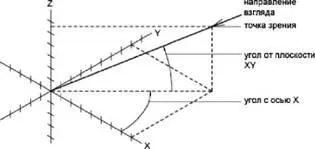

Можно повернуть вид с помощью ДИАЛТЗР. На следующем чертеже показан вид, определенный двумя углами относительно оси X и плоскости XY МСК.

Установка вида указанием координат точки зрения

1. Выберите меню "Вид"→"3D виды"→"Точка зрения".

2. Задайте точку зрения нажав кнопку мыши внутри компаса. Заданная точка зрения определяет направление взгляда на чертеж в сторону точки (0,0,0).

ТЗРЕНИЯ

Установка вида заданием двух углов поворота

1. В командной строке введите тзрения.

2. Введите п(повернуть) для задания нового направления двумя углами.

3. Введите угол с положительной осью X в плоскости XY.

4. Введите угол с плоскостью XY для указания положения при рассмотрении модели в сторону точки (0,0,0).

ТЗРЕНИЯ

Установка видов командой ТЗРЕНИЯ (архитектурный стиль)

1. В командной строке введите " тзрения".

2. Введите координаты необходимой точки зрения.

■ Введите 0,0,1для задания вида сверху (плана).

■ Введите 0,-1,0для задания вида спереди.

■ Введите 1,0,0для задания вида справа.

■ Введите 1,-1,1для задания изометрического вида.

ТЗРЕНИЯ

Установка видов командой ТЗРЕНИЯ (технический стиль)

1. В командной строке введите " тзрения".

2. Введите координаты необходимой точки зрения.

■ Введите 0,0,1для задания вида сверху (плана).

■ Введите 0,-1,0для задания вида спереди.

■ Введите 1,0,0для задания вида справа.

■ Введите 1,-1,1для задания изометрического вида. Точка зрения для этого вида смещена вправо на 45 градусов и вверх на 35,267 градуса.

ТЗРЕНИЯ

Команды

ВИД

Системные переменные

WORLDVIEW

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Изменив положение текущей точки зрения, можно установить вид в плане текущей ПСК, предварительно сохраненной ПСК или МСК.

Вид сверху — это вид, полученный при взгляде из любой точки положительной половины оси Z в сторону точки начала координат (0,0,0). Полученный таким образом вид ортогонален плоскости XY.

Вид и систему координат, принятые по умолчанию во многих чертежах, можно восстановить с помощью установки для ориентации ПСК значения МСК, а затем установки вида сверху вместо 3D вида.

Изменение текущего вида на вид в плане XY.

1. Выберите меню "Вид"→"3D виды". Нажмите "Вид сверху".

2. Выберите одну из следующих функций:

■ Текущая ПСК

■ МСК

■ По имени (для сохраненного ранее вида)

ПРИМЕЧАНИЕ. Команда ПЛАН изменяет направление взгляда и отключает перспективу и сечение, но не меняет текущую ПСК. Все координаты, вводимые или отображаемые после команды ПЛАН, отсчитываются относительно текущей ПСК.

ПЛАН

Команды

ДВИД

Установка параллельной проекции или вида в перспективе с помощью камеры и цели

ПЛАН

Отображение вида в плане указанной ПСК

Системные переменные

BACKZ

Сохранение смещения задней секущей плоскости от плоскости цели для текущего видового экрана (в единицах чертежа).

FRONTZ

Сохраняет смещение передней секущей плоскости от плоскости цели для текущего видового экрана (в единицах чертежа)

VIEWDIR

Сохраняет направление взгляда в текущем видовом экране, выраженное в координатах ПСК

VIEWTWIST

Сохранение значения угла поворота вида для текущего видового экрана, измеренного относительно МСК

WORLDVIEW

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Скрытие линий улучшает чертеж и проясняет конструкцию. При добавлении теней создается более реалистичное изображение модели.

Стиль отображения — это набор параметров, который управляет отображением кромок и теней на видовом экране. Вместо использования команд и установки системных переменных можно изменять свойства стиля отображения. При применении стиля отображения или изменении параметров результат сразу виден на видовом экране.
