4. На панели "Свойства" щелкните на поле "Переопределение фона".

5. Выберите "Солнце_небо" из раскрывающегося списка "Переопределение фона".

6. В диалоговом окне "Регулировка фона "Солнце и небо"" задайте нужные настройки фона.

7. Нажмите OK.

8. В окне "Диспетчер видов" щелкните "Установить".

9. Нажмите OK.

Вид

ВИД

Панель "3D навигация", всплывающее меню "Именованные виды", "Управление видами"

Команды

ВИД

ВИЗСТИЛИ

Создание и изменение визуальных стилей и применение визуального стиля к видовому экрану.

Системные переменные

CSHADOW

Задает свойство отображения теней для 3D объекта

SHADOWPLANELOCATION

Управляет расположением скрытой опущенной нулевой плоскости, используемой для отображения теней

VSBACKGROUNDS

Управляет отображением фонов в стиле отображения, применяемом к текущему видовому экрану

VSSHADOWS

Управляет отображением теней в стиле отображения

VISUALSTYLESCLOSE

Закрывается "Диспетчер визуальных стилей".

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Кромки разных типов отображаются с использованием линий различного типа и цвета. Можно также указать специальные эффекты, например дрожание и выступ за кромки.

Для модели с тенями или каркасной модели стиль отображения устанавливает видимость и вид изолиний, кромок граней, контуров, скрытых кромок и кромок пересечений. Кромки граней (ребра между плоскими гранями, представляющими поверхность) отображаются только в том случае, когда угол между гранями меньше заданного значения угла сгиба.

Модификаторы ребер, создающие эффекты дрожания и выступания, позволяют просмотреть модель на этапе разработки проектного решения. Дрожание придает линиям вид карандашного наброска. Выступание создает еще один эффект рисования от руки.

ПРИМЕЧАНИЕ. Стили печати не доступны для объектов, к которым применяется модификатор ребра с дрожанием.

Управление отображением ребер и цветом ребер

1. Выберите меню "Сервис"→"Палитры"→"Визуальные стили".

2. Для текущего стиля отображения, выбранного в примерах изображения, выберите "Кромки граней", "Изолинии" или "Нет" в пункте "Режим ребер" в "Параметрах ребер".

3. Если выбраны "Изолинии", укажите число линий.

4. В пункте "Цвет" укажите цвет. При выборе цвета открывается диалоговое окно " Выбор цвета".

Визуальные стили

ВИЗСТИЛИ

Панель "Стиль отображения" (разверните нажатием левой кнопки), "Ребра и цвет"

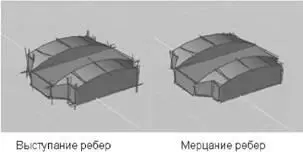

Добавление эффекта выступания к ребрам

1. Выберите меню "Сервис"→"Палитры"→"Визуальные стили".

2. Для текущего стиля отображения, выбранного в примерах изображений, нажмите кнопку "Выступающие ребра" в "Ребрах-модификаторах" и откорректируйте величину выступа в пункте "Выступание".

ПРИМЕЧАНИЕ. Выступание масштабируется так, чтобы оно адекватно выглядело на видовых экранах различных размеров. Эффект выступания не применяется к линиям, которые короче удвоенной величины выступа.

Визуальные стили

ВИЗСТИЛИ

Панель "Стиль отображения" (разверните нажатием левой кнопки), кнопка "Выступание ребра" и ползунок.

Добавление эффекта дрожания к ребрам

1. Выберите меню "Сервис"→"Палитры"→"Визуальные стили".

2. Для текущего стиля отображения, выбранного в примерах изображений, нажмите кнопку "Дрожащие ребра" в "Ребрах-модификаторах" и откорректируйте степень мерцания в пункте "Дрожание".

Визуальные стили

ВИЗСТИЛИ

Панель "Стиль отображения" (разверните нажатием левой кнопки), кнопка "Дрожание ребра" и ползунок.

Управление отображением кромок силуэта

1. Выберите меню "Сервис"→"Палитры"→"Визуальные стили".

2. Для текущего стиля отображения, выбранного в примерах изображений, выберите "Да" или "Нет" в пункте "Ребра быстрых силуэтов, Видимые".

3. Если выбрано "Да", укажите ширину для кромок силуэта.

Визуальные стили

ВИЗСТИЛИ

Панель "Стиль отображения" (разверните нажатием левой кнопки), кнопка "Кромки силуэта" и ползунок

Команды

ВИЗСТИЛИ

Создание и изменение визуальных стилей и применение визуального стиля к видовому экрану.

Системные переменные
