■ На вкладке "Вся палитра" выберите цветовую модель RGB в списке "Цветовая модель". Задайте цвет путем введения его номера в поле "Цвет" или введением значений в полях "Красный", "Зеленый" и "Синий".

■ На вкладке "Альбомы цветов" выберите необходимый альбом, выберите требуемый цвет (с помощью стрелок вверх или вниз). Нажмите "OK".

ОКОНСВ

Команды

РЕДТЕЛ

Редактирование граней и ребер 3D тел

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Имеется возможность выбора и редактирования ребер на 3D теле.

Ребра на 3D телах изменяются с помощью ручек, захватных блоков и с использованием таких команд, как ПЕРЕНЕСТИ, ПОВЕРНУТЬ и МАСШТАБ.

Команды ПЕРЕНЕСТИ, ПОВЕРНУТЬ и МАСШТАБ можно использовать для редактирования ребер на 3D телах, точно так же как для любого другого объекта. Нажмите и удерживайте нажатой клавишу CTRL при выборе ребра на теле.

Ребра на областях можно выбирать, но при этом не отображаются ручки. Этими ребрами можно также управлять с помощью команд ПЕРЕНЕСТИ, ПОВЕРНУТЬ и МАСШТАБ.

Кроме того, можно удалять ребра, которые полностью разделяют две копланарные грани, либо путем выбора и удаления грани, либо с помощью команды СТЕРЕТЬ.

Когда перемещается, поворачивается или масштабируется ребро на 3D элементарном теле, удаляется журнал этого элементарного тела. Тело не является более элементарным и не доступно для манипулирования в качестве такого тела (с помощью ручек и палитры "Свойства").

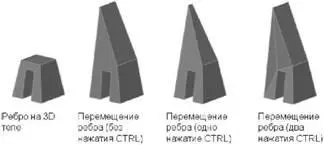

Для циклического перебора режимов изменения нажмите клавишу CTRL при перетаскивании ребра.

При выполнении переноса, поворота или масштабирования без нажатия клавиши CTRL ребро изменяется вместе со своим вершинами, сохраняя длину ребра, но при этом возможно изменение плоскостей плоских граней, смежных с вершинами ребер.

При выполнении переноса, поворота или масштабирования ребра, сопровождаемых однократным нажатием и отпусканием клавиши CTRL во время перетаскивания, ребро изменяется отдельно от своих вершин. При этом сохраняются поверхности смежных граней, но возможно изменение длины изменяемого ребра.

При выполнении переноса, поворота или масштабирования ребра, сопровождаемых двукратным нажатием и отпусканием клавиши CTRL во время перетаскивания, ребро изменяется вместе со своими вершинами (так же, как без нажатия клавиши CTRL). Однако, для плоских граней, смежных с вершинами изменяемого ребра, выполняется триангуляция (разделение на две или более плоские треугольные грани), если они становятся неплоскими.

Если клавиша CTRL нажимается и отпускается в третий раз, возвращается первый режим изменения, как если бы клавиша CTRL не нажималась.

С помощью команды СОПРЯЖЕНИЕ можно добавлять к выбранным 3D телам плавные переходы и сопряжения. Методом по умолчанию можно задать радиус сопряжения и далее выбрать ребра для сопряжения. Существуют и другие способы, в которых для каждой сопрягаемой грани задается свой радиус сопряжения или сопрягается последовательность ребер, переходящих одно в другое по касательной.

Аналогично, снятие фасок на пересечениях смежных граней 3D тел осуществляется командой ФАСКА

После выполнения команды СОПРЯЖЕНИЕ или ФАСКА для тела можно выбрать сопряжение или фаску и отредактировать свойства сопряжения или фаски в палитре " Свойства".

При применении сопряжения или фаски к ребру тела удаляется журнал тела.

Для изменения цвета ребра на 3D объекте можно выбрать ребро и изменить свойство "Цвет" в палитре "Свойства".

Имеется возможность индивидуального копирования ребер 3D тел. В результате копирования образуются отрезки, дуги, круги, эллипсы и сплайны. Если указать две точки, первая будет использоваться как базовая точка и одна копия будет размещена относительно базовой точки. Если указать одну точку и затем нажать клавишу ENTER, исходная точка выбора используется как базовая точка, а следующая точка используется как точка смещения.
