Возможно также создание набора, состоящего из любого числа тел, поверхностей и подобъектов.

Если подобъекты перекрываются между собой, и включена опция предварительного просмотра набора, можно циклически проходить по объектам; с этой целью выберите (прокруткой) подобъект на верхней позиции для его подсветки, нажмите и удерживайте нажатой клавишу CTRL и последовательно нажимайте клавишу ПРОБЕЛ. Когда подсвечивается нужный объект, выберите его нажатием левой кнопки мыши.

Если опция предварительного просмотра набора выключена и указатель выбора (миниатюрный прямоугольник, заменяющий перекрестье при выборе объектов) указывает на два и более подобъекта, можно циклически проходить по подобъектам, пока не будет выбран нужный подобъект; для этого следует нажимать клавишу ПРОБЕЛ при нажатой клавише CTRL и нажимать левую кнопку мыши на нужном подобъекте.

Например, когда выбираются грани в 3D телах, первой обнаруживается грань лицевой стороны на переднем плане. Грань задней стороны, расположенную позади грани лицевой стороны, можно выбрать нажатием клавиши ПРОБЕЛ (при нажатой клавише CTRL).

Для выбора одной или нескольких граней, кромок или вершин на теле

1. Нажмите и удерживайте нажатой клавишу CTRL.

2. Выберите грань, кромку или вершину.

3. Повторяйте шаг 2, пока не будут выбраны требуемые подобъекты.

ВЫБРАТЬ (опция подобъекта)

Для создания набора 3D объектов и подобъектов

1. Выберите требуемые тела и поверхности.

2. Нажмите и удерживайте нажатой клавишу CTRL.

3. Выберите грань, кромку или вершину.

4. Повторяйте шаги 1–3, пока не будут выбраны требуемые подобъекты.

ВЫБРАТЬ

Для удаления подобъекта из набора подобъектов

1. Нажмите и удерживайте нажатыми клавиши CTRL + SHIFT.

2. Нажатием левой кнопки мыши выберите грань, кромку или вершину.

Для выбора кромки, грани или вершины на исходной форме составного тела

1. Нажмите и удерживайте нажатой клавишу CTRL.

2. Выберите исходную форму, на которой необходимо выбрать грань, кромку или вершину.

3. При нажатой клавише CTRL нажмите левую кнопку мыши на грани, кромке или вершине.

Может потребоваться повтор данного шага для выбора требуемой грани, кромки или вершины.

ВЫБРАТЬ (опция подобъекта)

Для циклического прохождения по подобъектам и выбора перекрывающихся подобъектов

1. Нажмите и удерживайте нажатыми CTRL + ПРОБЕЛ.

2. Нажмите левую кнопку мыши как можно ближе к требуемому подобъекту.

3. Последовательно нажимайте кнопку, пока не произойдет подсветка нужного объекта.

4. Нажмите ENTER для выбора подобъекта.

Команды

ВЫБРАТЬ

Занесение выбранных объектов в текущий набор

РЕДТЕЛ

Редактирование граней и ребер 3D тел

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Перемещение, поворот и масштабирование отдельных подобъектов на 3D телах выполняется выбором и перетаскиванием ручки подобъекта, используя инструменты ручки (3DПЕРЕНЕСТИ и 3DПОВЕРНУТЬ) или посредством команд ПЕРЕНЕСТИ, ПОВЕРНУТЬ и МАСШТАБ.

При переносе, повороте или масштабировании подобъекта претерпеваемые им изменения не нарушают целостности 3D тела. Например, при переносе ребра (красного цвета на иллюстрации), смежные с ребром грани остаются смежными с этим ребром.

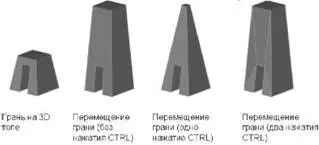

В некоторых случаях при изменении тела возможно получение нескольких результатов. При переносе, повороте или масштабировании подобъектов можно во время перетаскивания нажать клавишу CTRL для циклического перебора режимов изменения. Ниже на иллюстрации показаны варианты изменений для переноса грани (красного цвета).

Дополнительные сведения о вариантах изменений см. в разделе:

■ Перемещение, вращение и масштабирование граней на 3D телах

■ Редактирование ребер на 3D телах
