Autodesk - AutoCAD 2008. Руководство пользователя

Системные переменные

IMPLIEDFACE

Управляет обнаружением предполагаемых граней

Утилиты

Нет

Ключевые слова для команд

Нет

Инструменты ручки можно использовать для перемещения и вращения объектов и подобъектов в 3D виде. Инструменты ручки отображаются при выборе объектов и подобъектов в 3D проекции с применением 3D визуального стиля или при использовании команд 3DПЕРЕНЕСТИ и 3DПОВЕРНУТЬ.

Инструменты ручек представляют собой значки, используемые в 3D проекции для того, чтобы простым способом ограничивать перемещение или вращение выбранного набора объектов до оси или плоскости.

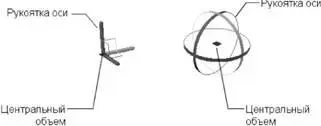

Имеются инструменты ручек двух типов: ручки перемещения и ручки вращения.

Инструменты ручек отображаются путем вызова команд 3DПЕРЕНЕСТИ или 3DПОВЕРНУТЬ или нажатием на кнопки "3D Перенести" и "3D Повернуть" на инструментальной панели.

Инструменты ручек могут располагаться в любых местах 3D пространства. Данное местоположение (обозначаемое центральным прямоугольником [или базовой ручкой] инструмента ручки) определяет базовую точку для перемещения или вращения. Это равносильно временному изменению расположения в координатах ПСК во время перемещения или вращения выбранных объектов. Далее используются линии (ручки осей) инструмента ручки для ограничения перемещения или вращения позицией оси или плоскости.

Если сначала выбираются объекты, а затем нажимается кнопка мыши на рукоятке осей, и начинается перемещение выбранных объектов, для перехода к инструменту ручки поворота можно нажать клавишу ПРОБЕЛ. Повторное нажатие клавиши ПРОБЕЛ осуществляет возврат к инструменту ручки переноса. При таком способе изменения инструмента ручек перемещение ограничено выбранными осями.

Если запустить команду 3DПЕРЕНЕСТИ или 3DПОВЕРНУТЬ перед выбором объектов, инструмент ручки присоединяется к курсору после создания набора объектов пользователем. Далее можно нажатием левой кнопки мыши поместить инструмент ручки в любое место 3D пространства. Для перемещения инструмента ручки можно нажать кнопку мыши на центральном прямоугольнике (базовой ручке) и далее нажатием кнопки указать новое расположение.

Инструменты ручки отображаются только в 3D проекции, к которой применен 3D визуальный стиль. Если применен визуальный стиль 2D каркаса, то команды 3DПЕРЕНЕСТИ и 3DПОВЕРНУТЬ автоматически заменяют этот стиль визуальным стилем 3D каркаса.

Если вначале выбираются объекты и далее вызывается команда 3DПЕРЕНЕСТИ или 3DПОВЕРНУТЬ для отображения инструмента ручки, то по умолчанию отображается инструмент ручки перемещения, который помещается в то же место, что и в ПСК, и выравнивается по этому месту. Можно использовать системную переменную GTLOCATION с целью определения начального расположения по умолчанию для инструмента ручки.

Системная переменная GTAUTO используется для определения того, происходит ли автоматическое отображение инструментов ручки при выборе объектов перед запуском команды в 3D проекции, к которой применен 3D визуальный стиль.

Системная переменная GTDEFAULT определяет, вызываются ли команды 3DПЕРЕНЕСТИ и 3DПОВЕРНУТЬ автоматически при запуске команд ПЕРЕНЕСТИ и ПОВЕРНУТЬ (соответственно) в 3D проекции. По умолчанию, команды 3DПЕРЕНЕСТИ и 3DПОВЕРНУТЬ не вызываются автоматически при запуске команд ПЕРЕНЕСТИ и ПОВЕРНУТЬ (соответственно) в 3D проекции.

Определение начального местоположения по умолчанию для инструментов ручки

1. В командной строке введите команду gtlocation.

2. Выполните одно из следующих действий:

■ Введите 0для определения местоположения, совпадающего с местоположением в ПСК.

■ Введите 1для выбора в качестве места расположения позицию последнего выбранного объекта или подобъекта.

3. Нажмите ENTER.

Для перемещения инструмента ручки

1. Нажмите кнопку мыши на центральном прямоугольнике (базовой ручке) инструмента ручки.

2. Нажатием левой кнопки мыши обозначьте новое местоположение.

Изменение типа инструмента ручки при переносе или повороте объектов
