Создание тела или поверхности по сечениям с использованием набора поперечных сечений

1. Выберите меню Рисование→Моделирование→По сечениям

2. Выберите поперечные сечения в том порядке, в котором тело или поверхность должны через них проходить.

3. Нажмите клавишу ENTER.

4. Выполните одно из следующих действий:

■ Нажмите клавишу ENTER или введите с, чтобы использовать только поперечные сечения.

Открывается диалоговое окно "Настройка лофтинга". Для контроля формы тела или поверхности воспользуйтесь параметрами этого диалогового окна. Задайте требуемые значения параметров и нажмите кнопку "Предварительный просмотр" для предварительного просмотра поверхности или тела.

По завершении нажмите кнопку OK.

■ Введите ндля выбора направляющих. Выберите направляющие, затем нажмите клавишу ENTER.

■ Введите тдля выбора траектории. Выберите траекторию, затем нажмите клавишу ENTER.

По завершении построения по сечениям исходные объекты могут быть удалены или сохранены, в зависимости от значения системной переменной DELOBJ.

Моделирование

ПОСЕЧЕНИЯМ

Панель "3D построения", "По сечениям"

Команды

ПОСЕЧЕНИЯМ

Создает 3D тела или поверхности путем сечений двумя или более кривыми.

Системные переменные

DELOBJ

LOFTANG1

Устанавливает черновой угол сквозь первое поперечное сечение в операции сечения

LOFTANG2

Устанавливает черновой угол сквозь последнее поперечное сечение в операции сечения

LOFTMAG1

Устанавливает величину чернового угла сквозь первое поперечное сечение в операции сечения

LOFTMAG2

Устанавливает величину чернового угла сквозь последнее поперечное сечение в операции сечения

LOFTNORMALS

Управляет нормалями развернутого объекта в точках их прохода сквозь поперечные сечения

LOFTPARAM

Управляет очертанием развернутых тел и поверхностей

SURFU

Задает плотность поверхности для параметра "Сглаживание" команды ПОЛРЕД в направлении M и плотность изолиний U на объектах поверхности

SURFV

Задает плотность поверхности для параметра "Сглаживание" команды ПОЛРЕД в направлении N и плотность изолиний V на объектах поверхности.

Утилиты

Нет

Ключевые слова для команд

Нет

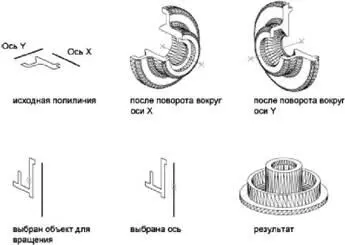

Команда ВРАЩАТЬ позволяет построить тело или поверхность с помощью вращения вокруг оси разомкнутых или замкнутых объектов. Вращаемые объекты определяют контур тела или поверхности.

При вращении замкнутого объекта получается тело. При вращении разомкнутого объекта получается поверхность.

Допускается одновременное вращение нескольких объектов.

При вращении объектов любую из следующих осей можно задать в качестве оси, вокруг которой должны вращаться объекты.

■ Ось, определяемая двумя точками, указанными пользователем

■ X -ось

■ Y -ось

■ Z -ось

■ Ось, определяемая объектом (параметр "Объект")

Применяя команду ВРАЩАТЬ, можно использовать следующие объекты:

ПРИМЕЧАНИЕ. Для выбора граней на телах нужно нажать и удерживать клавишу CTRL, а затем выбрать одну или несколько граней.

Если выполняется построение тела с использованием контура, состоящего из отрезков и дуг, соответствующих полилинии, то перед вызовом команды ВРАЩАТЬ их нужно преобразовать в единый объект полилинии с помощью параметра "Соединить" команды ПОЛРЕД. Если эти объекты не преобразовать в единую полилинию, при их вращении получается поверхность.

Команду ВРАЩАТЬ нельзя применять к объектам, входящим в блок или полилиниям, имеющим пересекающиеся или самопересекающиеся сегменты.
