Увеличение выделенной области: View→Area(Область) или картинка 27.

Чтобы выделить область рабочей поверхности, нажмите левую кнопку мыши, когда курсор находится в любом углу предполагаемой зоны выделения, и, удерживая ее, заключите нужную область в черную рамку.

Отображение всей рабочей поверхности: View→Entire Page(Весь лист).

Шаг 33Теперь осталось переместить имя источника напряжения (U1) на место, определенное стандартами, то есть влево от схемного обозначения, и можете еще раз сравнить свою схему с той, которая была дана в качестве образца на рис. 1.5. Все правильно?

Шаг 34Тогда сохраните свой чертеж (выполните команды File→Saveили щелкните по кнопке с символом дискеты красного цвета картинка 28).

В следующем уроке эта электросхема вам снова понадобится, так как вы будете учиться «сажать под ток» схему последовательной цепи, то есть, выражаясь языком программы PSPICE, «имитировать» ее работу.

1.4. Кнопки редактора SCHEMATICS

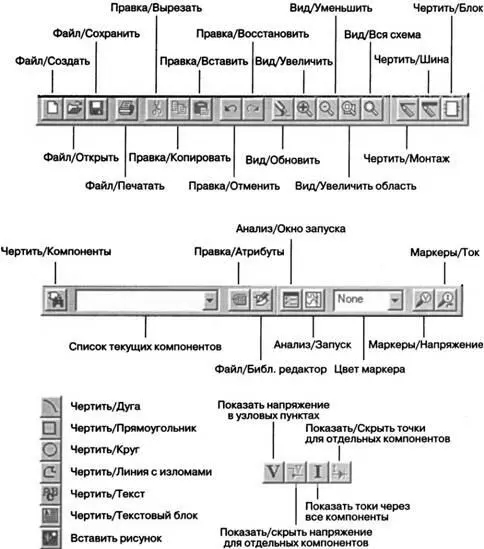

Рис 120 Элементы управления редактора SCHEMATICS В этом разделе - фото 29

Рис. 1.20. Элементы управления редактора SCHEMATICS

В этом разделе рассказывается о том, какие кнопки есть в редакторе SCHEMATICS. Для каждой кнопки указывается соответствующая ей команда меню (рис. 1.20). В табл. 1.1 приводится русский перевод этих команд. В переводе, где возможно, используются понятия из русскоязычной версии операционной системы Windows.

Таблица 1.1. Команды редактора SCHEMATICS

Пункт главного меню Функции
File Файл New Создать
Open Открыть
Save Сохранить
Print Печатать
Edit Правка Cut Вырезать
Copy Копировать
Paste Вставить
Undo Отменить последнее действие
Redo Восстановить отмененное действие
View Вид Redraw Обновить изображение на экране
In Увеличить
Out Уменьшить
Area Увеличить выделенную область
Fit Разместить всю схему в зоне видимости
Draw Чертить Wire Монтаж
Bus Чертить шину
Block Чертить блок
Text Текст на чертеж
Get New Part Открыть окно просмотра компонентов
Get Recent Part Список текущих компонентов
Edit Правка Attributes… Открыть окно атрибутов
File Файл Edit Symbol Вызвать библиотечный редактор
Analysis Анализ Setup Открыть окно запуска анализа
Simulate Начать моделирование
Markers Маркеры Voltage Level Установить маркер потенциала
Current Marker Установить маркер тока
Enable Voltage Display Показать постоянные напряжения в узловых пунктах
Enable Current Display Показать постоянные токи, проходящие через компоненты
Show/Hide Показать/Скрыть Voltage on Selected Nets Напряжения для отдельных узлов
Current on Selected Parts Токи для отдельных компонентов
Draw Чертить Arc Дуга
Box Прямоугольник
Circle Круг
Polyline Линия с изломами
Text Текст
Text Box Текстовый блок
Insert Picture Вставить рисунок

Программа PSPICE считает, оперируя только числами, а не единицами измерений. Однако при работе с ней допускается употреблять общепринятые размеры единиц измерения:

1k=10 3 1p=10 -121u=10 -6

1Meg=10 6 1n=10 -91m=10 -3

Если вы в конце (без пробела!) добавите к единице измерения еще какое-нибудь обозначение, PSPICE будет рассматривать его как комментарий и игнорировать во время проведения своих расчетов.

Итак: 1k = 1kOhm, 1p = 1pF

Еще одно указание по поводу единиц измерения: PSPICE не делает различий между большими и маленькими буквами.

Итак: 1m = 1M

Приставка M к единицам измерения используется в Европе для обозначения 10 6(Mega). При работе в PSPICE приставку Mega следует вводить как 1Meg или 1meg.

PSPICE также не распознает букв греческого алфавита. Для обозначения размера Micro (μ) единиц измерения в программе PSPICE используется буква u.

Итак: 10 -6= 1u

Уберите руки от клавиши <���μ> на вашей клавиатуре. PSPICE ее не понимает!

1.4.1. Задание на закрепление материала

Задание 1.1.Начертите схему электрической цепи из последовательно соединенных резистора, катушки индуктивности и конденсатора, изображенную на рис. 1.21. Сохраните свой чертеж в папке Projects под именем RLC_MIX1.sch.
