Шаг 23 Убедитесь в том, что частотная характеристика данного фильтра является оптимальной при значении сопротивления 8 Ом.

Шаг 24Теперь установите для данного динамика сопротивление R 1=4 Ом и варьируйте значение индуктивности L 1от 0.2 мГн до 2 мГн с интервалами в 0.2 мГн. При каком значении индуктивности фильтр работает наиболее оптимально? Какова граничная частота (то есть частота, при которой напряжение динамика падает до 70% от своего максимального значения) для «оптимального» значения индуктивности?

Шаг 25Найдите «оптимальные» значения для L и С при значении омического сопротивления динамика R L=6 Ом, если граничная частота должна быть на уровне значения 1 кГц.

Анализ переходных процессов (Transient Analysis) в сочетании с параметрическим анализом (Parametric Sweep) принадлежит к числу наиболее мощных инструментов, которые имеются в программе PSPICE. Однако вы будете удивлены тем, насколько легко его применять. Знаний, приобретенных вами к этому моменту, будет вполне достаточно, чтобы без особого труда освоить и анализ Transient Analysis + Parametric Sweep.

Напоминаем, что при проведении анализа Transient Analysis + Parametric Sweep вы не можете воспользоваться опциями Voltage Sourceи Current Source,находящимися в списке возможных переменных в окне Parametric.Эти изменяемые переменные предназначены только для параметрического анализа цепи постоянного тока DC Sweep + Parametric Sweep. Если вы намерены изменять в ходе анализа амплитуду, фазу, время задержки распространения сигнала, длительность фронта импульса или какую-либо другую характеристику источника тока или напряжения схемы, вы должны определить эти величины как Global Parameter и затем задать их изменение.

В качестве примера того, как проводится анализ Transient Analysis в сочетании с Parametric Sweep, исследуем переходную характеристику схемы LC_НЧ_фильтр, изображенной на рис. 8.18. Это задание вы уже выполняли в уроке 5. Но теперь, с использованием новых возможностей для анализа, решить задачу будет гораздо проще.

Шаг 26Загрузите на экран SCHEMATICS схему RLC_MIX1.sch и замените установленный в ней источник напряжения типа VSIN на генератор импульсного напряжения типа VPULSE. Установите его атрибуты, руководствуясь образцом на рис. 8.20. Сохраните измененную схему в папке Projects под именем 12dB_IMP.sch.

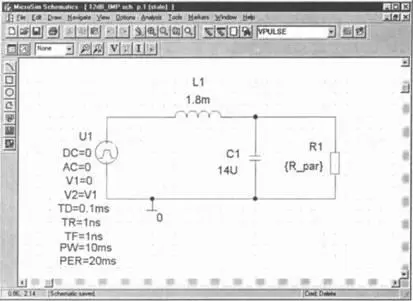

Рис. 8.20. LC_НЧ_фильтр с генератором импульсного напряжения типа VPULSE

Подготовьте основной анализ, то есть анализ переходных процессов, в окне Transient, как это показано на рис. 8.21.

Рис. 8.21. Предварительная установка анализа переходных процессов для исследования переходной характеристики схемы LC_НЧ_фильтр

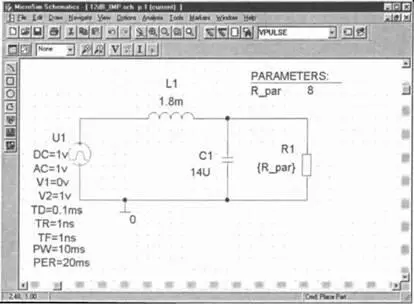

Шаг 27Подготовьте чертеж своей схемы к параметрическому анализу сопротивления R1 в соответствии с образцом на рис. 8.22.

Рис. 8.22. Значение нагрузочного резистора как параметр для проведения анализа Transient

Шаг 28Руководствуясь данными на рис. 8.23, проведите в окне Parametricпредварительную установку параметрического анализа дополнительной переменной (сопротивление как глобальный параметр). Задайте изменение значения RH нагрузочного резистора R, от R H=4 Ом до R H=12 Ом с интервалами в 1 Ом.

Рис. 8.23. Заданное изменение значения R H

Шаг 29Установите в окне Analysis Setupфлажки рядом с кнопками Transient…и Parametric…, как показано на рис. 8.24.

Рис. 8.24. Окно Analysis Setupс выставленными флажками Transient…и Parametric…

Шаг 30Запустите процесс моделирования и выведите на экран PROBE диаграмму, изображенную на рис. 8.25.

Рис. 8.25. Зависимость переходной характеристики схемы НЧ_фильтр от величины сопротивления
