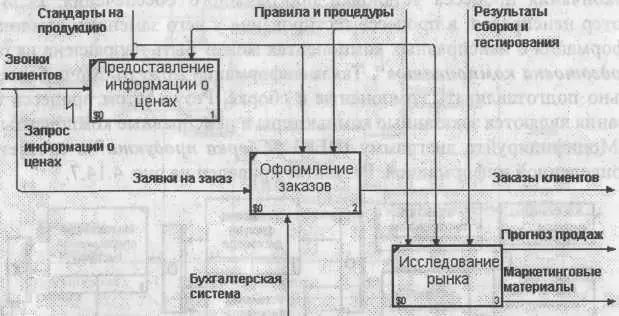

Рис. 4.14.8. Результат выполнения пятой части упражнения 14-

диаграмма А2

При оформлении заказа важно проверить, существует ли такой клиент в базе данных и, если не существует, внести его в базу данных и затем оформить заказ. Оформление заказа начинается со звонка клиента. В процессе оформления заказа база данных клиентов может просматриваться и редактироваться. Заказ должен включать как информацию о клиенте, так и информацию о заказанных продуктах. Оформление заказа подразумевает чтение и запись информации о прочих заказах.

В процессе декомпозиции согласно правилам DFD необходимо преобразовать граничные стрелки во внутренние, начинающиеся и заканчивающиеся на внешних ссылках.

Декомпозируйте работу "Оформлениезаказов" на диаграмме А2.

В диалоге Activity Box Count выберите количество работ 2 и нотацию DFD (рис. 4.15.1).

Рис. 4.15.1. Выбор нотации DFD в диалоге Activity Box Count

3.Щелкните по OK и внесите в новую диаграмму DFD A22 имена работ:

Проверка и внесение клиента;

Внесение заказа.

4.Используя кнопкуI на палитре инструментов, внесите хранилища

данных:

Список клиентов;

Список продуктов;

Список заказов.

Удалите граничные стрелки с диаграммы DFD A22.

Используя кнопку на палитре инструментов, внесите внешнюю ссылку:

Звонки клиентов.

Создайте внутренние ссылки согласно рис. 4.15.2. При именовании стрелок используйте словарь.

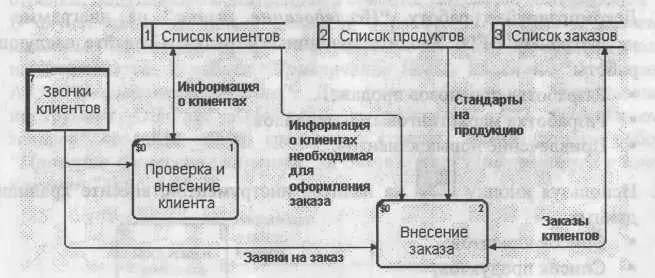

Рис. 4.15.2. Диаграмма А22

8.Обратите внимание, что стрелки "Информация о клиентах" и "Заказы клиентов" двунаправленные. Для того чтобы сделать стрелку двунаправленной, щелкните правой кнопкой по стрелке, выберите в контекстном меню пункт Style и во вкладке Style выберите опцию Bidirectional.

9.На родительской диаграмме А2 туннелируйте (Change to Tunnel) стрелки, подходящие и исходящие из работы "Оформление заказов" (рис. 4.15.3).

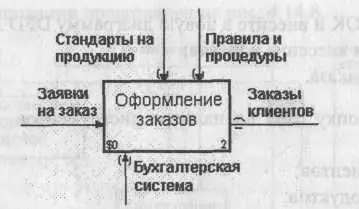

Рис. 4.15.3. Работа "Оформление заказов" на диаграмме А2

Некоторые стрелки с диаграмм IDEF0 и DFD (не только с родительских) могут показываться на диаграмме DFD. Для отображения таких стрелок используется инструмент Off-Page Reference.

1.Декомпозируйте работу "Исследование рынка" на диаграмме А2 на диаграмму DFD. Удалите граничные стрелки. Создайте следующие работы:

Разработка прогнозов продаж;

Разработка маркетинговых материалов;

Привлечение новых клиентов.

2.Используя кнопку - , на палитре инструментов, внесите хранилища данных:

Список клиентов;

Список продуктов;

Список заказов.

3.Добавьте две внешние ссылки:

Маркетинговые материалы;

Прогноз продаж.

4.Свяжите объекты диаграммы DFD стрелками, как показано на рис. 4.16.1.

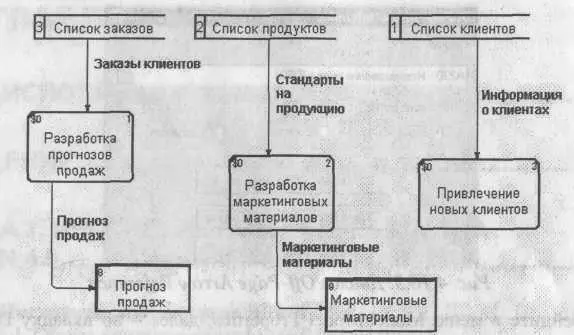

Рис. 4.16.1. Диаграмма А23

На родительской диаграмме А2 туннелируйте (Change to Tunnel) стрелки, подходящие и исходящие из работы "Исследованиерынка".

В случае внесения новых клиентов в работе "Проверка и внесение клиента" на диаграмме А22 "Оформление заказов" информация должна направляться к работе "Привлечение новых клиентов" диаграммы А23 "Исследование рынка". Для этого необходимо использовать инструмент Off-Page Reference. На диаграмме А22 "Оформление заказов" создайте новую граничную стрелку, исходящую от работы "Проверка и внесение клиента", и назовите ее "Информацией о новом клиенте" (рис. 4.16.2).

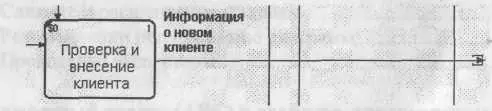

Рис. 4.16.2. Граничная стрелка "Информация о новом клиенте" на диаграмме А22
