Сергей Маклаков - Моделирование бизнес-процессов с BPwin 4.0

диаграмма А-0

1.Перейдите к работе "Производство продукта" в модели "Деятельность компании". Щелкните правой кнопкой мыши по работе. В контекстном меню выберите Merge Model. В появившемся диалоге Merge Model установите опцию Cut/Paste entire dictionaries, опцию Overwrite existing fields и щелкните по ОК.

Модели должны слиться.

На диаграмме АО туннелируйте стрелки (Resolve Border Arrow,) "Инфор мация отпоставщика" и "Заказ поставщику".

Направьте стрелку "Прогноз продаж" с выхода "Продажи и маркетинг" на управление "Производство продукта".

Направьте стрелку "Стандарты на продукцию" с выхода "Производство продукта" на управление "Продажи и маркетинг".

Удалите ветвь стрелки управления "Правила и процедуры" работы "Производство продукта".

Закройте модель "Производство продукта".

Результат выполнения второй части упражнения 14 приведен на рис. 4.14.3 и 4.14.4.

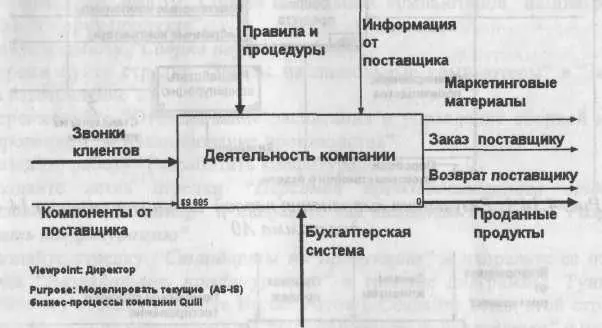

Рис. 4.14.3. Результат выполнения второй части упражнения 14-

диаграмма А-0

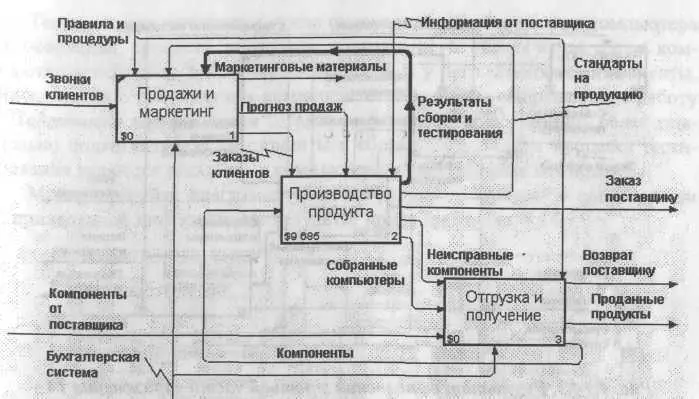

Рис. 4.14.4. Результат выполнения второй части упражнения 14-

диаграмма АО

Существуют причины, по которым работа "Разработать конфигу рацию" должна быть на верхнем уровне, на диаграмме АО. Действительно, дизайнер разрабатывает стандарты на продукцию, включая правила сборки и тестирования, и список необходимых для закупки компонентов. Тем самым дизайнер управляет производством продукта в целом, кроме того, управляет работой "Продажи и маркетинг".

Было бы логично перенести эту работу на уровень выше.

Используя возможности Model Explorer, перенесите работу "Разра ботать конфигурацию" с диаграммы А2 "Производство продукта" на диаграмму АО.

Разрешите и перенаправьте стрелки согласно рис. 4.14.5 и 4.14.6.

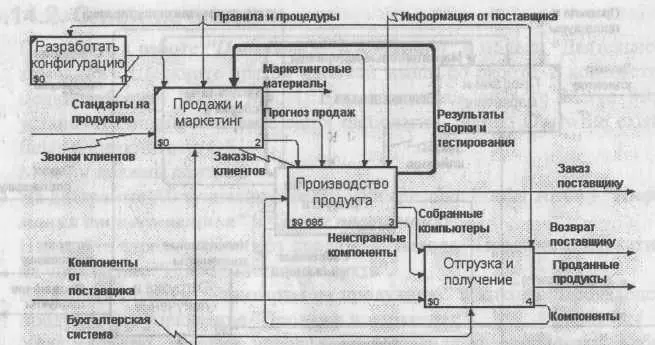

Рис. 4.14.5. Результат выполнения третьей части упражнения 14 —

диаграмма АО

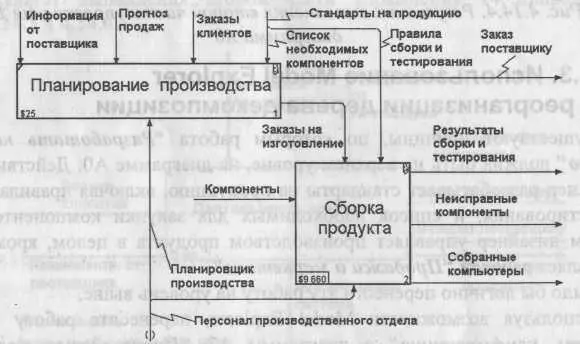

Рис. 4.14.6. Результат выполнения третьей части упражнения 14 —диаграмма A3

Так же как в модели AS-IS, сборка продукта состоит из сборки компонентов и установки программного обеспечения. Однако теперь в работу "Сборка продукта" включена работа "Тестирование компьютера".

Тестирование начинается после окончания процесса сборки компьютера и окончания процесса установки программного обеспечения. Если компьютер неисправен, в процессе тестирования у него заменяют компоненты, информация о неисправных компонентах может быть направлена на работу "Подготовка компонентов". Такая информация может помочь более тщательно подготавливать компоненты к сборке. Результатом процесса тестирования являются заказанные компьютеры и неисправные компоненты.

Модифицируйте диаграмму IDEF3 "Сборка продукта" в соответствии с приведенной информацией. Результат приведен на рис. 4.14.7.

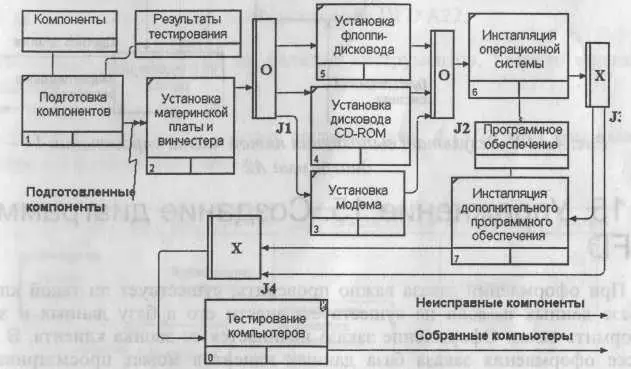

Рис. 4.14.7. Результат выполнения четвертой части упражнения 14-

диаграмма A3 2.1

4.14.5. Декомпозиция работы "Продажи и маркетинг"

Работа по продажам и маркетингу заключается в ответах на телефонные звонки клиентов, предоставлении клиентам информации о ценах, оформлении заказов, внесении заказов в информационную систему и исследовании рынка.

На основе этой информации декомпозируйте работу "Продажии мар кетинг" (IDEF0).

Создайте следующие работы:

Предоставление информации о ценах;

Оформление заказов;

Исследование рынка.

Результат декомпозиции представлен на рис. 4.14.8.
