Сергей Маклаков - Моделирование бизнес-процессов с BPwin 4.0

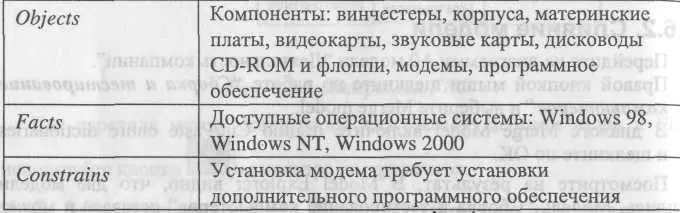

Таблица 4.7.1. Свойства UOW

3.Внесите в диаграмму еще 3 работы (кнопка I I).

Внесите имена работ:

Установка материнской платы и винчестера;

Установка модема;

Установка дисковода CD-ROM;

Установка флоппи- дисковода;

Инсталляция операционной системы;

Инсталляция дополнительного программного обеспечения.

4.С помощью кнопки — _ палитры инструментов создайте объект ссылки. Внесите имя объекта внешней ссылки "Компоненты".

Свяжите стрелкой объект ссылки и работу "Подготовка компонент".

5.Свяжите стрелкой работы "Подготовка компонентов" (выход) и "Установка материнской платы и винчестера". Измените стиль стрелки на Object Flow.

В IDEF3 имя стрелки может отсутствовать, хотя BPwin показывает отсутствие имени как ошибку. Результат показан на рис. 4.7.2.

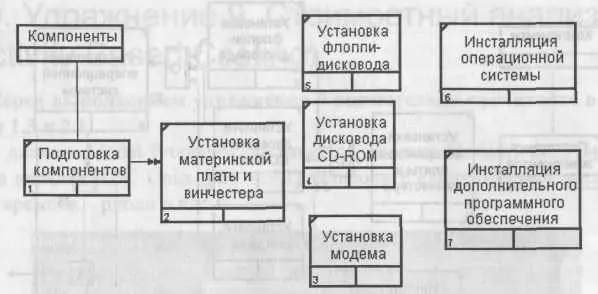

Рис. 4.7.2. Результат создания VOW и объекта ссылки

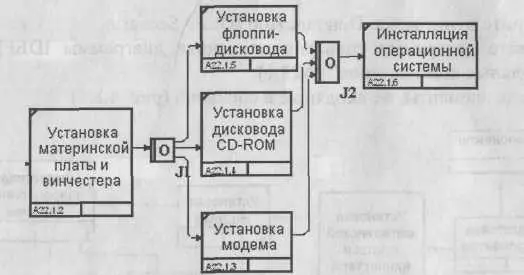

6. С помощью кнопки «» на палитре инструментов внесите два перекрестка типа "асинхронное или" и свяжите работы с перекрестками, как показано на рис. 4.7.3.

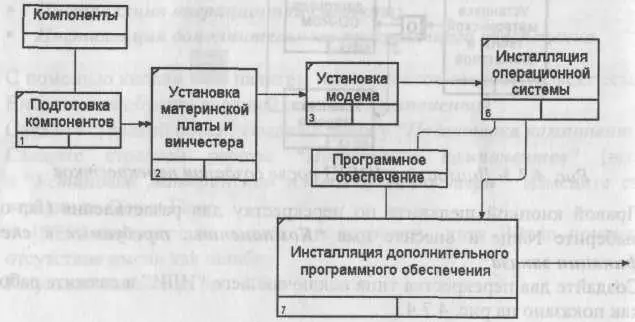

Рис. 4.7.3. Диаграмма IDEF3 после создания перекрестков

7. Правой кнопкой щелкните по перекрестку для разветвления (fan-out), выберите Name и внесите имя "Компоненты, требуемые в специ фикации заказа".

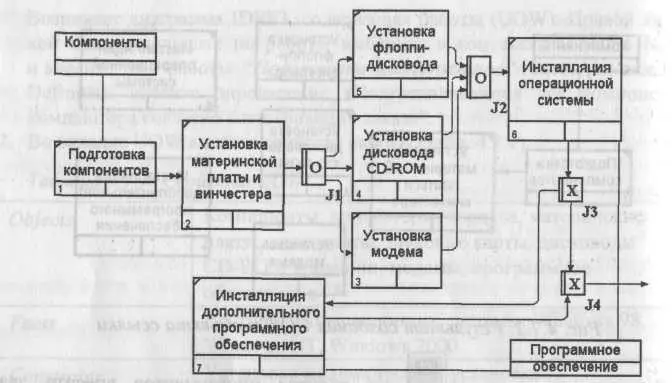

Создайте два перекрестка типа исключающего "ИЛИ" и свяжите работы, как показано на рис. 4.7.4.

Рис. 4.7.4. Результат выполнения упражнения 7

1.Выберите пункт меню Diagram/Add IDEF3 Scenario.

Создайте диаграмму сценария на основе диаграммы IDEF3 "Сборка настольных компьютеров" (А22.1).

2.Удалите элементы, не входящие в сценарий (рис. 4.8.1).

Рис. 4.8.1. Результат выполнения упражнения 8

Перед выполнением упражнения 9 внимательно прочитайтеподразделы 1.3 и2.1.

П. В диалоге Model Properties (вызывается из меню Mode/Model Properties) во вкладке ABC Units (рис. 4.9.1) установите единицы измерения денег и времени — рубли и часы.

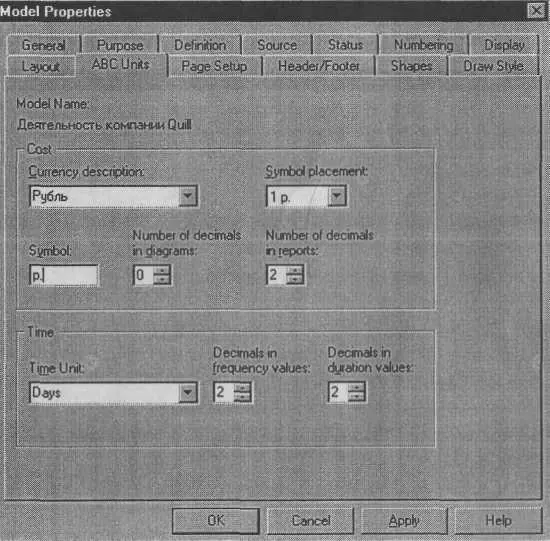

Рис. 4.9.1. Вкладка ABC Units диалога Model Properties

Перейдите в Dictionary/Cost Center и в диалоге Cost Center Dictionary внесите название и определение центров затрат (табл. 4.9.1).

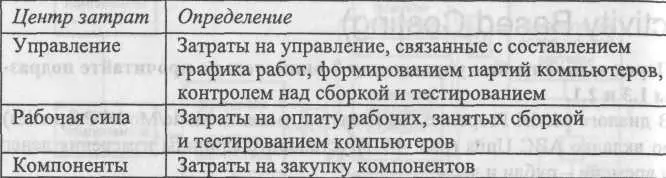

Таблица 4.9.1. Центры затрат ABC

Для отображения стоимости каждой работы в нижнем левом углу прямоугольника перейдите в меню Model/Model Properties и во вкладке Display диалога Model Properties включите опцию ABC Data (рис. 4.9.2).

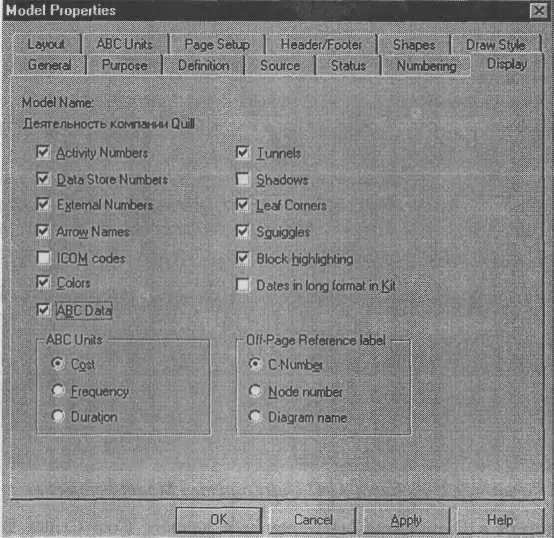

Рис. 4.9.2. Вкладка Display диалога Model Properties

Для отображения частоты или продолжительности работы переключите радиокнопки в группе ABC Units.

Для назначения стоимости работе следует щелкнуть по ней правой кнопкой мыши и выбрать в контекстном меню Cost (рис. 4.9.3).

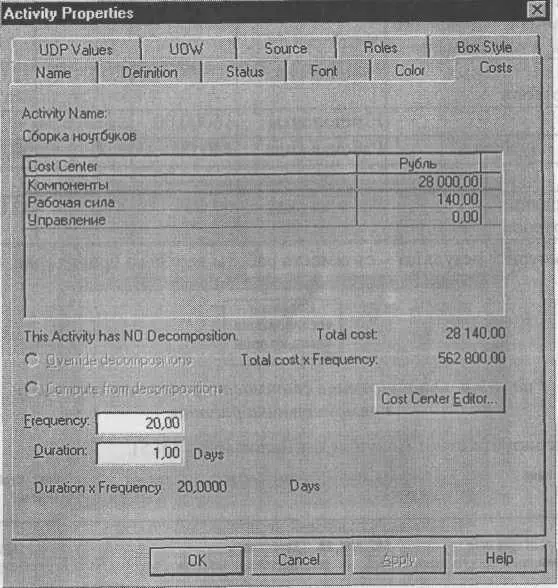

Рис. 4.9.3. Вкладка Cost диалога Activity Properties 3.

Для работ на диаграмме А2 внесите параметры ABC (табл. 4.9.2).

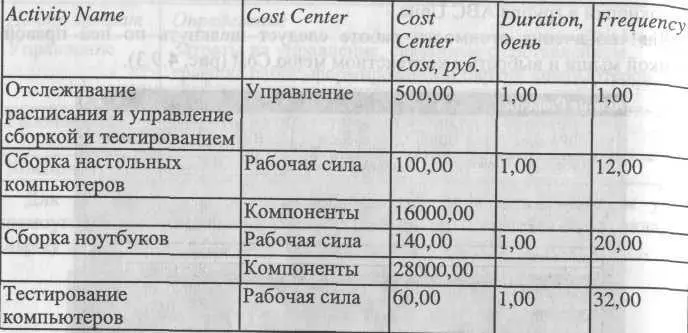

Таблица 4.9.2. Стоимости работ на диаграмме А2

Посмотрите результат - стоимость работы верхнего уровня (рис. 4.9.4).
