Сергей Маклаков - Моделирование бизнес-процессов с BPwin 4.0

13. С помощью кнопки внесите текст в поле диаграммы - точку зрения и цель (рис. 4.1.1).

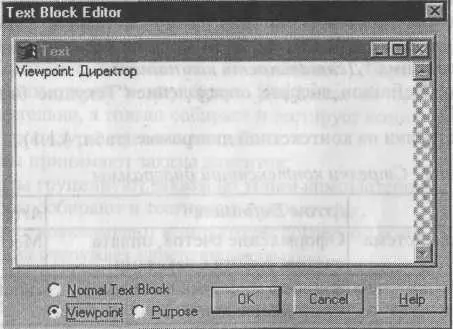

Рис. 4.1.1. Внесение текста в поле диаграммы с помощью редактора Text Block Editor

Результат выполнения упражнения 1 показан на рис. 4.1.2.

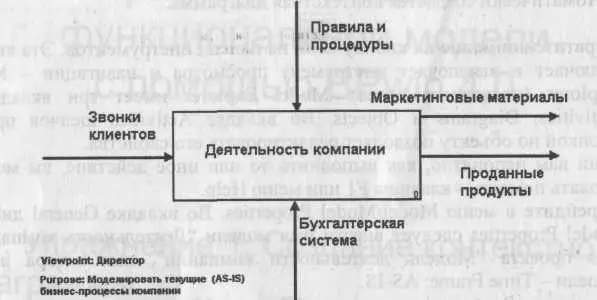

Рис. 4.1.2. Контекстная диаграмма 14. Создайте отчет по модели. Меню Tools/Reports/Model Report (рис. 4.1.3).

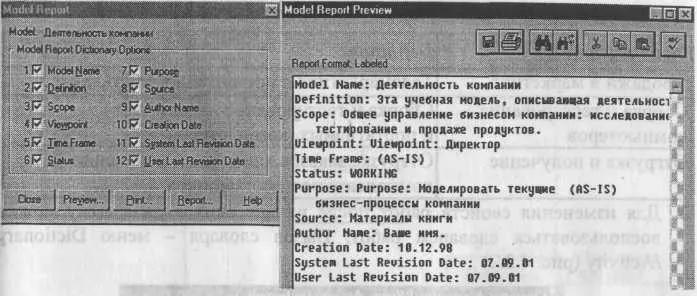

Рис. 4.1.3. Отчет Model Report

Перед выполнением упражнения 2 внимательно прочитайте подраз-: делы 1.2.2 и 1.2.3.

1. Выберите кнопку перехода на нижний уровень в палитре инструментов и в диалоге Activity Box Count установите число работ на диаграмме нижнего уровня - 3 - и нажмите ОК.

Рис. 4.2.1. Диалог Activity Box Count

Автоматически будет создана диаграмма декомпозиции. Правой кнопкой мыши щелкните по работе, выберите Name и внесите имя работы. Повторите операцию для всех трех работ. Затем внесите определение, статус и источник для каждой работы согласно табл. 4.2.1.

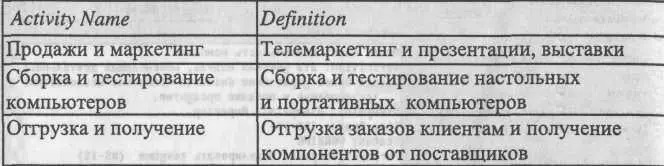

Таблица 4.2,1. Работы диаграммы декомпозиции АО

2. Для изменения свойств работ после их внесения в диаграмму можно воспользоваться словарем работ. Вызов словаря - меню Dictionary /Activity (рис. 4.2.2).

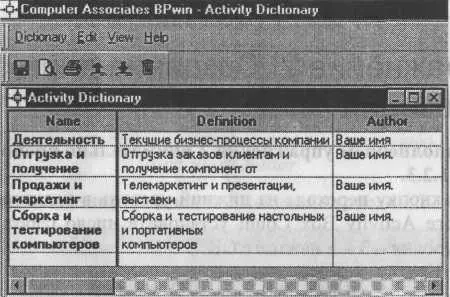

Рис. 4.2.2. Словарь Activity Dictionary

Если описать имя и свойства работы в словаре, ее можно будет внести

в диаграмму позже с помощью кнопки в палитре инструментов.

Невозможно удалить работу из словаря, если она используется на какой-либо диаграмме. Если работа удаляется из диаграммы, из словаря она не удаляется. Имя и описание такой работы может быть использовано в дальнейшем. Для добавления работы в словарь необходимо перейти в конец списка и щелкнуть правой кнопкой по последней строке. Возникает новая строка, в которой нужно внести имя и свойства работы. Для удаления всех имен работ, не использующихся в модели, щелкните

по кнопке I (Purge). 3. Перейдите в режим рисования стрелок. Свяжите граничные стрелки

(кнопка L=,rt на палитре инструментов так, как показано на рис. 4.2.3.

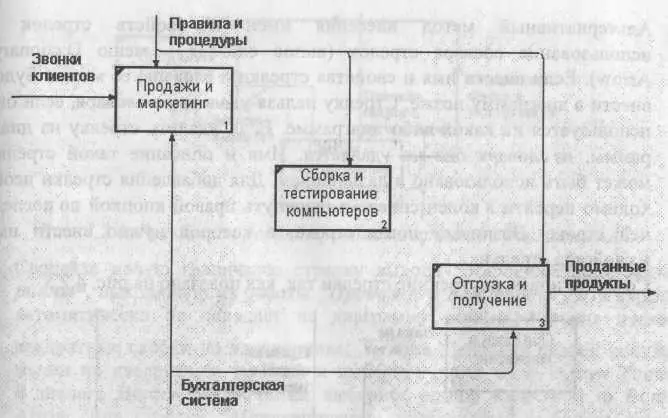

Рис. 4.2.3. Связанные граничные стрелки на диаграмме АО

4. Правой кнопкой мыши щелкните по ветви стрелки управления работы "Сборка и тестирование компьютеров" и переименуйте ее в "Правила сборки и тестирования" (рис. 4.2.4).

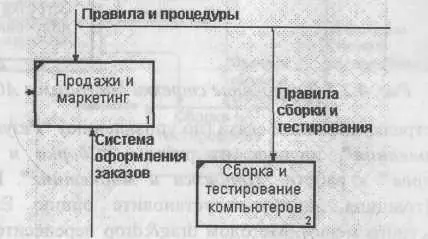

Рис. 4.2.4. Стрелка "Правила сборки и тестирования"

Внесите определение для новой ветви: "Инструкции по сборке, процедуры тестирования, критерии производительности и т. д." Правой кнопкой мыши щелкните по ветви стрелки механизма работы "Продажи и маркетинг" и переименуйте ее в "Систему оформления заказов ".

Альтернативный метод внесения имен и свойств стрелок -использование словаря стрелок (вызов словаря - меню Dictionary/Arrow). Если внести имя и свойства стрелки в словарь, ее можно будет внести в диаграмму позже. Стрелку нельзя удалить из словаря, если она используется на какой-либо диаграмме. Если удалить стрелку из диаграммы, из словаря она не удаляется. Имя и описание такой стрелки может быть использовано в дальнейшем. Для добавления стрелки необходимо перейти в конец списка и щелкнуть правой кнопкой по последней строке. Возникает новая строка, в которой нужно внести имя и свойства стрелки.
