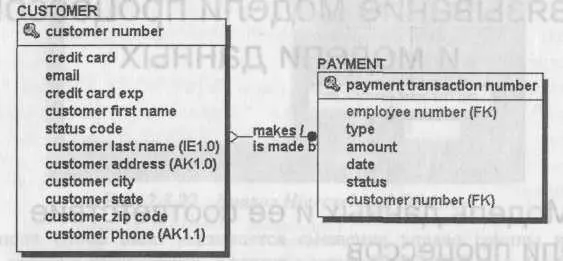

Рис. 3.1.2. Фрагмент модели данных в нотации IDEF1X (уровень атрибутов)

Сущности состоят из совокупности отдельных записей - экземпляров сущностей (соответствуют записям в таблице). К модели данных предъявляются определенные требования (нормализация данных), которые призваны обеспечить компактность и непротиворечивость хранения данных. Основная идея нормализации данных - каждый факт должен храниться в одном месте. Это приводит к тому, что информация, которая моделируется в виде одной стрелки в модели процессов, может содержаться в нескольких сущностях и атрибутах в модели данных. Кроме того, на диаграмме модели процессов могут присутствовать различные стрелки, изображающие одни и те же данные, но на разных этапах обработки (например, необработанные детали - обработанные детали - собранное изделие). Информация о таких стрелках находится в одних и тех же сущностях. Следовательно, одной и той же стрелке в модели процессов могут соответствовать несколько сущностей в модели данных и, наоборот, одной сущности может соответствовать несколько стрелок.

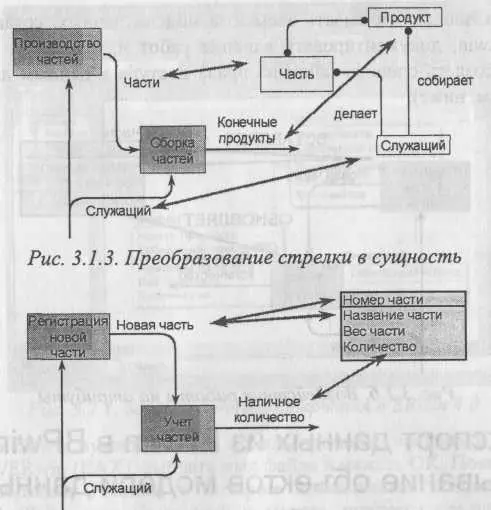

Стрелке в модели процессов может соответствовать отдельная сущность в модели данных. Так, стрелке "Части" на рис. 3.1.3 соответствует сущность "Часть", стрелке "Конечные продукты" - сущность "Продукт".

Информация о стрелке может содержаться только в нескольких атрибутах сущности. Разным атрибутам одной и той же сущности могут соответствовать разные стрелки. На рис. 3.1.4 стрелка "Новая часть" соответствует атрибутам "Номер части" и "Название части", стрелка "Наличное количество" - атрибутам "Количество".

Рис. 3.1.4. Преобразование стрелки в атрибут

Работы в модели процессов могут создавать или изменять данные, которые соответствуют входящим или выходящим стрелкам. Они могут воздействовать как целиком на сущности (создавая или модифицируя экземпляры сущности, рис. 3.1.5), так и на отдельные атрибуты сущности (рис. 3.1.6).

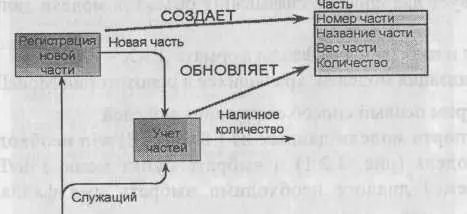

Рис. 3.1.5. Воздействие работы на сущность

BPwin позволяет связывать элементы модели данных, созданной с помощью ERwin, документировать влияние работ на данные и тем самым позволяет создать спецификации на права доступа к данным для каждого процесса (см. ниже).

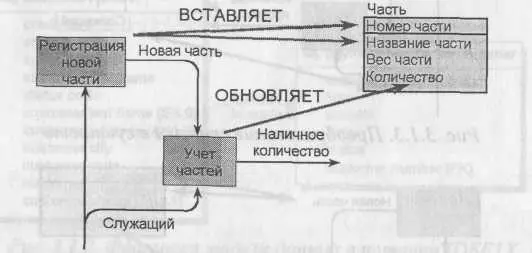

Рис. 3.1.6. Воздействие работы на атрибуты

Первым шагом связывания модели данных и модели процессов является экспорт данных из ERwin в BPwin. Для успешного связывания моделей необходимо, чтобы версии ERwin в BPwin соответствовали друг другу. Ниже рассмотрен экспорт и импорт моделей в ERwin 4.0 и BPwin 4.O.

Существует два способа связывания объектов модели данных и модели процессов:

Экспорт и импорт через файлы формата .ЕАХ - .ВРХ.

Синхронизация моделей, хранящихся в репозитории ModelMart.

Рассмотрим первый способ связывания моделей.

Для экспорта модели данных из ERwin в BPwin необходимо в ERwin открыть модель (рис. 3.2.1) и выбрать пункт меню File/Export/BPwin. В появившемся диалоге необходимо выбрать имя файла *.еах и нажать ОК.

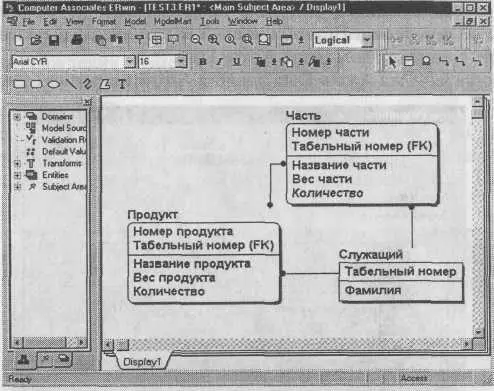

Рис. 3.2.1. Модель данных, открытая в ERwin 4.0

Затем в BPwin нужно открыть модель процесса, выбрать в меню пункт File/Import/ERwin (ЕАХ), выбрать имя файла и нажать ОК. Появится диалог Import Differences Preview, в котором показывается протокол импорта (рис. 3.2.2). Для внесения данных в модель процесса следует щелкнуть по кнопке Accept. Кнопка Cancel отменяет импорт.

Рис. 3.2.2. Диалог Import Differences Preview

После внесения данных в модель процессов можно связать сущности и атрибуты со стрелками. Правой кнопкой мыши нужно щелкнуть по стрелке и выбрать в контекстном меню Arrow Data.

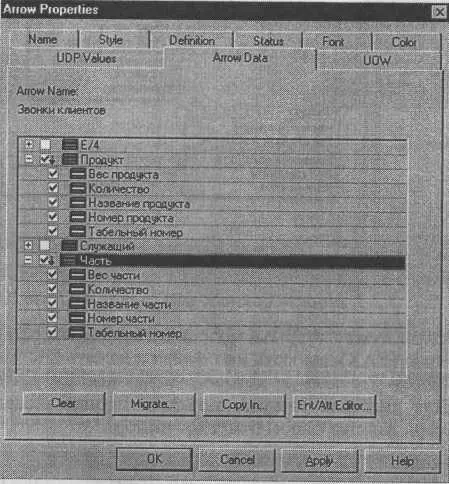

Появляется вкладка Arrow Data диалога Arrow Properties (рис. 3.2.3).
