В ERwin следует выбрать меню File/Import/BPwin и указать файл ВРХ, в который была выгружена информация о модели.

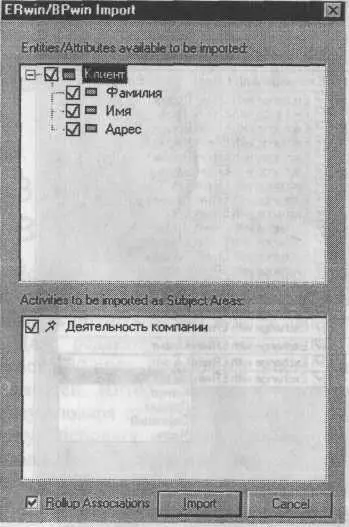

Возникает диалог ERwin/BPwin Import (рис. 3.3.3), в котором отображаются:

сущности и атрибуты, имеющиеся в ВРХ-файле, но отсутствующие в модели ERwin (верхнее окно - Entities/Attributes available to be imperted);

имена работ, ассоциированных с сущностями и атрибутами, на основе которых будут созданы предметные области (Subject Area) модели данных.

В примере на рис. 3.3.3 сущность "Клиент", атрибуты "Фамилия", "Имя" и "Адрес" будут импортированы из ВРХ- файла в модель ERwin.

После щелчка по кнопке Import запускается процесс импорта ВРХ-файла. Импортированная сущность (на рис. 3.3.4 - сущность "Клиент") размещается в левом верхнем углу диаграммы ERwin. Она не имеет первичного ключа и не связана с другими сущностями. Назначение атрибутов первичным ключом и связывание сущностей можно провести только средствами ERwin; другими словами, сущности и атрибуты, созданные в BPwin и затем импортированные в ERwin, можно рассмат ривать как заготовку для создания полноценной .модели данных, а не как готовую модель.

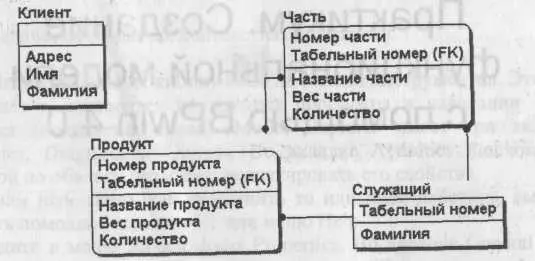

Рис. 3.3.4. Модель данных после импорта сущности "Клиент"

Гл. 4 содержит 16 упражнений, предназначенных для самостоятельной работы. Цель упражнений - дать читателю навык создания и редактирования функциональных моделей в BPwin 4.O. Для выполнения последующего упражнения необходимо иметь результат выполнения предыдущего, поэтому рекомендуется сохранять модель, полученную в конце каждого упражнения.

В качестве примера рассматривается деятельность вымышленной компании. Компания занимается в основном сборкой и продажей настольных компьютеров и ноутбуков. Компания не производит компоненты самостоятельно, а только собирает и тестирует компьютеры.

Основные процедуры в компании таковы:

продавцы принимают заказы клиентов;

операторы группируют заказы по типам компьютеров;

операторы собирают и тестируют компьютеры;

операторы упаковывают компьютеры согласно заказам;

кладовщик отгружает клиентам заказы.

Компания использует купленную бухгалтерскую информационную систему, которая позволяет оформить заказ, счет и отследить платежи по счетам.

Перед выполнением упражнения 1 внимательно прочитайте подразделы 1.1,1.2.1,1.2.3 и 2.1.

Запустите BPwin. (Кнопка Start/BPwin).

Если появляется диалог ModelMart Connection Manager, нажмите на кнопку Cancel.

Щелкните по кнопке . Появляется диалог I would like to. Внесите имя модели "Деятельность компании" и выберите Туре - IDEF0. Нажмите ОК.

Автоматически создается контекстная диаграмма.

Обратите внимание на кнопку : на панели инструментов. Эта кнопка включает и выключает инструмент просмотра и навигации - Model Explorer (появляется слева). Model Explorer имеет три вкладки - Activities, Diagrams и Objects. Во вкладке Activities щелчок правой кнопкой по объекту позволяет редактировать его свойства.

|6. Если вам непонятно, как выполнить то или иное действие, вы можете вызвать помощь - клавиша F1 или меню Help.

Перейдите в меню Model/Model Properties. Во вкладке General диалога Model Properties следует внести имя модели "Деятельность компании", имя проекта "Модель деятельности компании", имя автора и тип модели - Time Frame: AS-IS.

Во вкладке Purpose внесите цель - "Purpose: Моделировать текущие (AS-IS) бизнес-процессы компании" и точку зрения - "Viewpoint: Директор".

Во вкладке Definition внесите определение "Это учебная модель, описывающая деятельность компании" и цель "Scope: Общее управление бизнесом компании: исследование рынка, закупка компонентов, сборка, тестирование и продажа продуктов".

Перейдите на контекстную диаграмму и правой кнопкой мыши щелкните по работе. В контекстном меню выберите Name. Во вкладке Name внесите имя "Деятельность компании".

Во вкладке Definition внесите определение "Текущие бизнес-процессы компании".

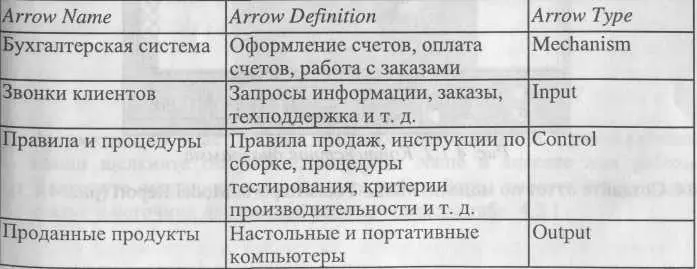

Создайте стрелки на контекстной диаграмме (табл. 4.1.1).

Таблица 4.1.1. Стрелки контекстной диаграммы
