Сергей Маклаков - Моделирование бизнес-процессов с BPwin 4.0

Рис. 4.10.8. Окно просмотра отчета в RPTwin

Перед выполнением упражнения 11 внимательно прочитайте подраздел 1.2.7.

1.Перейдите на диаграмму АО и щелкните правой кнопкой мыщи по работе "Отгрузка и получение". В контекстном меню выберите Split Model.

В появившемся диалоге Split Option установите опцию Enable Merge /Overwrite Option, внесите имя новой модели - "Отгрузка и получение" и щелкните по ОК.

Обратите внимание, что у работы "Отгрузка и получение" появилась стрелка вызова. BPwin создал также новую модель "Отгрузка и получение".

2.Внесите свойства новой модели:

Time Frame: AS-IS;

Purpose: Документировать работу "Отгрузка и получение";

Viewpoint: Начальник отдела;

Definition: Модель создается для иллюстрации возможностей BPwin по расщеплению и слиянию моделей

Scope: Работы по получению комплектующих и отправке готовой продукции.

3.Декомпозируйте контекстную работу на 3 работы (табл. 4.11.1).

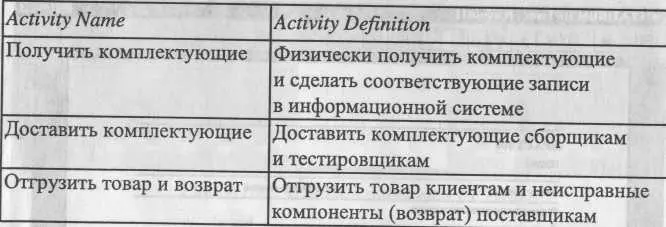

Таблица 4.11.1. Декомпозиция работы "Отгрузка и получение"

Свяжите граничные стрелки, как показано на рис. 4.11.1.

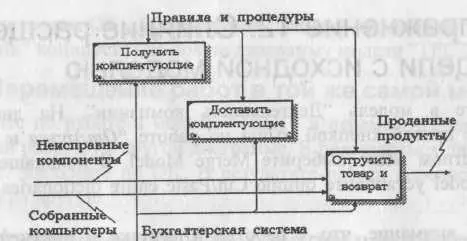

Рис. 4.11.1. Внутренние стрелки на декомпозиции работы "Отгрузка и получение"

5. Внесите следующие внутренние и граничные стрелки (табл. 4.11.2).

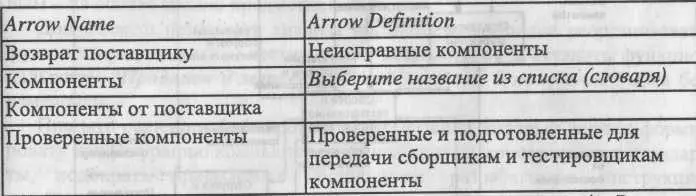

Таблица 4.11.2. Внутренние и граничные стрелки на декомпозиции работы "Отгрузка и получение"

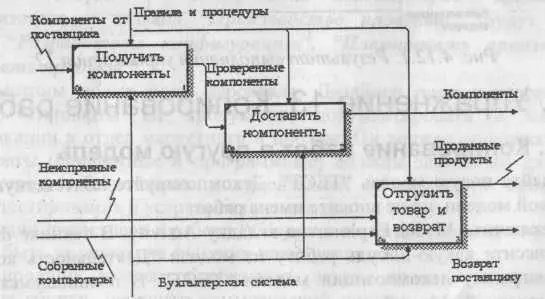

6. Туннелируйте граничные стрелки (Resolve Border Arrow). Результат выполнения упражнения показан на рис. 4.11.2.

Рис. 4.11.2. Результат выполнения упражнения 11

1.Перейдите в модель "Деятельность компании". На диаграмме АО щелкните правой кнопкой мыши по работе "Отгрузка и получение".

Вконтекстном меню выберите Merge Model. В появившемся диалоге Merge Model установите опцию Cut/Paste entire dictionaries и щелкните поОК.

Обратите внимание, что у работы "Отгрузка и получение" исчезла стрелка вызова и появилась новая декомпозиция.

Появились новые стрелки с квадратными скобками. Туннелируйте эти стрелки (Resolve Border Arrow).

2.На диаграмме АО туннелируйте и свяжите стрелки согласно рис. 4.12.1.

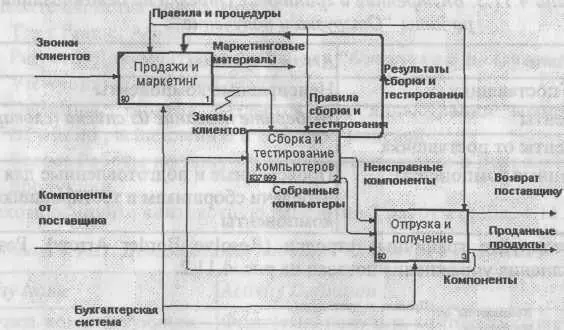

Рис. 4.12.1. Результат выполнения упражнения 12

Создайте новую модель "ТЕСТ". Декомпозируйте контекстную работу в новой модели, но не вносите имена работ.

Переключите Model Explorer во вкладку Activity. В технике drag&drop перенесите какую-нибудь работу из модели "Деятельность компании" на диаграмму декомпозиции модели "ТЕСТ". В появившемся диалоге Continue with Merge? установите опцию Paste/Merge entire dictionaries и щелкните по ОК. В результате работа из модели "Деятельность компании" копируется на новую диаграмму модели "ТЕСТ".

Щелкните по работе в модели "ТЕСТ" и переместите работу на место неназванной работы на другой диаграмме. В появившемся диалоге Continue with Merge? щелкните по ОК. В результате работа переносится из одной диаграммы на другую.

Модель ТО-ВЕ создается на основе анализа модели AS-IS. Анализ может проводиться как по формальным признакам (отсутствие выходов или управлений у работ, отсутствие обратных связей и т. д.), так и по неформальным - на основе знаний предметной области.

Допустим, в результате анализа принимается решение реорганизовать функции производства и тестирования компьютеров и оставить функциональности "Продажи и маркетинг" и "Отгрузка и получение" пока без изменений.
