• Сетка– для наглядности в случае сложных графиков можно включить сетку по выбранной оси. Кстати, в меню тут тоже есть строка Дополнительные параметры. Если у вас в душе живет художник, то ему будет где развернуться.

Фон.Позволяет выделить фон области построения. Область, где находится график, будет выделена выбранным вами цветом.

Анализ.Если вам когда-нибудь понадобится проанализировать свой график – идите сюда. В подробности вдаваться не буду, там много математики. Напишу, что в случае с ростком фасоли график получился прямой линией, и анализ показал, что это линейная зависимость.

Я напомню, что мы рассмотрели случай, когда нужно показать зависимость одной величины от другой, причем и одна, и вторая величины выражаются цифрами. Я описала точечную диаграмму, а можно было еще использовать пузырьковую, там вместо точки на графике большой пузырек.

Теперь изменим тип диаграммы. Для этого откройте вкладку Конструктор(рис. 3.57) и нажмите кнопку Изменить тип диаграммы.

Рис. 3.57.Вкладка Конструктор для работы с диаграммами

Выбираем в открывшемся окне График.

Причем я хочу ввести больше данных и нажимаю кнопку Изменить данные(рис. 3.58).

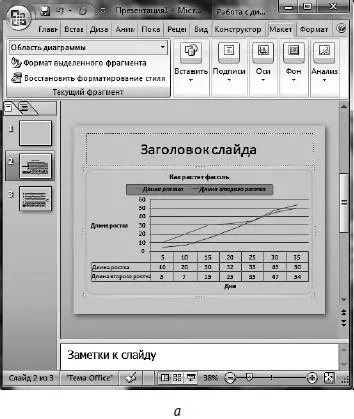

Рис. 3.58.Диаграмма График с включенной таблицей данных

А теперь рассматривайте рисунок, а я буду рассказывать, что я сделала.

Во-первых, продлила график, введя новые значения в таблицу Excel. Помните, что на графике отображается выделенная в таблице часть данных: то, что в таблице обведено рамочкой.

Во-вторых, добавила второй график, вставив второй столбец в таблицу. Посмотрите, на диаграмме теперь две легенды – Длина росткаи Длина второго ростка.

В-третьих, на вкладке Макетя нажала кнопку Таблица данных.И эта таблица высветилась на экране.

У кнопки Таблица данныхесть меню. Вы сможете задать, показывать таблицу данных с ключами легенды или без них. Разница заключается в том, что рядом с легендой в таблице появится кусочек графика. Сразу будет видно, что Длина ростка– красный график, а Длина второго ростка– синий. Я это изобразила, конечно, на рис. 3.59.

Рис. 3.59.Легенда с ключами

Вам придется верить мне на слово или ждать, когда компьютерные самоучители будут делать с цветными иллюстрациями.

Хочу обратить ваше внимание на одну хитрость – График с накоплением.Вы можете выбрать его в окне, которое появляется при нажатии кнопку Изменить тип диаграммыв группе Типвкладки Конструктор.

При этом вставится график, в котором PowerPoint снова для нас уже вбила какие-то данные (рис. 3.60). Первый столбец и, соответственно, первый график – зарплата. Чья-то зарплата в условных тугриках. Второй столбец – доходы вне зарплаты в тех же тугриках.

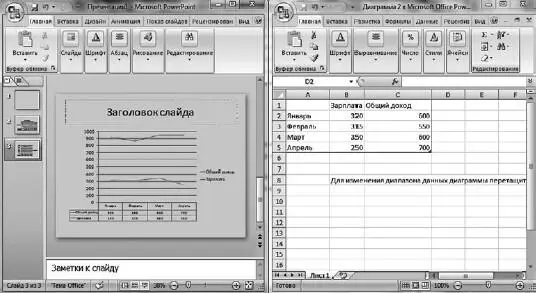

Рис. 3.60.График с накоплением

А теперь обратите внимание! График рисуется с накоплением, второй график – это сумма первого и второго, то есть второй график автоматически рисует общий доход.

В диаграммах с накоплением каждая следующая линия (фигура) – эта сумма всех предыдущих.

Естественно, что применять такие диаграммы можно только там, где нужно просуммировать несколько диаграмм.

Следующий тип диаграмм – гистограмма. Ее очень удобно использовать, когда нужно что-то с чем-то сравнивать. В гистограмме можно «включить» третье измерение, сделать ее объемной. Например, смотрите, что можно сделать для нашего случая, чтобы сравнить длину первого ростка и второго (рис. 3.61).

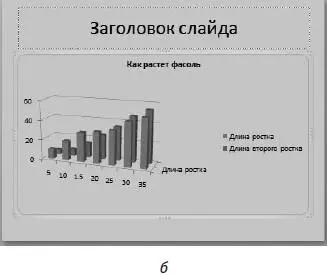

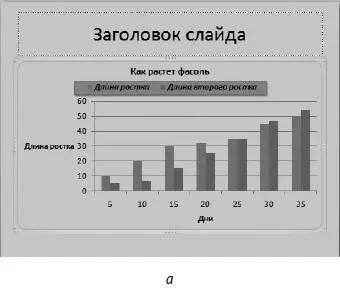

Рис. 3.61.Гистограмма (а) и гистограмма объемная (б)
