Наглядно. Просто. На легенде виден цвет столбца, который отвечает за каждый росток. Вы можете менять стиль гистограммы – она может быть объемной, пирамидальной, цилиндрической, с накоплением, с группировкой…

Вернемся к вкладке Конструктор.Отдельно хочу рассказать о кнопке строка/столбец.

Она меняет местами строки и столбцы в таблице Excel, в которую вы ввели данные для диаграммы. Рассмотрим пример.

На диаграмме на рис. 3.62 показан рост троих детей – Маши, Миши и Паши.

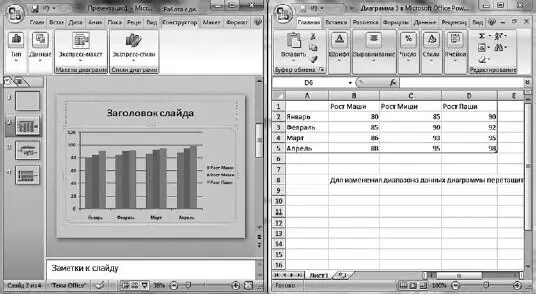

Рис. 3.62.Гистограмма роста детей

В легендах показано, какого цвета столбик отвечает за какого ребенка. Обратите внимание, у нас трое детей и четыре месяца, в течение которых им мерили рост. Основной параметр – месяц. Он показан на горизонтальной оси.

При нажатии кнопки Строка/столбецстолбцы и строки в таблице меняются местами (рис. 3.63).

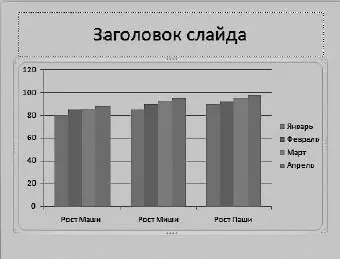

Рис. 3.63.«Перевернутая» гистограмма роста детей

Теперь в легенде подписан не ребенок, а месяц. Три ребенка «отложены» по горизонтальной оси и на каждого ребенка отведено по четыре столбика. Каждый столбик соответствует месяцу – цвет виден в легенде. Основной параметр в данном случае – ребенок.

Если у вас еще не совсем зашел ум за разум, то предлагаю дальше рассмотреть вкладки для работы с диаграммами самостоятельно. Там остались только Макеты диаграмми Стили диаграммна вкладке Конструктор,а также вкладка Формат.Они предназначены чисто для украшательства. И почти все инструменты, которые там находятся, уже были рассмотрены раньше (применительно к рисункам).

Надеюсь, я понятно объяснила основные приемы работы с диаграммами, и, если вам придется с ними столкнуться, вы не испугаетесь, а успешно справитесь со всеми трудностями.

Возвращаемся к вкладке Вставка,в котором рассмотрим группу Связи.

В диаграмму можно вставить гиперссылку, как в Интернете.

Чтобы наглядно все объяснить, я создала вот такой новый слайд (рис. 3.64).

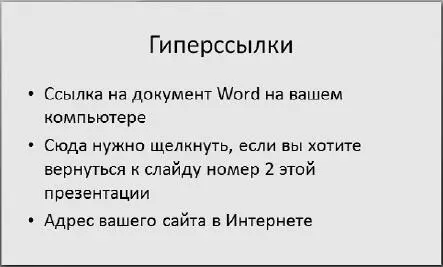

Рис. 3.64.Слайд с текстом

Теперь, чтобы вставить гиперссылку, делаем следующее.

1. Выделяем текст первого пункта.

2. Нажимаем кнопку Действиев группе Связивкладки Вставка.В появившемся окне (рис. 3.65) укажем, что делать при щелчке на гиперссылке, то есть куда именно нужно будет переходить по гиперссылке. Обратите внимание, в окне открыта вкладка По щелчку мыши.То есть, чтобы куда-то попасть, нужно будет щелкнуть на ссылке мышкой.

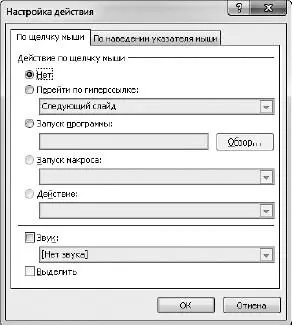

Рис. 3.65.Куда будем переходить?

3. Щелкните на строке Перейти по гиперссылке,чтобы слева от нее появилась точка в кружочке. В длинном списке под надписью Перейти по гиперссылкевыберите пункт Другой файл.

4. В открывшемся окне найдите файл, на который вы хотите дать ссылку. Ради такого случая я просто создала новый файл в Word под названием Связь с презентацией.

5. Можете задать звук. Для этого поставьте «птичку» Звуки выберите из списка подходящий звук, например Аплодисменты.В этом случае переход к заданному файлу будет сопровождаться овациями.

6. Нажмите ОК.

Для того чтобы оценить, что получилось, запустите презентацию с этого слайда ( Shift+F5).

При щелчке кнопкой мыши на гиперссылке откроется указанный ранее файл. Он может не появиться на экране, потому что слайд открыт на весь экран. В таком случае, чтобы вывести файл на экран, вы можете сделать одно из следующих действий.

• Подвести указатель мыши в левому нижнему углу экрана, чтобы проявились скрытые кнопки. Нажать кнопку , выбрать в меню пункт Экран, а в нем – Переключение программ(рис. 3.66).
