Мы уже знаем, что графы — гибкая структура данных, которая для хранения информации использует вершины и ребра. Графы широко используются для представления таких данных, как социальные сети (вершины — люди, ребра — дружеские связи), телефонные сети (вершины — телефоны и станции, ребра — линии связи) и многих других.

Как найти узел в графе? Если структура графа не предоставляет никакой помощи в навигации, вам придется посетить каждую вершину, пока не обнаружится нужная. Есть два способа сделать это: выполнить обход графа в глубину и в ширину (рис. 5.2).

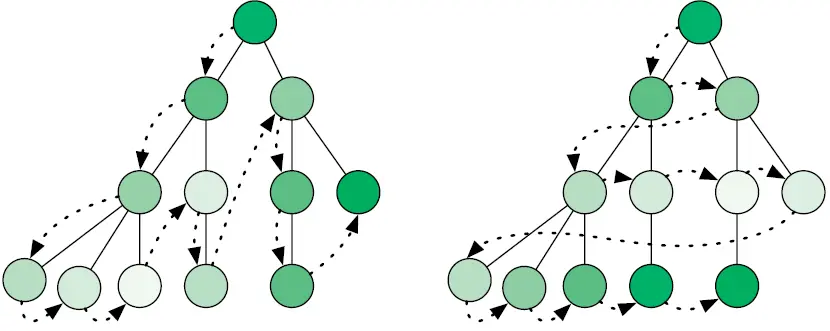

Рис. 5.2.Обход графа в глубину против обхода в ширину

Выполняя поиск в графе в глубину (DFS, depth first search), мы продвигаемся вдоль ребер, уходя все глубже и глубже в граф. Достигнув вершины без ребер, ведущих к каким-либо новым вершинам, мы возвращаемся к предыдущей и продолжаем процесс. Мы используем стек, чтобы запомнить путь обхода графа, помещая туда вершину на время ее исследования и удаляя ее, когда нужно вернуться. Стратегия поиска с возвратом (см. соответствующий раздел главы 3) выполняет обход решений точно так же.

function DFS(start_node, key)

····next_nodes ← Stack.new()

····seen_nodes ← Set.new()

····next_nodes.push(start_node)

····seen_nodes.add(start_node)

····while not next_nodes.empty

········node ← next_nodes.pop()

········if node.key = key

············return node

········for n in node.connected_nodes

············if not n in seen_nodes

················next_nodes.push(n)

················seen_nodes.add(n)

····return NULL

Если обход графа вглубь не кажется приемлемым решением, можно попробовать обход в ширину (BFS, breadth first search). В этом случае обход графа выполняется по уровням: сначала соседей начальной вершины, затем соседей его соседей и т. д. Вершины для посещения запоминаются в очереди. Исследуя вершину, мы ставим в очередь ее дочерние вершины, затем определяем следующую исследуемую вершину, извлекая ее из очереди.

function BFS(start_node, key)

····next_nodes ← Queue.new()

····seen_nodes ← Set.new()

····next_nodes.enqueue(start_node)

····seen_nodes.add(start_node)

····while not next_nodes.empty

········node ← next_nodes.dequeue()

········if node.key = key

············return node

········for n in node.connected_nodes

············if not n in seen_nodes

················next_nodes.enqueue(n)

················seen_nodes.add(n)

····return NULL

Обратите внимание, что алгоритмы DFS и BFS отличаются только способом хранения следующих исследуемых вершин: в одном случае это очередь, в другом — стек.

Итак, какой подход нам следует использовать? Алгоритм DFS более прост в реализации и использует меньше памяти: достаточно хра-

Рис. 5.3.Поиск в графе в глубину [53] Любезно предоставлено http://xkcd.com .

нить родительские вершины, ведущие к текущей исследуемой вершине. В BFS придется хранить всю границу процесса поиска. Если граф состоит из миллиона вершин, это может оказаться непрактичным.

Когда есть основания предполагать, что искомая вершина не находится многими уровнями ниже начальной, обычно имеет смысл заплатить более высокую стоимость BFS, потому что так вы, скорее всего, закончите поиск быстрее. Если нужно исследовать абсолютно все вершины графа, лучше придерживаться алгоритма DFS из-за его простой реализации и меньшего объема потребляемой памяти.

Рис. 5.3 показывает, что выбор неправильного метода обхода может иметь страшные последствия.

Задачи раскраски графов возникают, когда есть фиксированное число «красок» (либо любой другой набор меток) и вы должны назначить «цвет» каждой вершине в графе. Вершины, которые соединены ребром, не могут иметь одинаковый «цвет». В качестве примера давайте рассмотрим следующую задачу.

Помехи Дана карта вышек сотовой связи и районов обслуживания. Вышки в смежных районах должны работать на разных частотах для предотвращения помех. Имеется четыре частоты на выбор. Какую частоту вы назначите каждой вышке?

Первый шаг состоит в моделировании задачи при помощи графа. Вышки являются вершинами в графе. Если две из них расположены настолько близко, что вызывают помехи, соединяем их ребром. Каждая частота имеет свой цвет.
