■ Размеры отдельных элементов схемы выбраны таким образом, чтобы они давали представление об относительных объемах используемой памяти. Визуально большие классы и типы используют больше памяти по сравнению с визуально меньшими, поскольку содержат больше "начинки". Объекты различных типов используют различные объемы памяти. Пассивные объекты занимают память до тех пор, пока не будет выполнена операция сборки мусора. Методы, не подвергавшиеся JIТ-компиляции, занимают в памяти очень мало места.

■ В память загружаются описания всех типов и классов, которые используются в вашем приложении. Для различных типов и классов требуются различные объемы памяти.

■ JIT-компиляции подвергаются методы класса, которые вызывались хотя бы один раз. Пример: JIT-компиляции подвергались коды Code1, Code2, Code3 и Code7 класса ClassXYZ.

■ Те методы классов, которые еще не вызывались, не компилируются и поэтому не занимают много места в памяти. Пример: методы Code4 и Code5 класса XYZ еще не подвергались JIТ-компиляции. Как только они будут вызваны, будет осуществлена их JIT-компиляция и произведено распределение памяти для откомпилированного кода.

■ Объекты представляют собой экземпляры типов и классов и требуют места в памяти.

■ "Активные (live) объекты" — это объекты, к которым ваш код может получить доступ путем непосредственного или опосредованного использования глобальных, статических и стековых переменных.

■ "Пассивные (dead) объекты" — это объекты, доступ к которым со стороны вашего приложения стал уже невозможным, но которые еще не были удалены из памяти исполнительным механизмом. Таковыми на рис. 3.2 являются объекты Obj 3, Obj 6, Obj 9 и Obj11. До тех пор пока эти объекты не будут удалены, они будут занимать память подобно активным объектам или JIT-компилированному коду.

По мере того как объекты и другие типы, для которых память распределяется из кучи, будут создаваться вашим приложением и впоследствии становиться ненужными, наступит такой момент, когда невозможно будет создать никакой другой дополнительный объект, не удалив из памяти пассивные объекты. Как только это произойдет, исполнительный механизм инициирует сборку мусора. Состояние памяти приложения непосредственно перед выполнением операции сборки мусора показано на рис. 3.3.

По окончании сборки мусора становится возможным уплотнение активных объектов в памяти. Удаление пассивных объектов из памяти с последующим уплотнением активных объектов во многих случаях позволяет сформировать непрерывные свободные участки памяти большого размера, которые могут быть использованы при создании новых объектов. Состояние памяти приложения непосредственно после выполнения операций сборки мусора и уплотнения объектов показано на рис. 3.4.

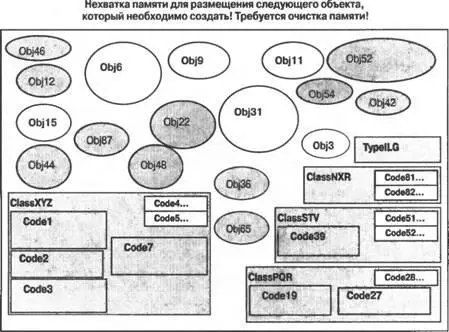

Рис. 3.3. Состояние памяти приложения непосредственно перед сборкой мусора

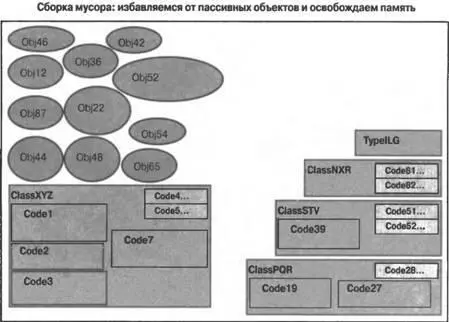

Рис. 3.4. Пассивные объекты удалены из памяти, а активные — уплотнены

В состоянии нормального устойчивого выполнения приложение периодически создает объекты и избавляется от них. В необходимых случаях исполнительный механизм осуществляет сборку мусора и уплотняет память, освобождая ее для размещения вновь создаваемых объектов. Типичное состояние памяти приложения в условиях сосуществования активных и пассивных объектов, а также JIT-компилированного и некомпилированного кода показано на рис. 3.5.

В случае нормально функционирующих приложений всегда имеется запас свободной памяти, достаточный для создания новых объектов и хранения ненужных, так что прибегать к сборке мусора приходится сравнительно редко. Объема областей памяти, освобождаемых в процессе сборки мусора, надолго хватает для того, чтобы приложение могло создавать новые объекты, не заботясь об удалении тех, необходимости в которых больше нет. Типичное состояние памяти приложения непосредственно после выполнения очередной операции сборки мусора представлено на рис. 3.6.

Иногда количество используемых активных объектов может возрастать настолько, что простое удаление пассивных объектов по типу "отслеживание и очистка" не может обеспечить освобождение достаточно большого объема памяти для того, чтобы исполнительный механизм мог создать и разместить в памяти новые объекты, которые требуются выполняющемуся коду приложения. В случае возникновения подобных ситуаций выполнение приложения должно быть прекращено из-за нехватки памяти. Состояние приложения, достигшего в ходе своего выполнения такого состояния, показано на рис. 3.7.
