• «global» – глобальная переменная. Ее область видимости распространяется на всю диаграмму кооперации.

• "self – рефлексивная связь объекта с самим собой, которая допускает передачу объектом сообщения самому себе. На диаграмме кооперации рефлексивная связь изображается петлей в верхней части прямоугольника объекта.

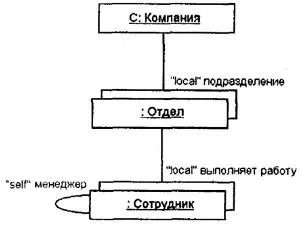

Некоторые примеры связей с различными стереотипами изображены на рис. 9.9. Здесь представлена обобщенная схема некоторой конкретной компании с именем "С", которая состоит из отделов (анонимный мультиобъект «Отдел»). Последние, в свою очередь, состоят из сотрудников (анонимный мультиобъект «Сотрудник»). Рефлексивная связь указывает на тот факт, что менеджер отдела является в то же время и его сотрудником.

Рис. 9.9.Графическое изображение связей с различными стереотипами

Примечание 68 Примечание 68 Поскольку на данной диаграмме отсутствуют сообщения, то она не является, строго говоря, диаграммой кооперации. Скорее это специальный случай диаграммы классов, который иногда называют диаграммой объектов. В случае N-арной связи эта связь изображается аналогично N-арной ассоциации с использованием символа ромба.

Сообщения, как элементы языка LJML, уже рассматривались ранее при изучении диаграммы последовательности (см. главу 8). При построении диаграммы кооперации они имеют некоторые дополнительные семантические особенности. Сообщение на диаграмме кооперации специфицирует коммуникацию между двумя объектами, один из которых передает другому некоторую информацию. При этом первый объект ожидает, что после получения сообщения вторым объектом последует выполнение некоторого действия. Таким образом, именно сообщение является причиной или стимулом для начала выполнения операций, отправки сигналов, создания и уничтожения отдельных объектов. Связь обеспечивает канал для направленной передачи сообщений между объектами от объекта-источника к объекту-получателю.

Рис. 9.10.Графическое изображение различных типов сообщений на диаграмме кооперации

Сообщения в языке UML также специфицируют роли, которые играют объекты – отправитель и получатель сообщения. Сообщения на диаграмме кооперации изображаются помеченными стрелками рядом (выше или ниже) с соответствующей связью или ролью ассоциации. Направление стрелки указывает на получателя сообщения. Внешний вид стрелки сообщения имеет определенный смысл. На диаграммах кооперации может использоваться один из четырех типов стрелок для обозначения сообщений (рис. 9.10):

• Сплошная линия с треугольной стрелкой (рис. 9.10, а) обозначает вызов процедуры или другого вложенного потока управления. Может быть также использована совместно с параллельно активными объектами, когда один из них передает сигнал и ожидает, пока не закончится некоторая вложенная последовательность действий. Обычно все такие сообщения являются синхронными, т. е. инициируемыми по завершении некоторой деятельности или при выполнении некоторого условия.

• Сплошная линия с V-образной стрелкой (рис. 9.10, б) обозначает простой поток управления. Каждая такая стрелка изображает один этап в последовательности потока управления. Обычно все такие сообщения являются асинхронными.

• Сплошная линия с полустрелкой (рис. 9.10, в) используется для обозначения асинхронного потока управления. Соответствующие сообщения формируются в произвольные, заранее не известные моменты времени, как правило, активными объектами. Обычно сообщения этого типа являются начальными в последовательности потока управления и чаще всего инициируются актерами.

• Пунктирная линия с V-образной стрелкой (рис. 9.10, г) обозначает возврат из вызова процедуры. Стрелки этого типа зачастую отсутствуют на диаграммах кооперации, поскольку неявно предполагается их существование после окончания процесса активизации некоторой деятельности.

Каждое сообщение может быть помечено строкой текста, которая имеет следующий формат:

< Предшествующие сообщения> < [Сторожевое условие] >

<���Выражение последовательности>

<���Возвращаемое значение– имя сообщения> <���Список аргументов>
