<���Имя объекта>'/' <���Имя роли классификатора> ':' <���Имя классификатора>

[':' <���Имя классификатора >]*

Здесь Имя роли классификатора может не указываться. В этом случае оно исключается из строки текста вместе с последующим двоеточием. Имя роли может быть опущено в том случае, если существует только одна роль в кооперации, которую могут играть объекты, созданные на базе этого класса.

Таким образом, для обозначения роли классификатора достаточно указать либо имя класса (вместе с двоеточием), либо имя роли (вместе с наклонной чертой). В противном случае прямоугольник будет соответствовать обычному классу. Если роль, которую должен играть объект, наследуется от нескольких классов, то все они должны быть указаны явно и разделяться запятой и двоеточием.

Примечание 66 Примечание 66 В прямоугольнике объекта имя объекта, имя роли с символом Т или имя класса могут отсутствовать. Однако двоеточие всегда должно стоять перед именем класса, а косая черточка – перед именем роли. Следует еще раз акцентировать внимание на том обстоятельстве, что применительно к объектам вся запись должна быть подчеркнута, а имя объекта должно быть записано со строчной буквы.

Ниже приводятся возможные варианты записи строки текста в прямоугольнике объекта.

: С – анонимный объект, образуемый на основе класса С.

/ R – анонимный объект, играющий роль R.

/ R : С – анонимный объект, образуемый на основе класса С и играющий роль R.

О / R – объект с именем О, играющий роль R.

О : С – объект с именем О, образуемый на основе класса С.

О / R : С – объект с именем О, образуемый на основе класса С и играющий роль R.

О или – объект с именем О.

О : – «объект-сирота» с именем О.

/ R – роль с именем R

: С – анонимная роль на базе класса С.

/ R : С – роль с именем R на основе класса С.

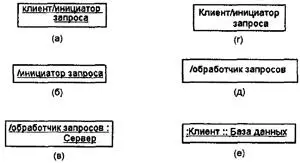

Отдельные примеры изображения объектов и классов на диаграмме кооперации приводятся на следующем рисунке (рис. 9.4).

Рис. 9.4.Примеры различных вариантов записи имен объектов, ролей и классов на диаграммах кооперации

Так, в первом случае (рис. 9.4, а) обозначен объект с именем «клиент», играющий роль «инициатор запроса». Далее (рис. 9.4, б) следует обозначение анонимного объекта, который играет роль инициатора запроса. В обоих случаях не указан класс, на основе которого будут созданы эти объекты. Обозначение класса присутствует в следующем варианте записи (рис. 9.4, в), причем объект также анонимный.

Применительно к уровню спецификации на диаграммах кооперации могут присутствовать именованные классы с указанием роли класса в кооперации (рис. 9.4, г) или анонимные классы, когда указывается только его роль (рис. 9.4, д). Последний случай характерен для ситуации, когда в модели могут присутствовать несколько классов с именем «Клиент», поэтому требуется явно указать имя соответствующего пакета База данных (рис. 9.4, е).

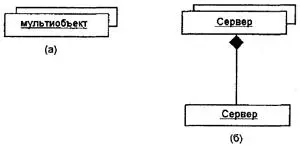

Мультиобъект (multiobject) представляет собой целое множество объектов на одном из концов ассоциации. На диаграмме кооперации Мультиобъект используется для того, чтобы показать операции и сигналы, которые адресованы всему множеству объектов, а не только одному. Мультиобъект изображается двумя прямоугольниками, один из которых выступает из-за верхней правой вершины другого (рис. 9.5, а). При этом стрелка сообщения относится ко всему множеству объектов, которые обозначают данный мульти-объект. На диаграмме кооперации может быть явно указано отношение композиции между мультиобъектом и отдельным объектом из его множества (рис. 9.5, б).

Рис. 9.5.Графическое изображение мультиобъектов на диаграмме кооперации

В контексте языка UML все объекты делятся на две категории: пассивные и активные. Пассивный объект оперирует только данными и не может инициировать деятельность по управлению другими объектами. Однако пассивные объекты могут посылать сигналы в процессе выполнения запросов, которые они получают.

Активный объект (active object) имеет свою собственную нить (thread) управления и может инициировать деятельность по управлению другими объектами. При этом под нитью понимается некоторый облегченный поток управления, который может выполняться параллельно с другими вычислительными нитями или нитями управления в пределах одного вычислительного процесса или процесса управления.
