Примечание 67 Примечание 67 Отличие между процессом и нитью заключается в степени использования ресурсов. Говоря о процессе, имеют в виду ресурсоемкий поток управления, т. е. процесс полностью монополизирует ресурсы системы. Нить может использовать лишь небольшую часть ресурсов системы. Примером может служить выполнение некоторой программы в своем адресном пространстве или в фоновом режиме.

Активные объекты на канонических диаграммах обозначаются прямоугольником с более широкими границами (рис. 9.6). Иногда может быть явно указано ключевое слово (помеченное значение) {active}, чтобы выделить активный объект на диаграмме. Каждый активный объект может инициировать единственную нить или процесс управления и представлять исходную точку потока управления. В приведенном фрагменте диаграммы кооперации активный объект «а: Вызывающий абонент» является инициатором процесса установления соединения для обмена информацией с другим абонентом (на диаграмме не показан).

Рис. 9.6.Графическое изображение активного объекта (слева) на диаграмме кооперации

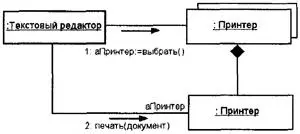

В следующем примере рассматривается ситуация с вызовом функции печати из текстового редактора (рис. 9.7). Анонимный активный объект «Текстовый редактор» вначале посылает сообщение анонимному мультиобъекту «Принтер», которое инициирует выбор единственного объекта «Принтер», возможно, удовлетворяющего некоторым дополнительным условиям. После этого выбранному объекту посылается сообщение о необходимости напечатать документ, загруженный в текстовый редактор.

Рис. 9.7.Фрагмент диаграммы кооперации для вызова функции печати из текстового редактора

Составной объект (composite object) или объект-контейнер предназначен для представления объекта, имеющего собственную структуру и внутренние потоки (нити) управления. Составной объект является экземпляром составного класса (класса-контейнера), который связан отношением агрегации или композиции (см. главу 5) со своими частями. Аналогичные отношения связывают между собой и соответствующие объекты.

На диаграммах кооперации такой составной объект изображается как обычный объект, состоящий из двух секций: верхней и нижней. В верхней секции записывается имя составного объекта, а в нижней – его составные части вместо списка его атрибутов (рис. 9.8). При этом допускается иметь в качестве частей другие составные объекты.

Рис. 9.8.Графическое изображение составного объекта на диаграмме кооперации

Связь (link) является экземпляром или примером произвольной ассоциации. Связь как элемент языка UML может иметь место между двумя и более объектами. Бинарная связь на диаграмме кооперации изображается отрезком прямой линии, соединяющей два прямоугольника объектов (см. рис. 9.7). На каждом из концов этой линии могут быть явно указаны имена ролей данной ассоциации. Рядом с линией в ее средней части может записываться имя соответствующей ассоциации.

Связи не имеют собственных имен, поскольку полностью идентичны как экземпляры ассоциации. Другими словами, все связи на диаграмме кооперации могут быть только анонимными и записываются без двоеточия перед-именем ассоциации. Для связей не указывается также и кратность. Однако другие обозначения специальных случаев ассоциации (агрегация, композиция) могут присутствовать на отдельных концах связей. Например, символ связи типа «композиция» между мультиобъектом «Принтер» и отдельным объектом «Принтер» (см. рис. 9.7).

Связь может иметь некоторые стереотипы, которые записываются рядом с одним из ее концов и указывают на особенность реализации данной связи. В языке UML для этой цели могут использоваться следующие стереотипы:

• «association» – ассоциация (предполагается по умолчанию, поэтому этот стереотип можно не указывать).

• «parameter» – параметр метода. Соответствующий объект может бытьч только параметром некоторого метода.

• «local» – локальная переменная метода. Ее область видимости ограничена только соседним объектом.
