Примечание 70 Примечание 70 Заметим, что условие записывается так же, как и итерация, но без звездочки. Это можно понимать как некоторую одношаговую итерацию. При этом предполагается, что итерация выполняется последовательно. Если необходимо отметить возможность параллельного выполнения итерации, в языке UML используется символ «*||». Итерация не распространяется на вложенные уровни данного потока или нити. Каждый уровень должен иметь свое собственное представление для итеративного повторения процедурной последовательности.

• Возвращаемое значение представляется в форме списка имен значений, возвращаемых по окончании коммуникации или взаимодействия в полной итерации данной процедурной последовательности. Эти идентификаторы могут выступать в качестве аргументов в последующих сообщениях. Если сообщение не возвращает никакого значения, то ни значение, ни оператор присваивания на диаграмме кооперации не указываются.

Например, сообщение

1.2.3: р:= найти_документ (спецификация_документа)

означает передачу вложенного сообщения с запросом поиска в базе данных нужного документа по его спецификации, причем источнику сообщения должен быть возвращен найденный документ.

• Имя сообщения, записанное в сигнатуре после возвращаемого значения, означает имя события, которое инициируется объектом-получателем сообщения после его приема. Наиболее часто таким событием является вызов операции объекта. Это может быть реализовано различными способами, один из которых – вызов операции. Тогда соответствующая операция должна быть определена в том классе, которому принадлежит объект-получатель.

• Список аргументов представляет собой разделенные запятыми и заключенные в круглые скобки действительные параметры той операции, вызов которой инициируется данным сообщением. Список аргументов может быть пустым, однако скобки все равно записываются. Для записи аргументов также может быть использован некоторый псевдокод или язык программирования.

Так, в приведенном выше примере сообщения

1.2.3: р:= найти_документ (спецификация_документа)

Аргумент найти_документ является именем сообщения, а специфика-ция_документа – списком аргументов, состоящим из единственного действительного параметра операции. При этом имя сообщения означает обращение к операции найти_ документ, которая должна быть определена в соответствующем классе объекта-получателя.

Примечание 71 Примечание 71 На диаграмме кооперации при записи сообщений также могут использоваться стереотипы, рассмотренные ранее при построении диаграммы последовательности (см. главу 8). Их семантика и синтаксис остаются без изменения, поскольку определены в нотации языка UML

В качестве примера рассмотрим построение диаграммы кооперации для моделирования процесса телефонного разговора с использованием обычной телефонной сети (см. главу ф. Напомним, что объектами в этом примере являются два абонента а и Ь, два телефонных аппарата с и </, коммутатор и сам разговор как объект моделирования. При этом как коммутатор, так и разговор являются анонимными объектами.

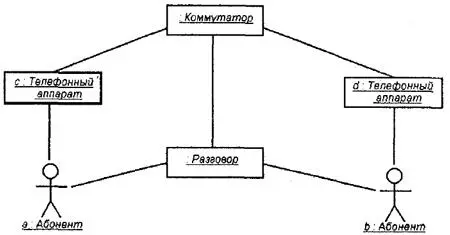

На начальном этапе изобразим все объекты и связи между ними на диаграмме кооперации при помощи соответствующих обозначений (рис. 9.11). Заметим, что первый телефонный аппарат изображен как активный объект, а второй – как пассивный.

Рис. 9.11.Начальный фрагмент диаграммы кооперации для примера моделирования обычного телефонного разговора

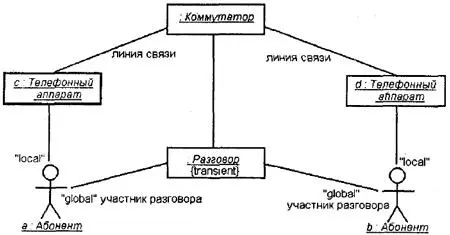

В последующем необходимо специфицировать все связи на этой диаграмме, указав на их концах необходимую информацию в форме ролей связей. Дополненный таким образом вариант диаграммы кооперации изображен ниже (рис. 9.12). Заметим, что для объекта «Разговор» указано помеченное значение {transient}, которое означает, что этот объект создается в процессе выполнения объемлющего процесса и уничтожается до его завершения. Напомним, что помеченные значения (tagged values) являются стандартными элементами языка UML.

Рис. 9.12.фрагмент диаграммы кооперации, дополненный стереотипами ролей связей, именами ассоциаций и помеченным значением объекта
