Александр Леоненков - Самоучитель UML

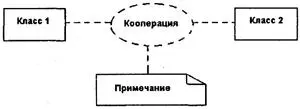

Рис. 9.1.Общее представление кооперации на диаграммах уровня спецификации

Простой класс на диаграмме кооперации обозначается прямоугольником класса, внутри которого записывается строка текста. Эта строка текста называется ролью классификатора (classifier role). Роль классификатора показывает особенность использования объектов данного класса. Обычно в прямоугольнике показывается только секция имени класса, хотя не исключается возможность указания секций атрибутов и операций.

Строка текста в прямоугольнике должна иметь следующий формат:

'/' <���Имя роли классификатора> ':' <���Имя классификатора>

[':' <���Имя классификатора >]*

Здесь Имя классификатора, если это необходимо, может включать полный путь всех вложенных пакетов. При этом один пакет от другого отделяется двойным двоеточием «::». Если не возникает путаницы, можно ограничиться указанием только ближайшего из пакетов, которому принадлежит данная кооперация. Символ "*" применяется для указания возможности итеративного повторения имени классификатора.

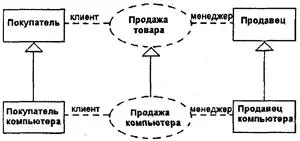

Если кооперация допускает обобщенное представление, то на диаграммах могут быть указаны отношения обобщения соответствующих элементов. Этот способ может быть использован для определения отдельных коопераций, которые являются, в свою очередь, частным случаем или специализацией другой кооперации. Такая ситуация изображается обычной стрелкой обобщения, направленной от символа дочерней кооперации к символу кооперации-предка (рис. 9.2). При этом роли дочерних коопераций могут быть специализациями ролей коопераций-предков.

Рис. 9.2.Графическое изображение отношения обобщения между отдельными кооперациями уровня спецификации

В отдельных случаях возникает необходимость явно указать тот факт, что кооперация является реализацией некоторой операции или классификатора. Это можно представить одним из двух способов.

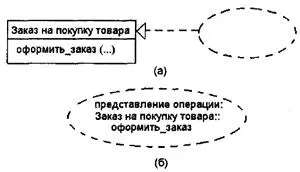

Во-первых, можно соединить символ кооперации пунктирной линией со стрелкой обобщения с символом класса, реализацию операции которого специфицирует данная кооперация (рис. 9.3, а). Так, если в качестве класса рассмотреть «Заказ на покупку товара», у которого имеется операция "оформить_заказ (), то ее реализация может быть специфицирована в форме кооперации.

Рис. 9.3.Способы представления кооперации, которая реализует операцию класса

Во-вторых, можно просто изобразить символ кооперации, внутри которого указать всю необходимую информацию, записанную по определенным правилам (рис. 9.3, б). Эти правила определяют формат записи имени кооперации, после которого записывают двоеточие и имя класса. За именем класса следует двойное двоеточие и имя операции.

Подобное общее представление кооперации на уровне спецификации используется на начальных этапах проектирования. В последующем каждая из коопераций подлежит детализации на уровне примеров, на котором раскрывается содержание и структура взаимосвязей ее элементов на отдельной диаграмме кооперации. При этом в качестве элементов диаграммы кооперации выступают объекты и связи, дополненные сообщениями. Именно эти элементы являются предметом дальнейшего рассмотрения в настоящей главе.

Отдельные аспекты спецификации объектов как элементов диаграмм уже рассматривались ранее при описании диаграмм классов (см. главу 5) и последовательности (см. главу 8). Сейчас мы более подробно остановимся на особенностях их семантики и графической нотации, поскольку объекты являются основными элементами или графическими примитивами, из которых строится диаграмма кооперации на уровне примеров. Для графического изображения объектов используется такой же символ прямоугольника, что и для классов.

Как отмечалось выше, объект (object) является отдельным экземпляром класса, который создается на этапе выполнения программы. Он может иметь свое собственное имя и конкретные значения атрибутов. Применительно к объектам формат строки классификатора дополняется именем объекта и приобретает следующий вид (при этом вся запись подчеркивается):
