Теперь, когда мы знаем основы, — как выглядит мир глазами клиента, в каком цвете видит все администратор ресурсов, и что из себя представляют оба уровня библиотеки — пришло время сконцентрироваться на деталях.

В этом разделе мы рассмотрим следующие темы:

• структуры данных;

• структуру администратора ресурсов;

• структуры данных POSIX-уровня;

• подпрограммы обработки сообщений;

• и, конечно, множество примеров.

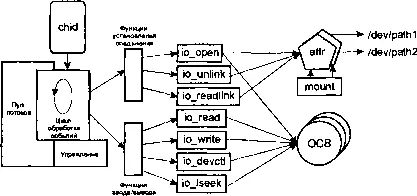

Постарайтесь запомнить приведенную ниже «большую картинку» — на ней изображено практически все, что имеет отношение к администратору ресурсов:

Архитектура администратора ресурсов — общая схема.

Первое, в чем следует разобраться, — это структуры данных, которые управляют работой библиотеки:

• управляющая структура resmgr_attr_t

• таблица функций установления соединения resmgr_connect_funcs_t

• таблица функций ввода-вывода resmgr_io_funcs_t и еще одна внутренняя структура данных библиотеки:

• внутренний блок контекста resmgr_context_t

Позже мы рассмотрим такие типы данных как блок открытого контекста (OCB), атрибутную запись (attributes structure) и запись точки монтирования (mount structure), которые используются POSIX-уровнем библиотеки.

Управляющая структура (типа resmgr_attr_t ) передается функции resmgr_start() , которая несколько ее элементов и отвечает за основной цикл приема сообщений.

Управляющая структура (взято из ) содержит следующее:

typedef struct _resmgr_attr {

unsigned flags ;

unsigned nparts_max ;

unsigned msg_max_size ;

int (* other_func )(resmgr_context_t *ctp, void *msg);

} resmgr_attr_t;

Вообще говоря, использования этого элемента следует избегать. Этот элемент, если не равен NULL, указывает на подпрограмму, которая должна быть вызвана, если принято сообщение, не распознанное библиотекой. Хоть это и можно было бы использовать для реализации «нестандартных» сообщений, но это нехорошая практика (применяйте либо обработчики _IO_DEVCTL, либо _IO_MSG — см. ниже). Если вы хотите обрабатывать входящие импульсы, рекомендую для этого применять функцию pulse_attach() .

Так что оставьте у этого элемента значение NULL.

Эти два параметра используются для управления размерами областей памяти, используемых при обмене сообщениями.

Параметр nparts_max управляет размером динамически выделяемого вектора ввода/вывода (элемент iov в структуре типа resmgr_context_t — контекстном блоке библиотеки администратора ресурсов, см. ниже). Обычно этот параметр подстраивают, когда некоторые из функций-обработчиков возвращают более чем одноэлементный вектор ввода-вывода (IOV). Отметим, что этот параметр применяется только к исходящим сообщениям на поступающие сообщения не влияет.

Параметр msg_max_size управляет размером буферного пространства, которое библиотека администратора ресурсов должна выделить под входящее сообщение. Библиотека администратора ресурсов установит этот параметр в значение как минимум соответствующее наибольшему заголовку принимаемого сообщения. Это гарантирует, что когда будет вызвана функция- обработчик, ей будет передан полный заголовок сообщения. Отметим, однако, что присутствие в буфере следующих за заголовком данных (если таковые имеются) не гарантируется, даже если параметр msg_max_size задан достаточно большим. (Размеры буферов обсуждаются в параграфе «Внутренний контекстный блок resmgr_context_t », см. ниже).

Этот параметр дает библиотеке администратора ресурсов дополнительную информацию. В нашем случае мы передадим просто нуль (0). Другие значения этого параметра можно найти в справочном руководстве по Си-библиотеке, в разделе, посвященном функции resmgr_attach() .

Когда библиотека администратора ресурсов принимает сообщение, она проверяет тип сообщения и смотрит, что можно сделать. Базовый уровень библиотеки содержит две таблицы, которые определяют это поведение. Это таблица типа resmgr_connect_funcs_t , которая содержит список обработчиков сообщений установления соединения, а также таблица типа геsmgr_io_funсs_t , которая содержит аналогичный список обработчиков сообщений ввода/вывода — ее мы рассмотрим несколько позже.
