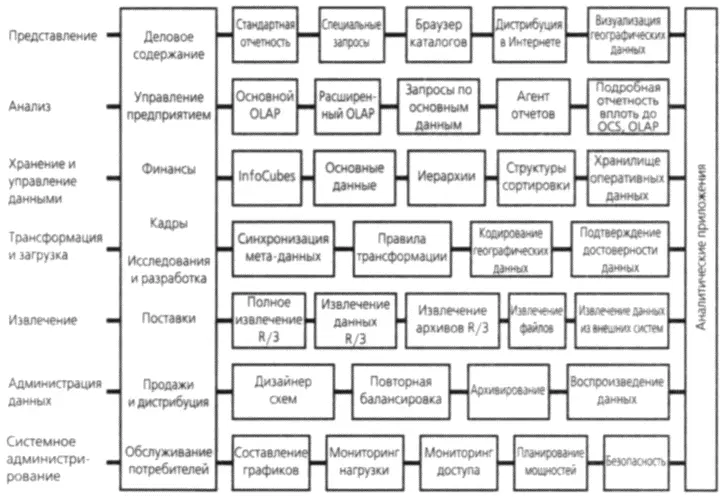

Рис. 19.3. Карта решения SAP BW.

После создания исходных и конечных структур и установления правил маршрутизации, администратор может контролировать и управлять операциями BW посредством Планировщика, а также с помощью загрузки данных (Data Load) и доступа к данным (Data Access). Data Load контролирует процессы загрузки, трансформации и записи данных, а также предоставляет статистику по текущим, завершенным или прерванным задачам с указанием причин. Data Access предоставляет статистику по использованию BW — например, по частотности запросов или доступу к итоговой информации.

Извлечение данных

Так как хранилище бизнес-информации (SAP BW) изначально сконфигурировано для работы со средой R/3, извлечение данных по заданным критериям из R/3 осуществляется легко и быстро. Также возможно извлечение данных из унаследованных систем, архивов или внешних источников. Извлеченные данные хранятся в структурах передачи данных, которые называются InfoSources. В BW предусмотрены программы извлечения данных из всех значимых приложений, в том числе финансовых, кадровых и логистики.

Полученные данные представляют собой точный снимок данных OLTP из всех стандартных модулей и приложений SAP; во время первоначальной записи данных (на этапе создания BW), все данные OLTP передаются в BW. Однако в случае с BW, в отличие от обычных складов данных, записываются только изменения в данных, что значительно снижает объем передачи данных во время рутинных операций.

Преобразование и загрузка данных

Эти задачи подразумевают процесс маршрутизации и трансформации данных на основе мета-данных. Под трансформацией следует понимать преобразование кодовых структур источника в структуры, подходящие для записи в BW. Иногда такая трансформация необходима, особенно для данных, полученных от унаследованных или внешних систем. На основе моделей мета-данных R/3, приходящие данные сначала должны получить подтверждение, после чего они загружаются в ИнфоКубы. Но прежде чем поступить на хранение в ИнфоКубы, данные дополнительно проходят серии сжатий и трансформаций.

Хранение и представление данных

При создании устойчивой платформы для анализа, исследования и отчетности по данным в BW используется комбинация основных данных и ИнфоКубов; последние представляют собой многомерные матрицы, которые обеспечивают многоаспектный подход к данным. Очевидно, что многомерные матрицы данных моделируются на основе двумерных таблиц существующей базы данных. Например, эти характеристики включают в себя год, месяц, географический регион, ключевые значения — ценность или количество, а также название продукта. Таким образом, становится возможным анализ продаж в зависимости от года, региона или типа продукта. В ИнфоКубах предусмотрены инструменты для группировки и сортировки данных в соответствии с требованиями пользователя.

По сути ИнфоКубы — это набор реляционных таблиц, организованный по звездообразной схеме с одной большой таблицей фактов с центре, окруженной несколькими пространственными таблицами. В таблице фактов хранятся упомянутые выше ключевые значения, в то время как в многомерных таблицах содержатся характеристики, которые используются для анализа ключевых значений и составления отчетов; измерения независимы друг от друга — их объединяет только центральная таблица. Основные данные (Master data) состоят из общей (неизменной) информации о потребителях, поставщиках и продуктах — эти данные легко загружаются из R/3. Также BW позволяет задавать иерархию характеристик, причем иерархические отношения не зависят от ИнфоКубов, которые в основном используются для запроса данных и составления отчетов на различных уровнях.

Примечательно, что в BW нет необходимости в создании хранилища метаданных, которое содержало бы описания данных, хранящихся в ИнфоКубах, передаточных структурах и BW. Причина в том, что в системе SAP R/3 уже есть базовая среда для этой цели — хранилище R/3. Такое устройство обеспечивает единообразие данных как во всех подсистемах BW, так и в источниках OLTP в системе R/3. Ниже приведены различные классы мета-данных (в форме каталогов), которые поддерживает BW:

• Каталог InfoObject: предоставляет стандартное описание всех характеристик и ключевых данных, используемых в InfoSources и ИнфоКубах, поддерживает определения производных (вторичных) ключевых данных, которые рассчитываются на основе базовых ключевых значений во время составления отчета.
