1. Отдельные текстовые строки.

2. Надписи размеров и технологических обозначений.

3. Надписи в таблицах.

4. Технические требования.

5. Основная надпись чертежа.

Текстовые строки на чертежах, как правило, вводят в режиме выравнивания по левому краю относительно начальной задаваемой точки. Система запрашивает и выдает установленные по умолчанию параметры текста — высоту, наклон, сужение символов, угол строки в градусах относительно оси х. Затем запрашивается сама текстовая строка. Некоторые системы позволяют заранее подготавливать текст надписи, а затем прочитывать его из файла, что удобно при наличии надписей, которые часто повторяются на чертежах. В этом текстовом файле длина строки не должна превышать определенного числа символов.

Надписи в таблицах располагать значительно проще в системах, имеющих специальный аппарат для рисования и редактирования таблиц на чертежах.

Технические требования (ТТ) достаточно часто для разных изделий отличаются незначительно. Как показывает практика, удобно иметь набор шаблонов ТТ (каждый шаблон используется для определенной технологии изготовления) и создавать новые ТТ путем их редактирования, что заметно экономит время на оформление чертежа и снижает трудоемкость работы.

Основная надпись чертежа заполняется автоматически. Это означает, что пользователь не должен заботиться о правильном изображении рамки, основной надписи и дополнительной графы и расположении текста.

Система КОМПАС-3В LT V10 автоматически размещает основную надпись на вновь создаваемом листе чертежа. Выбор типа основной надписи определяется пользователем.

Для заполнения основной надписи нужно поместить курсор в нужную графу (ячейку) и дважды щелкнуть левой клавишей мыши. После этого внешний вид основной надписи изменится — появятся границы ячеек. При заполнении ячеек система автоматически располагает текст по центру или выравнивает его по левой границе, подбирая необходимую высоту и ширину символов для равномерного заполнения ячеек. Если при этом требуется добавить строку, то нажимается клавиша . Однако, если по ГОСТу данная ячейка не может содержать более одной строки, дополнительную строку добавить не удастся. Необходимый межстрочный интервал также устанавливается автоматически. Профессиональная версия системы располагает средствами полуавтоматического заполнения ячеек.

Существует большое количество изделий, одинаковых по форме, но отличающихся своими геометрическими характеристиками — размерами.

При работе с КОМПАС-3D LT V10 можно сохранять созданные изображения типовых деталей во фрагментах, а затем читать их в новые чертежи. Однако это не всегда удобно, т. к. после чтения фрагмента зачастую требуется редактировать изображение для получения необходимых размеров.

Для упрощения и ускорения разработки чертежей, содержащих типовые и стандартизованные детали, очень удобно применять готовые параметрические библиотеки.

Параметрическая библиотека — это приложение, созданное для расширения возможностей КОМПАС и работающее в его среде. Режимы работы с библиотекой могут быть различными (окно, диалог, меню).

После подключения библиотеки к системе пользователь выбирает нужную функцию из ее каталога и запускает на исполнение.

Типичным примером библиотек являются конструкторская библиотека стандартных машиностроительных элементов, значительно ускоряющая проектирование сборочных единиц и оформление сборочных чертежей.

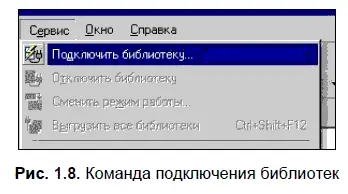

Для вызова библиотеки из меню Сервиснадо выбрать команду Подключить библиотеку(рис. 1.8).

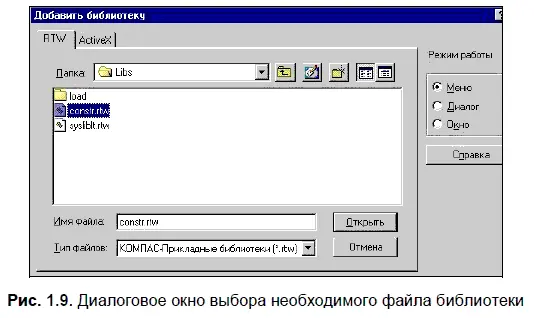

Для подключения Конструкторской библиотекивыбираем в диалоговом окне файл constr.rtw (рис. 1.9).

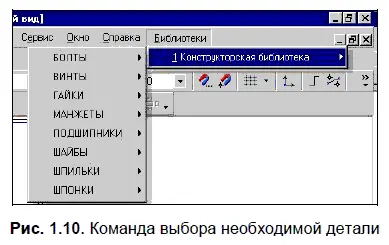

Для обращения к библиотеке используем появившийся в главном меню пункт Библиотеки. Далее выбираем одну из подключенных библиотек, после чего — необходимую деталь. Например, в разделе БОЛТЫ — Болт ГОСТ 7795-70(рис. 1.10).

Одним щелчком на строке выбранного элемента активизируем следующее диалоговое окно, предназначенное для выбора параметров винта (рис. 1.11). После назначения необходимых для винта параметров и выбора изображения система перейдет в режим работы с документом. При этом на экране появится фантом изображения винта с заданной базовой точкой, которую необходимо переместить в соответствующее место. Затем винту следует придать требуемое положение.
