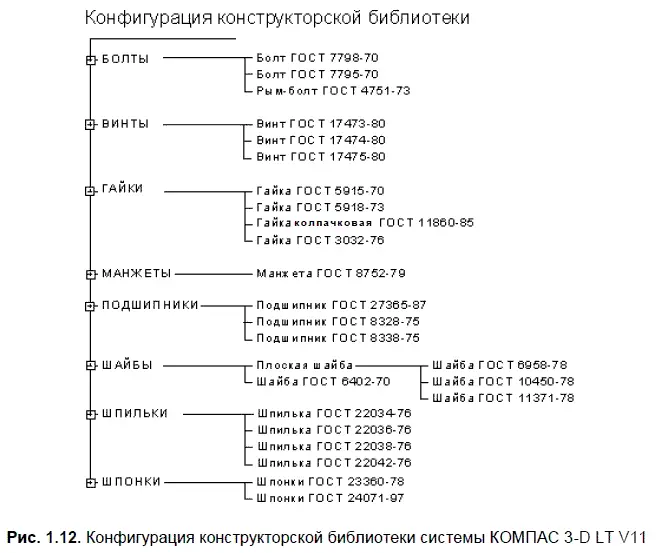

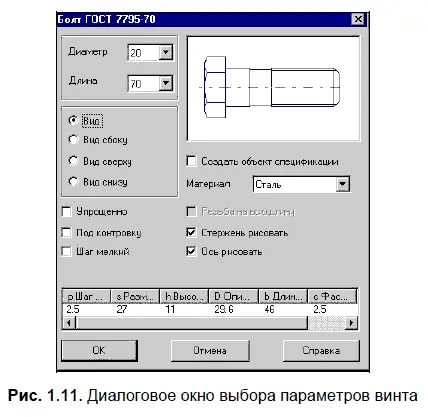

После вставки элемента в чертеж необходимо, как правило, удалить лишние элементы и отредактировать штриховку. Помимо изображений стандартных изделий, в библиотеку входят изображения конструктивных элементов, таких как болты. На рис. 1.12 представлена конфигурация конструкторской библиотеки.

Система КОМПАС-3В LT предназначена для создания трехмерных параметрических моделей деталей и последующего полуавтоматического выполнения их рабочих чертежей, содержащих все необходимые виды, разрезы и сечения.

Система ориентирована на формирование моделей изделий, содержащих как типичные, так и нестандартные, конструктивные элементы.

В терминах КОМПАС-3В LT любое изображение, которое можно построить средствами системы, принято называть документом. С помощью КОМПАС-3D LT можно создавать документы трех типов: детали, плоские чертежи и фрагменты. В случаях, когда идет речь о трехмерных изображениях деталей, употребляется еще один термин — модель. Построение моделей выполняется средствами модуля трехмерного моделирования.

Деталь — модель изделия, изготавливаемого из однородного материала, без применения сборочных операций. Детали хранятся в файлах с расширением m3d.

Чертеж — основной тип графического документа в КОМПАС-3D. Чертеж содержит графическое изображение изделия, основную надпись, рамку, иногда — дополнительные объекты оформления (знак неуказанной шероховатости, технические требования и т. д.). Чертеж КОМПАС-3D всегда содержит один лист заданного пользователем формата. В файле чертежа КОМПАС-3D могут содержаться не только чертежи (в понимании ЕСКД), но и схемы, плакаты и прочие графические документы. Чертежи хранятся в файлах с расширением cdw.

Фрагмент — вспомогательный тип графического документа в КОМПАС-3D. Фрагмент отличается от чертежа отсутствием рамки, основной надписи и других объектов оформления конструкторского документа. Он используется для хранения изображений, которые не нужно оформлять как отдельный лист (эскизные прорисовки, разработки и т. д.). Кроме того, во фрагментах также хранятся созданные типовые решения для последующего использования в других документах. Файл фрагмента имеет расширение frw.

По сравнению с традиционными Windows-приложениями в КОМПАС-3В LT наложены ограничения на одновременную работу с несколькими документами. Таким образом, в главном окне системы может быть открыт только один документ: чертеж, фрагмент или деталь.

Команды вызываются из страниц Главного меню, контекстного меню или при помощи кнопок на Инструментальных панелях.

При работе с документом любого типа на экране отображаются Главное меню и несколько панелей инструментов: Стандартная, Вид, Текущее состояние, Компактная.

Главное меню системы служит для вызова команд (рис. 2.1). Вызов некоторых из них возможен также с помощью кнопок Инструментальных панелей. По умолчанию Главное меню располагается в верхней части окна.

При выборе пункта меню раскрывается перечень команд этого пункта. Некоторые из команд имеют собственные подменю. Для вызова команды (выполнения соответствующего ей действия) щелкните мышью на ее названии.

Панель Стандартнаясодержит кнопки вызова команд стандартных операций с файлами и объектами (рис. 2.2).

Для включения отображения ее на экране служит команда Вид | Панели инструментов | Стандартная.

Панель Видсодержит кнопки вызова команд настройки отображения активного документа. Набор полей и кнопок панели Видзависит от того, какой документ активен (рис. 2.3).

Для включения отображения ее на экране служит команда Вид | Панели инструментов | Вид.
