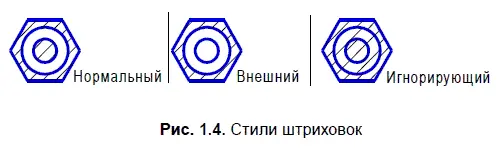

Штриховка замкнутых областей на чертежах в двумерных редакторах выполняется автоматически после задания границ и параметров штриховки. Границы штриховки, как правило, можно задавать вручную и (или) автоматически. Автоматический способ задания применяется, когда на чертеже имеется замкнутый контур из уже введенных элементов, ограничивающий штрихуемую область. В этом случае достаточно лишь указать точку внутри штрихуемого контура. Если такого контура нет, то можно вручную указать уже имеющиеся элементы, обозначающие границу области штриховки, а недостающие для ее замыкания части дорисовать дополнительно. Можно использовать интерактивный выбор границы «по стрелке», когда после указания первого элемента будут последовательно анализироваться дальнейшие, возможные направления обхода контура штриховки и пользователю достаточно выбрать нужные. Штриховка производится от границ штрихуемой области внутрь. Если внутри штрихуемого объекта нет других объектов, то штриховка выполняется элементарно. Если же имеются замкнутые вложенные области, то при штриховании в отдельных системах может быть задан один из трех стилей (рис. 1.4).

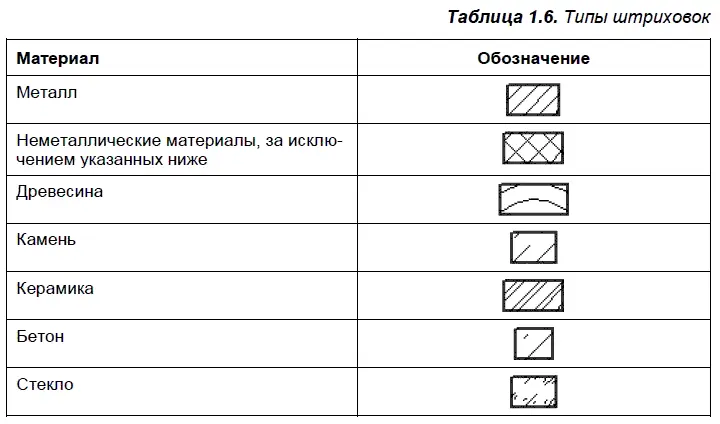

После указания контура штриховки система запрашивает ее параметры (тип, угол наклона и шаг). Можно задавать различные цвета штриховок. В табл. 1.6 представлены 7 основных типов штриховок (ГОСТ 2.308-68), которые могут быть выполнены наряду с другими типами.

В некоторых системах, при автоматическом задании области штриховки, она должна ограничиваться линиями определенных типов.

При выполнении конструкторской документации чертежные символы применяются в описаниях изделий, изготовление которых не определяется однозначно их формой и размерами. Такие символы, как правило, состоят из комбинации графических и текстовых элементов.

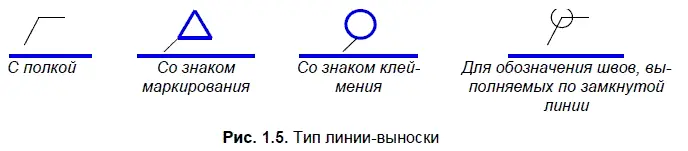

Линии-выноски выполняют по правилам ГОСТа 2.316-68. CAD-система с помощью пиктографического меню может предложить на первом этапе выбор необходимого типа линии-выноски, например, из набора, показанного на рис. 1.5.

На втором этапе может быть реализован выбор необходимого типа начала выноски, в частности, для обозначения сварки, пайки, клейки и т. д. (рис. 1.6).

При необходимости можно задать несколько дополнительных выносок от одной полки. На завершающем этапе, в зависимости от типа линии-выноски, оформляются надписи, которые могут быть расположены:

□ над/под полкой;

□ над/под первой выносной линией;

□ в треугольнике;

□ в окружности.

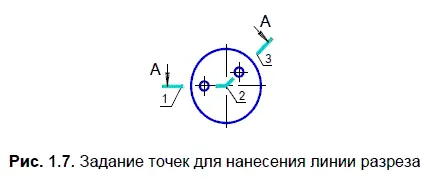

Линии разреза или сечения по ГОСТу 2.303-68 выполняют толщиной от s до 1,5s (s — толщина основной линии, находящаяся в пределах от 0,5 до 1,4 мм) с длинами отдельных сегментов (рис. 1.7) от 8 до 20 мм. В диалоге пользователь должен указать, как это показано на рис. 1.7, начальную точку 1, точку излома 2 линии сечения и конечную точку 3.

Положение стрелок направления взгляда устанавливается пользователем, который также должен указать букву для обозначения разреза или сечения и точку расположения обозначения.

Стрелка направления взгляда служит также, например, для обозначения местного вида по ГОСТу 2.305-68. Для ввода этого элемента указывают острие и окончание стрелки и вводят текст.

Возможности двумерных редакторов по работе с текстом, как правило, существенно перекрывают минимальные требования по вводу и редактированию текстовой информации, обеспечивающие оформление конструкторской документации. Тексты могут быть выполнены различными типами шрифта, могут растягиваться, сжиматься, центрироваться, наклоняться, зеркально отображаться, вычерчиваться в вертикальной колонке и т. д. В технических чертежах все надписи можно условно разделить на пять основных групп:
