Чертеж, как правило, состоит из изображения изделия, выполненного в ортогональных проекциях, которое дополняется вспомогательной графической и текстовой информацией. Форма представления этой информации должна отвечать требованиям действующих стандартов ЕСКД.

Размеры выражают основные геометрические характеристики объектов. Размеры бывают четырех основные типов: линейные, угловые, диаметральные, радиальные. Линейные размеры делятся на горизонтальные, вертикальные, параллельные, повернутые. Различают способы нанесения размеров от одной или нескольких общих баз.

Двумерные редакторы предоставляют средства нанесения размеров, которые существенно упрощают этот трудоемкий процесс. Наиболее распространенным является режим полуавтоматического нанесения размеров. В этом режиме пользователю необходимо указать нужный элемент и установить размерное число в требуемую точку. На основе этих данных система автоматически формирует выносные и размерные линии и рассчитывает размерное число. Вид размеров и способов их ввода в базу данных определяется набором размерных переменных. Размерными переменными можно управлять. В большинстве систем предусматривается возможность создания ассоциативных размеров, которые автоматически пересчитываются и перерисовываются при редактировании соответствующих фрагментов изображений.

Размеры линейные. В табл. 1.5 перечислены типы линейных размеров, полуавтоматическое нанесение которых обеспечивается в двумерных редакторах. При вводе обычного (одиночного) горизонтального или вертикального размера необходимо указать точки 1 и 2 выхода выносных линий и точку 3 пересечения размерной линии со второй выносной линией. Система автоматически располагает выносные линии параллельно друг другу, а размерную линию — перпендикулярно им. Если длина размерной линии меньше суммарной длины двух стрелок, стрелки автоматически будут сформированы снаружи выносных линий.

Если нужно, чтобы размерная надпись сформировалась автоматически с простановкой квалитета и значений допусков, то пользователю следует выбрать из меню параметров задание квалитета.

Если отсутствует необходимость автоматического формирования размерной надписи, то текст надписи вводит пользователь, при этом по умолчанию предлагается надпись, содержащая только точное значение размера, измеренное по координатам выносных линий.

Система автоматически определяет длину введенной размерной надписи, исходя из параметров текста. Если надпись помещается между выносными линиями, запрашивается подтверждение на такое ее размещение. В противном случае или при отказе пользователю предлагаются следующие варианты:

□ указать положение надписи (по умолчанию);

□ разместить надпись на полке;

□ ручное размещение надписи.

При вводе обычного (одиночного) углового размера отмечаются два непараллельных отрезка, между которыми нужно нанести размер, затем точка на размерной дуге, положение которой определяют радиус и сектор размерной линии. «Резиновые» окружности и радиус указывают текущее положение размера на чертеже. Режим установки параметров размера аналогичен рассмотренному ранее случаю нанесения линейных размеров. При автоматическом вводе размерной надписи в ней будут проставлены знаки градуса и минуты, а в случае ручного ввода текста эти символы должен вводить пользователь.

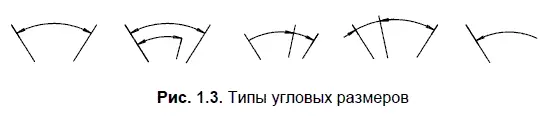

Размеры угловые. На рис. 1.3 схематично показаны пять типов угловых размеров, полуавтоматическое нанесение которых поддерживается в двумерных редакторах.

Размеры диаметральные можно проставлять только на окружности или дуге. Для ввода диаметрального размера необходимо указать точку на элементе. Размерная линия пройдет через центр дуги или окружности и указанную точку. Последовательность выбора параметров размера такая же, как и при простановке линейных размеров. Знак диаметра подставляется в текст размерной надписи автоматически. При необходимости размерная надпись может быть полностью введена с клавиатуры.

Размеры радиальные сопровождаются прописной буквой R, размещаемой перед размерным числом, при этом стрелка на размерной линии должна упираться в дугу. Способ нанесения размера при различных положениях размерных линий (стрелок) определяется наибольшим удобством чтения. Для ввода нужного типа размера выбирают соответствующий вариант из меню.
