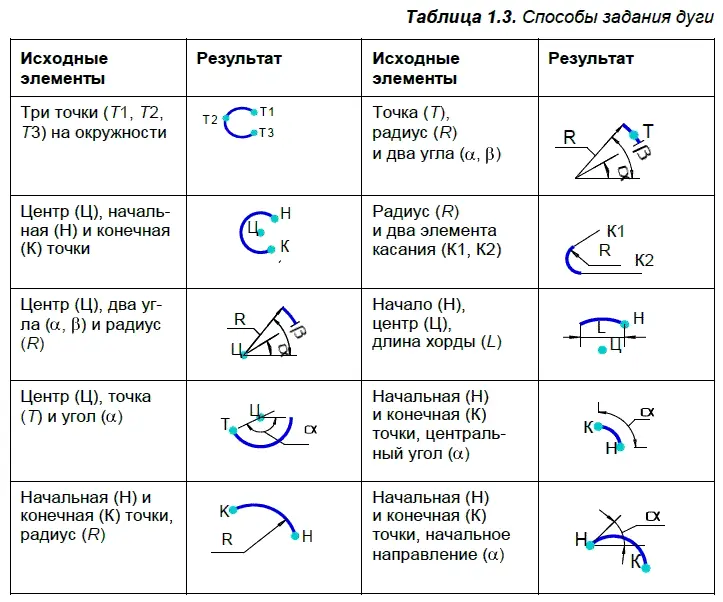

Дуга окружности также может строиться по-разному, в зависимости от способа задания ее параметров (табл. 1.3).

Прочие графические примитивы, такие как многоугольник, эллипс, лекальные кривые (сплайны), достаточно часто являются фрагментами изображений на чертежах, поэтому большинство CAD-систем обеспечивает их построение по вводимым параметрам.

Команда Многоугольникпозволяет строить правильные многоугольники с количеством сторон, например, до 1024, вписанные или описанные вокруг окружности с заданным центром.

Команда Эллипспозволяет строить эллипс несколькими способами. В системе КОМПАС-3D LT V10 ввод эллипса осуществляется следующими командами:

□ Эллипс по центру и полуосям;

□ Эллипс по диагонали габаритного прямоугольника.

Ввод кривых рассмотрим также на примере системы КОМПАС-3D LT V10.

Команда NURBS-криваяпозволяет начертить нерегулярный рациональный В-сплайн (Non-Uniform Rational B-Spline). При вводе этой кривой последовательно указываются опорные точки, возможно обращение к кнопке Замкнутыйи построение соответствующих кривых (рис. 1.2). Можно задавать характеристики кривой — вес характерной точки и порядок кривой.

Команда Кривая Безьепозволяет построить кривую, которая является частным случаем NURBS-кривой. Порядок построения аналогичен рассмотренному ранее (рис. 1.2, б).

Команда Ломанаяпозволяет начертить линию, состоящую из отрезков прямых.

При вводе графических примитивов выбирается их определенный стиль. Под стилем понимают набор свойств объекта, влияющих на его отображение, таких как тип линии и цвет.

Не менее важными, чем команды ввода геометрических примитивов, являются команды редактирования, которые можно разделить на три группы:

□ преобразования объектов;

□ удаление выбранных объектов;

□ коррекции параметров и свойств объектов.

При использовании команд редактирования система запрашивает выбор одного или нескольких объектов для обработки. Этот комплект объектов называется набором выбора. Можно интерактивно добавлять объекты в комплект или убирать их из комплекта. Выбранные объекты система высвечивает на экране. Самым простым и эффективным является выбор (выделение) с помощью мыши. Выбор объектов осуществляется следующими наиболее распространенными способами:

□ поочередное указывание курсором на графические примитивы, подлежащие редактированию;

□ обрамление объектов рамкой, которая определяется указанием ее диагональных вершин, при этом выбранными будут объекты, которые полностью находятся внутри рамки;

□ обрамление объектов секущей рамкой, при котором выбранными являются не только целиком попавшие в рамку объекты, но и те, которые ею пересекаются.

Возможно выделение По типуопределенных групп, таких как точки, отрезки, окружности, дуги, штриховки, текст, линейные размеры и т. д.

Команда По стилю кривойпозволяет выделить кривые в соответствии с их стилем.

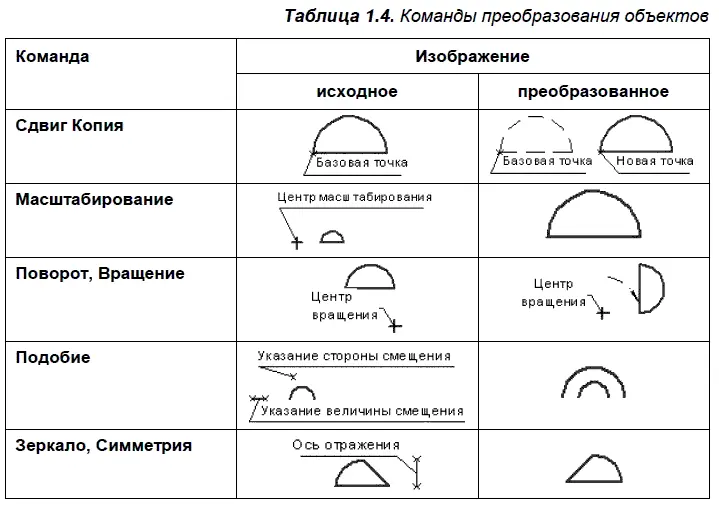

Команды преобразования объектов (табл. 1.4) включают в свой состав группы: аффинных преобразований, безразрывных деформаций и изменения формы фрагментов).

Команды удаления объектов в системе КОМПАС-3В LT V10 объединены в одном разделе меню. Удаляются следующие объекты:

□ выделенные объекты;

□ вспомогательные кривые и точки;

□ часть кривой;

□ часть кривой между двумя точками;

□ область;

□ фаска/ скругление;

□ содержание основной надписи;

□ все.

Команды коррекции параметров и свойств объектов. Двумерные редакторы предоставляют пользователю широкие возможности управления стилями объектов. В системе КОМПАС-3В LT V10 командой Изменить стильможно изменить стиль кривых и штриховок.
