Курсор является многофункциональным инструментом, используемым как для рисования (по аналогии с карандашом, циркулем и линейкой), так и для управления системой путем выбора команд, указания подлежащих той или иной операции чертежных элементов и т. д.

Режимы рисования, реализуемые в двумерных редакторах, могут значительно облегчить и ускорить создание и редактирование изображений, обеспечивая при этом и высокую точность построений.

Режим Сетканаиболее эффективен для получения изображений с регулярной структурой. Такими изображениями могут быть, например, чертежи простых валов. Квадратная или прямоугольная сетка получается на экране после ввода соответствующей команды и значений шагов сетки. Любые элементы, которые строятся на этой сетке, будут автоматически «захватывать» ближайшие узлы (рис. 1.1, а).

Режим Ортообеспечивает построение горизонтальных и вертикальных отрезков (рис. 1.1, б). Если сетка шаговой привязки повернута, направление действия режима Ортоизменяется на угол ее поворота.

Режим объектной привязки обеспечивает максимальную точность черчения и позволяет «привязываться» к характерным точкам существующих на чертеже объектов. Механизм объектной привязки активизируется всегда, когда запрашивается соответствующая точка.

Режим вспомогательных построений имитирует построения в «тонких линиях» параллельных и перпендикулярных прямых, различных окружностей и дуг с целью получения искомых точек пересечения и касания геометрических элементов. В дальнейшем по полученным отрезкам, дугам и точкам производится «обводка», а «тонкие линии» при завершении чертежа стираются. На твердую копию вспомогательные элементы не выводятся.

Использование окна позволяет увидеть изображение в требуемом масштабе. Операция, при которой весь чертеж или некоторую его часть можно увидеть через окно, называется зуммированием. При этом расстояния между точками в условных единицах измерения всегда остаются постоянными. Пользователю, как правило, предоставляется несколько вариантов задания окна, например: указанием двух точек диагонали окна (при этом на экране будет виден «резиновый» прямоугольник образуемого нового окна), а центральной точкой нового окна будет центр прямоугольника; указанием центральной точки и масштаба окна. Кроме того, пользователю предоставляется возможность просмотра любой части чертежа без изменения масштаба, когда окно как бы передвигается по полю чертежа. Такая операция получила название панорамирования.

Использование видов (так называемой техники вьюпортов) разбивкой поля экрана и, соответственно, поля чертежа на различные, независимые области прямоугольной формы в чертеже не является обязательным. На этапах редактирования чертежа виды можно переименовывать, двигать, поворачивать, масштабировать, копировать (в том числе из других чертежей), удалять.

Использование слоев позволяет расположить отдельные части изображения в разных слоях. Чертеж мысленно разделяется на некоторое количество плоскостей (слоев). За каждой из этих плоскостей могут быть закреплены различные графические элементы. Принцип «расслоения» легко понять, если представить себе несколько чертежей, каждый из которых выполнен на отдельной прозрачной пластине. Можно просматривать либо каждую пластину в отдельности, либо, накладывая несколько пластин друг на друга, получать совместное изображение.

Команды создания графических примитивов позволяют строить единые и неделимые объекты различными типами линий и разными цветами.

Точка, как правило, является вспомогательным средством для маркировки и последующего нахождения определенной позиции в системе координат. В большинстве систем точку можно изобразить маркерами различных типов и размеров. На твердую копию точечный элемент, как правило, не выводится.

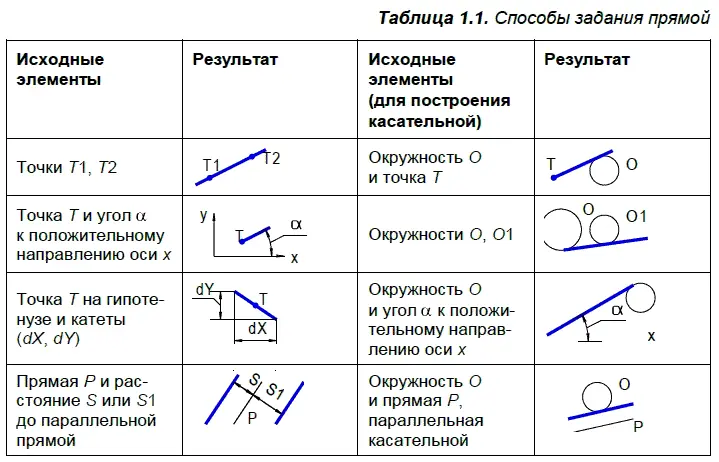

Прямая является наиболее часто используемым графическим примитивом. Исходные элементы, с помощью которых строятся прямые, могут задаваться различными способами (табл. 1.1).

Окружность может быть построена по различным исходным данным, например, как это показано в табл. 1.2.
