Усечь кривую:

(на Инструментальной панели Редактирование):

выполните показанный эскиз (рис. 8.21).

Центры окружностей совместите с началом координат. Нанесите показанные размеры. При нанесении размеров система автоматически изменяет геометрию эскиза.

Заканчивается эскиз повторным нажатием кнопки Эскиз:

6. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

Внизу экрана появится Панель свойств. Устанавливаем параметры выдавливания: Прямое направление; Расстояние 1 — 25.0.Ввод параметров заканчивается нажатием кнопки Создать объект:

Результат приведен на рис. 8.22.

7. На панели Редактирование детали:

нажмите кнопку Фаска:

На Панели свойств выберите: Длина — 2.5; Угол — 45. Курсором укажите 4 ребра (с обоих торцов). Ввод параметров заканчивается нажатием кнопки Создать объект:

Результат представлен на рис. 8.23.

8. В дереве модели укажите Плоскость XY.

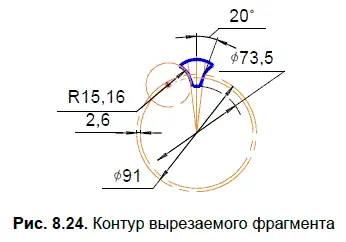

Нарисуйте контур вырезаемого фрагмента (рис. 8.24).

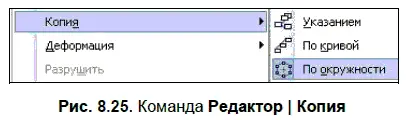

9. Выберите команду Копияпо окружности из меню Редактор(рис. 8.25) и укажите центр копирования. Выберите Количество копий13 в кольцевом направлении, Шаг в кольцевом направлениивыберите равным 360°. Не допускайте пересечения контуров, иначе выполнение операции будет не возможно.

Ввод параметров заканчивается нажатием кнопки Создать объект:

Результат приведен на рис. 8.26.

10. На панели Редактирование детали:

нажмите кнопку Вырезать выдавливанием:

Появится Панель свойств, на которой установите параметры выдавливания: Обратное направление; Через все. Нажмите кнопку Создать объект:

Результат приведен на рис. 8.27.

Под геометрическим моделированием понимают изучение процессов и объектов, для которых наиболее естественным является графическое представление. В данной главе показано, что система КОМПАС-3D предоставляет большие возможности по твердотельному геометрическому моделированию, а сам процесс создания самых разнообразных моделей чаще всего весьма увлекателен и решает очень важную задачу — развивает пространственное мышление. Пространственное мышление определяют как вид умственной деятельности, обеспечивающей создание пространственных образов и оперирование ими в процессе решения различных практических и теоретических задач [39].
