Постройте изображения невозможных объектов (рис. 9.5) в такой последовательности:

1. Создание модели и ассоциативного чертежа реального объекта.

2. Разрушение ассоциативных связей в чертеже и редактирование изображения (переход в мир невозможного).

Известные объекты [1], представленные на рис. 9.5, имеют следующие названия:

□ переплетающиеся блоки;

□ раздвоенный столб;

□ кирпич с выступами и впадинами;

□ неописуемый объект;

□ структура из трех/четырех элементов;

□ кубик со штифтами;

□ двойная скоба;

□ башня с четырьмя колоннами-близнецами;

□ внеземной тостер.

В [1] утверждается, «что невозможный объект несложно создать. Если вы знаете обычные геометрические фигуры и у вас есть немного воображения, это можно сделать за считанные минуты». В данном разделе и в [8] показано, что использование 3D-редактора для создания невозможных объектов делает конструирование этих объектов еще более занимательным, развивает смекалку и пространственное мышление.

Большинство окружающих нас изделий относится к сборочным единицам, под которыми понимают изделия, составные части которых подлежат соединению между собой сборочными операциями (свинчиванием, сваркой, пайкой, склеиванием и т. д.). Система КОМПАС-ЗD позволяет создавать твердотельные модели самых сложных сборочных единиц. В главе 7 отмечалось, что сборка в КОМПАС-ЗD — трехмерная модель, объединяющая модели деталей и стандартных изделий, также информацию о взаимном положении компонентов и зависимостях между параметрами их элементов.

Знакомство с созданием 3D-моделей сборок следует начать с рассмотрения проектирования «снизу-вверх», которое подразумевает первоначальное получение трехмерных моделей всех компонентов и включает следующие этапы:

1. Создается документ типа Сборка. Модели присваивается наименование.

2. С использованием команды Добавить из файлав документ вставляется первый компонент, относительно которого удобно задавать положение остальных компонентов. Первый компонент автоматически фиксируется в положении, в котором он был вставлен.

3. В сборку добавляется следующий компонент, который мышью перемещается в положение, удобное для последующего сопряжения вставленных компонентов.

4. Формируются необходимые сопряжения компонентов. Наиболее часто применяются команды Соосностьи Совпадение.

5. Чтобы второй компонент не мог быть случайно перемещен, его целесообразно зафиксировать.

6. Добавляются, сопрягаются и фиксируются последующие компоненты. После перемещения или поворота компонента его пиктограмма в Дереве модели помечается красной «галочкой». Это означает, что его новое положение отражено только на экране и не передано в сборку. В таком случае следует нажать кнопку Перестроитьна панели Видили клавишу .

7. При необходимости вставляются стандартные элементы, задается их положение.

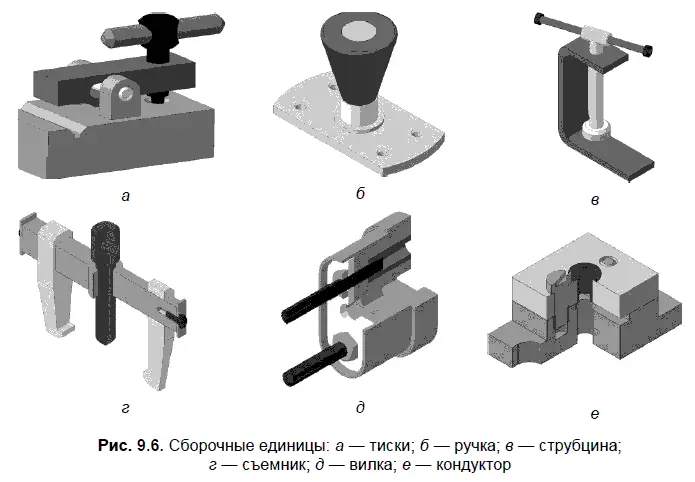

На рис. 9.6 показаны твердотельные модели шести сборочных единиц, в состав которых входят от четырех до восьми компонентов. Модели на рис. 9.6, г — е выполнены с вырезами, которые разъясняют расположение компонентов, закрытых внешними поверхностями сборки. Следует заметить, что требованиям известного стандарта по выбору главного вида отвечает расположение тисков и кондуктора.

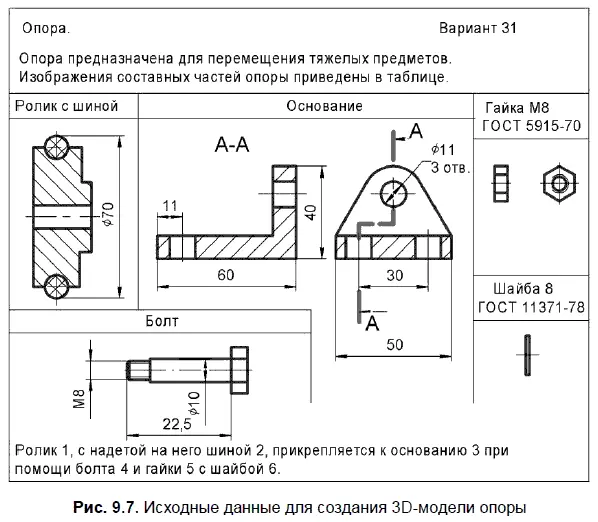

При наличии готовых компонентов для создания показанных на рис. 9.6 моделей сборок начинающему пользователю 3 D-редактора требуется не более 20–30 минут. В приложении 2 представлены варианты исходных данных для создания несложных сборок, в том числе показанных на рис. 9.6. Покажем на примере простоту создания 3D-модели сборки по исходным данным (рис. 9.7), аналогичным приложению 2 по форме представления и сложности.

В табл. 9.13 раскрыты этапы создания моделей трех нестандартных компонентов, входящих в состав опоры. Показаны эскизы с основными параметрическими размерами, задающими геометрию эскизов, также результаты выполнения формообразующих операций над эскизами.
