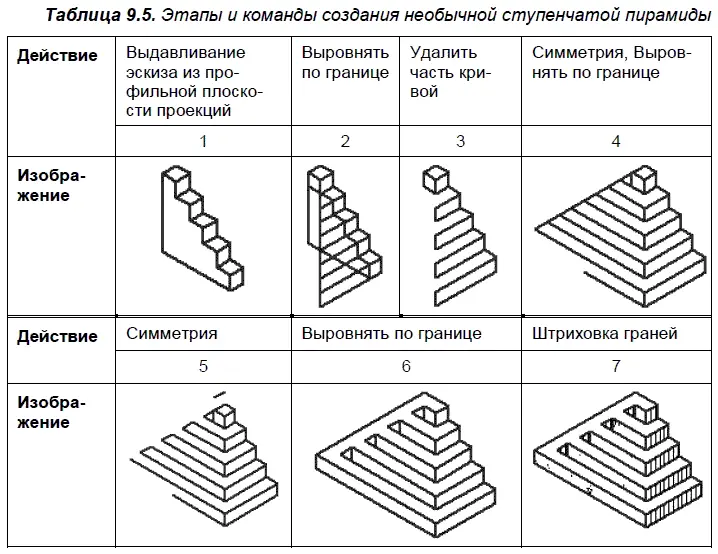

Необычная ступенчатая пирамида. При подъеме на пирамиду, показанную в табл. 9.5, снова надо сделать выбор — можно двигаться по правой стороне и подняться по пяти ступенькам к вершине, а можно просто забраться на плоскость слева, и вы уже наверху! Решайте, что проще?

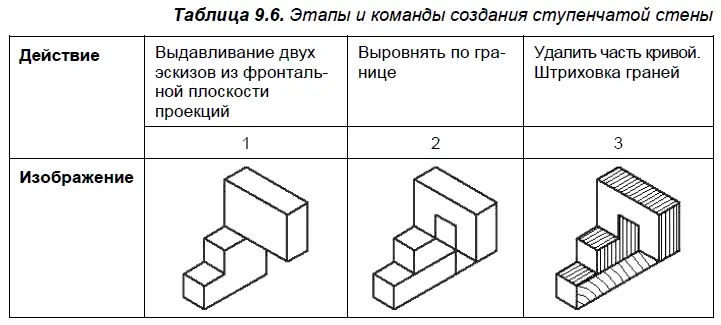

Ступенчатая стена. Передняя поверхность нижней ступеньки объекта из табл. 9.6 «изгибается» вправо, становясь «полом» в основании стены. На таком полу можно и не удержаться на ногах.

Объекты, представленные в табл. 9.7 и 9.8, относятся к типу «Космическая вилка». Это самый многочисленный класс невозможных объектов.

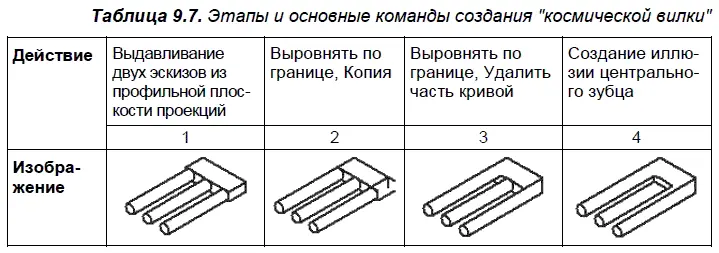

«Космическая вилка» (табл. 9.7) основана на принципе неправильных соединений, которые возможны в двумерной плоскости, но никак не в трехмерном пространстве. В «Космической вилке» использовано то обстоятельство, что зубец с круглым сечением может быть нарисован с помощью пары параллельных линий. Перекладина же с квадратным сечением — с помощью трех линий. Иллюзия основана на том, что две параллельные линии образуют круглое сечение с одной стороны, прибавляя же к ним третью параллельную линию, мы получим прямоугольное сечение — с другой. Для усиления противоречия все линии строго параллельны в пространстве [1]. Если бы вы смогли сделать поперечное сечение в середине «Космической вилки» — вырезать из нее ломтик, как из батона, — как, по-вашему, он бы выглядел?

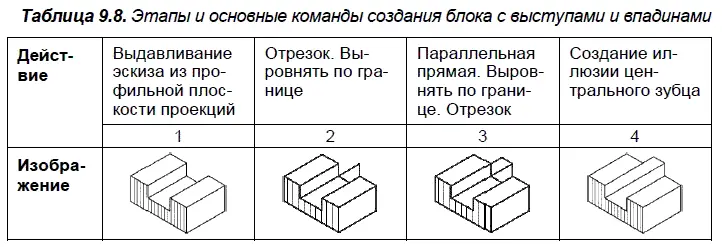

Блок с выступами и впадинами. Невозможность объекта, показанного в табл. 9.8, не требует комментариев. Перечисление в центральных столбцах команд системы КОМПАС показывает инструментальную простоту создания иллюзии неоднозначно изрезанной верхней поверхности объекта средствами этой системы.

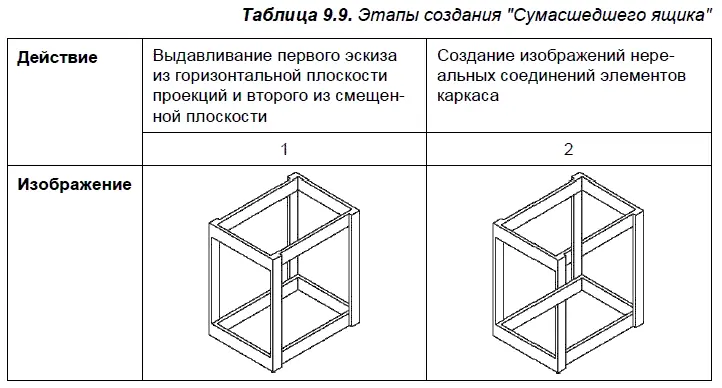

«Сумасшедший ящик» — это вывернутый наизнанку каркас параллелепипеда. Этот невозможный объект появился в 1966 году в Чикаго, в результате оригинальных экспериментов фотографа доктора Кокрана [1]. «Сумасшедший ящик» основан на неправильных соединениях, допущенных при рисовании. Фигура, показанная в табл. 9.9, воспринимается двояко, при повороте рисунка ящик становится менее сумасшедшим. Переход в нереальный мир осуществляется с помощью двух команд — Удалить | Часть кривой и Выровнять по границе.

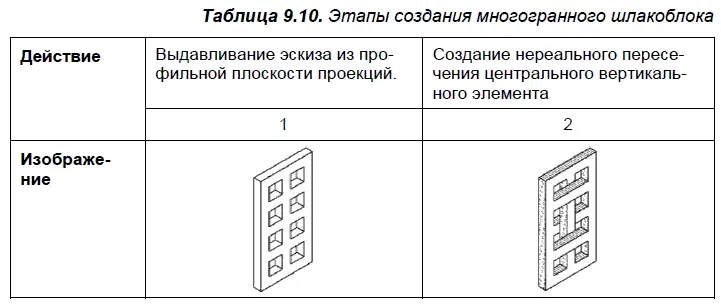

Многогранный шлакоблок. В табл. 9.10 показана одна из вариаций невозможного ящика, являющаяся примером несоответствия плоскостей. Центральный вертикальный элемент беспрепятственно проходит сверху вниз, то ныряя, то возвышаясь над переплетением горизонтальных линий, но при этом не гнется и не ломается.

Построим два объекта, классифицируемых [1] как объекты смешанного типа.

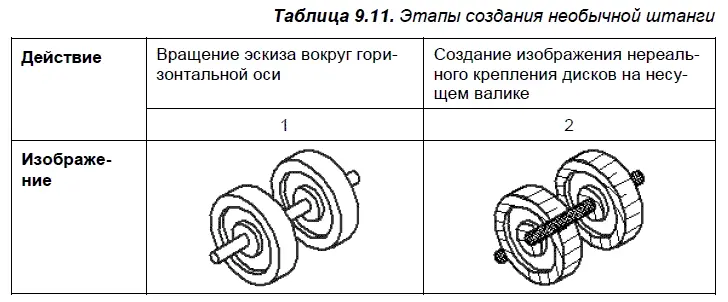

Необычная штанга. Посмотрев на итоговый объект в табл. 9.11, можно задаться вопросом: как прямая штанга проходит вокруг диска, не согнувшись? В мире невозможных объектов — легко!

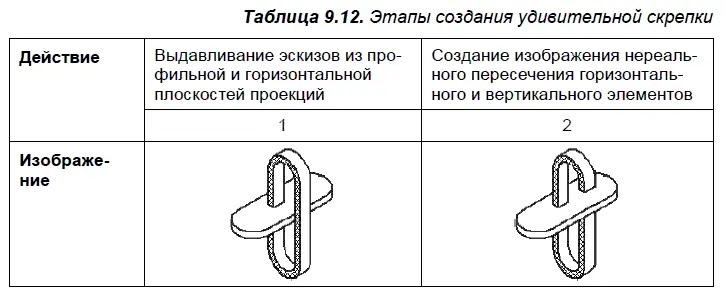

Удивительная скрепка. В табл. 9.12 показано, как просто реальную скрепку превратить в удивительную.

«Ваза-профиль» Рабина (рис. 9.4), варианты которой в большом количестве появлялись в печати, относится к классу двусмысленных объектов. Плоское изображение вазы (рис. 9.4, а) или эскиз для создания 3D-модели (рис. 9.4, б) получаются с помощью команды Кривая Безье.

Очевидно, что 3D-модель создается с помощью формообразующей операции Вращение. Грани модели могут быть раскрашены в разные цвета.
