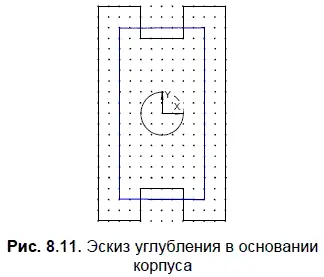

Заканчивается эскиз повторным нажатием кнопки Эскиз:

7. Нажмите кнопку Вырезать выдавливанием:

Внизу экрана появится Панель свойств, на которой устанавливаем параметры вырезания: Прямое направление; Расстояние 1 — 10.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

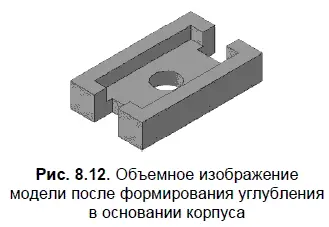

В результате получится показанное на рис. 8.12 изображение модели.

8. Для добавления к модели следующей части в Дереве модели укажите Плоскость XY.

Нажмите кнопку Эскиз:

В появившейся Компактной панелинажмите кнопку Геометриядля вызова соответствующей Инструментальной панели:

Нарисуйте 2 окружности (рис. 8.13).

Заканчивается эскиз повторным нажатием кнопки Эскиз:

9. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

Внизу экрана появится Панель свойств, на которой устанавливаем параметры выдавливания: Прямое направление; Расстояние 1 — 50.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

Результат представлен на рис. 8.14.

10. В Дереве модели укажите Плоскость ZYи нажмите кнопку Эскиз:

В появившейся Компактной панелинажмите кнопку Геометриядля вызова соответствующей Инструментальной панели:

Используя команду Непрерывный ввод объектов:

нарисуйте 2 треугольника (рис. 8.15).

Закройте эскиз повторным нажатием кнопки Эскиз:

11. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

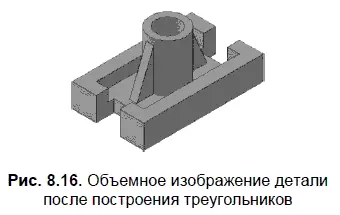

Внизу экрана появится Панель свойств, на которой устанавливаем параметры выдавливания: Два направления; Расстояние 1–3.0; Расстояние 2–3.0. Ввод параметров заканчивается нажатием кнопки Создать объект:

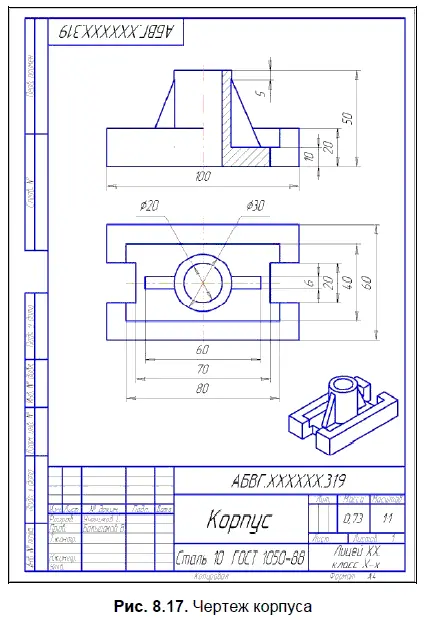

По созданной модели можно выполнить ассоциативный чертеж (рис. 8.17). В главе 5 в трех примерах показано, как он создается.
