1. Откройте файл, содержащий фрагмент Звезда, и выделите показанное изображение. Выберите из Главного меню команду Редактор | Копировать.

В качестве точки привязки при выполнении копирования укажите пересечения осей (рис. 8.2).

2. Для создания модели новой детали выполните команду Файл | Создатьили нажмите кнопку Создатьна панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь(рис. 8.3).

3. На панели Виднажмите кнопку списка справа от кнопки Ориентация:

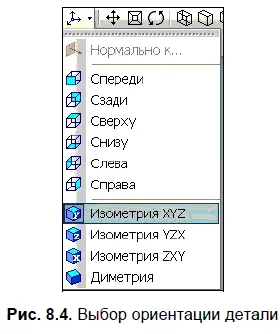

Укажите вариант Изометрия XYZ(рис. 8.4).

4. В Дереве модели укажите Плоскость ZX(рис. 8.5).

5. Нажмите кнопку Эскизна панели Текущее состояние:

Плоскость zx станет параллельной экрану.

В Главном меню выберите Редактор | Вставить. Расположите вставленный фрагмент так, чтобы точка привязки совпала с началом координат.

Завершите эскиз, нажав повторно кнопку Эскиз:

6. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

Внизу экрана появится Панель свойств, на которой установите параметры выдавливания: Прямое направление; Расстояние — 30.0; Уклон внутрь; Уклон — 43. Ввод параметров заканчивается нажатием кнопки Создать объект:

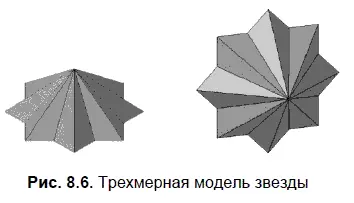

7. В результате получим трехмерную модель звезды, которая в аксонометрии может быть представлена по-разному (рис. 8.6).

В задачнике [22] предлагается с помощью векторных команд описать объекты, представленные на рисунках. Выбрав эти рисунки в качестве исходных данных, покажем простоту создания твердотельных моделей.

В системе КОМПАС создание моделей деталей начинается с открытия эскиза в одной из трех плоскостей проекций.

При создании каждой модели вначале выполните команду Файл | Создать | Деталь. На панели Виднажмите кнопку списка справа от кнопки Ориентация:

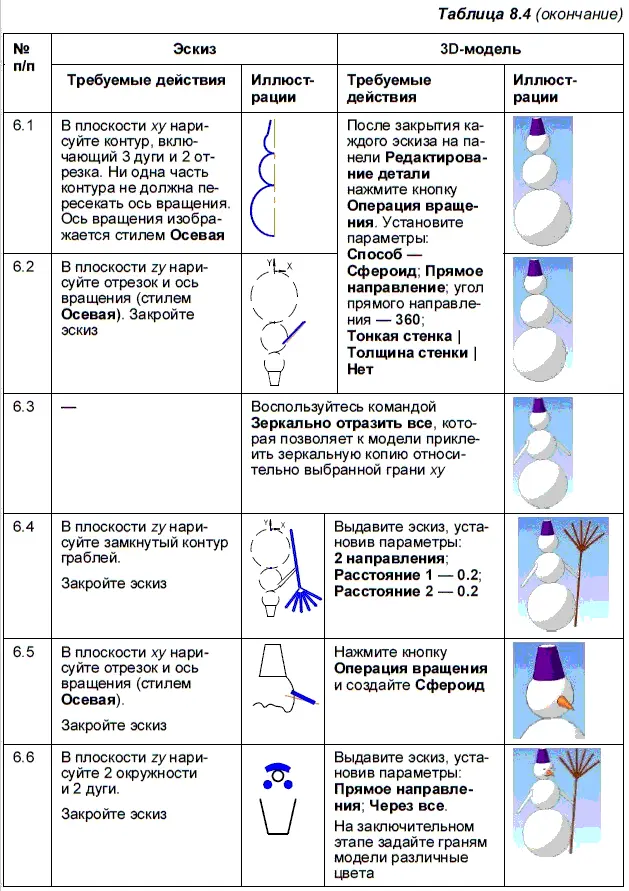

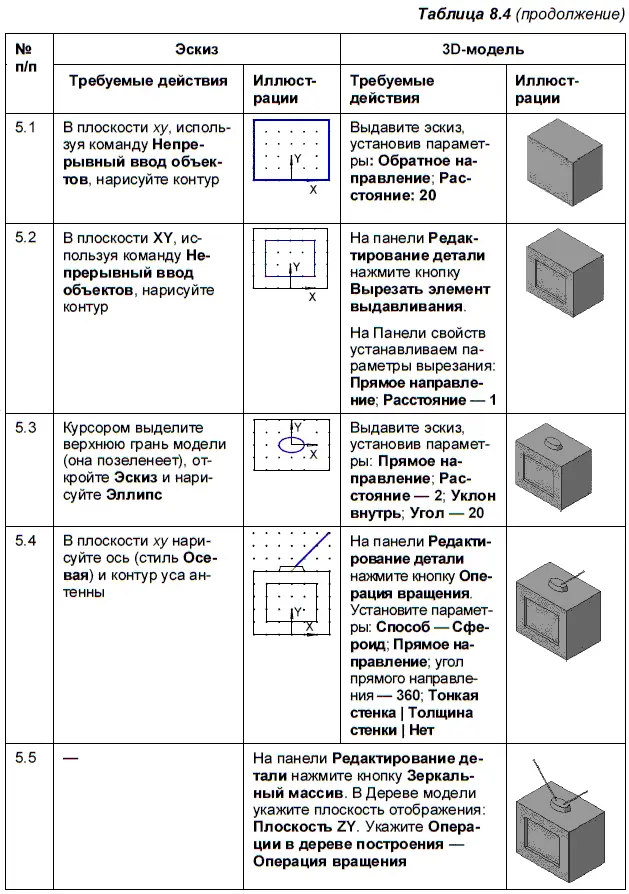

Укажите вариант Изометрия XYZ. Далее выполняются действия, перечисленные в табл. 8.4.

Для рационального выполнения изображений в эскизах необходима предварительная Установка глобальных привязок, причем в примерах 1–4 включите привязку Сеткаи Изображение сетки на экране.

В учебнике [19] утверждается, что Word располагает простыми и вместе с тем мощными средствами для создания рисунков различной степени сложности: от элементарных геометрических фигур до сложных объемных фигур. В учебнике [20] можно прочитать, что «инструментальная панель Рисованиепрограммы Word позволяет создавать двух- и трехмерные графические объекты…». Не будем комментировать и обсуждать утверждения насчет сложности и трехмерности.
