□ ЕГЭ 2009. Для кодирования цвета фона интернет-страницы используется атрибут bgcolor="#XXXXXX" , где в кавычках задаются шестнадцатеричные значения интенсивности цветовых компонентов в 24-битной RGB-модели. Какой цвет будет у страницы, заданной тегом

1) белый;

2) зеленый;

3) красный;

4) синий.

Возникает вопрос, почему из 32 заданий ЕГЭ только одно посвящено вопросам ОГИ? Конечно, существуют проблемы разработки содержательных тестов с исходной графической информацией. Но эти проблемы разрешимы. Следует отметить, что в [13] представлена статистика выполнения заданий экзаменационной работы по информатике. Процент выполнения задания по технологии ОГИ (по сравнению с заданиями других блоков) максимален — 93 %.

Известно [5], что одна из болевых точек нашего образования исторически связана с преобладающим развитием вербально-логического, аналитического, т. е. левополушарного мышления человека. Это происходит в ущерб синтетическому, образному, интуитивному и ситуативному, т. е. правополушарному. В то же время развитие правополушарного мышления является одним из важнейших аспектов системной интеграции информационных технологий в высшей школе [5].

Очевидно, что привнести лепту в развитие образного мышления может включение в курс информатики решения задач геометрического моделирования на современном уровне. Система КОМПАС-3В LT — удобное и доступное средство для решения таких задач. В главе 10 показано, что уровень развития образного мышления можно тестировать.

Простейшим видом моделей являются геометрические модели [27]. Они передают внешние признаки объекта: размеры, форму, цвет. Для создания несложных двумерных (плоских) геометрических моделей можно использовать простые растровые графические редакторы.

В практикуме [14] отмечается, что Paintbrush (или Paint) можно рассматривать не только как отдельное приложение, позволяющее создавать и обрабатывать изображения, оттачивать навыки применения мыши, но и как средство пропедевтической подготовки к работе в более серьезных программах, таких как Word и Excel.

Цель данной главы — познакомить с возможностями применения системы КОМПАС-3D для решения задач геометрического моделирования, рассматриваемых в тематическом блоке «Технология обработки графической и звуковой информации» курса информатики. Это знакомство начнем на основе сравнения возможностей разных редакторов для решения одинаковых задач.

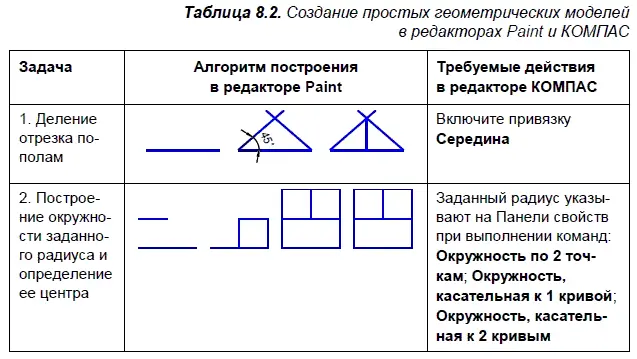

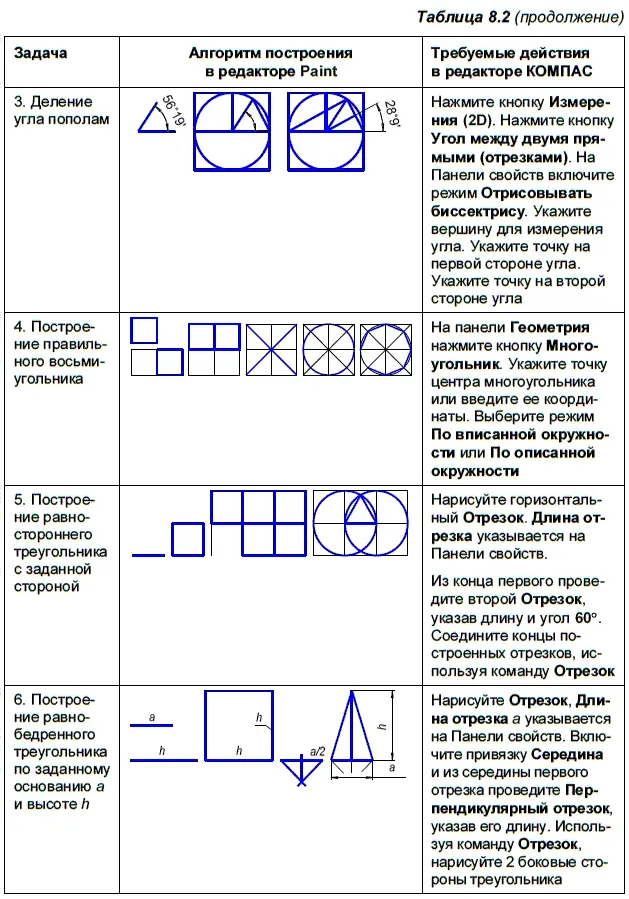

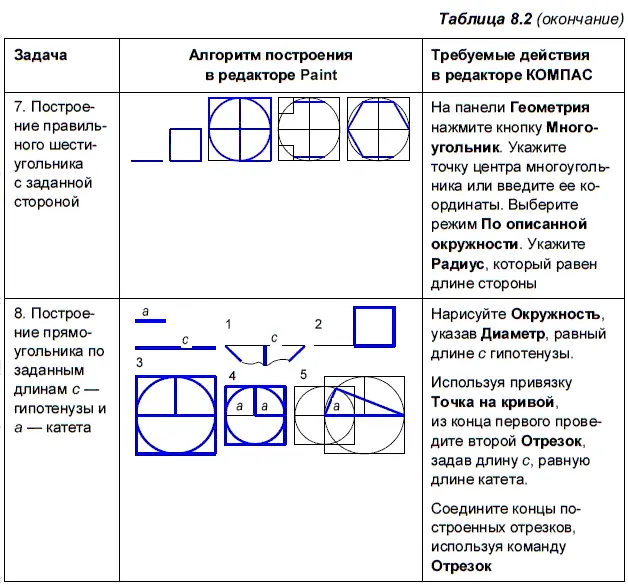

В табл. 8.2 для задач 1–3 на построение раскрыты приемы моделирования геометрических операций. В задачах 4–8 необходимо создать геометрические модели с заданными свойствами [27]. Известные алгоритмы решения задач с помощью редакторов Раintbrush или Paint представлены в табл. 8.2 в графической форме.

В табл. 8.2 показано, что представленные задачи решаются в КОМПАС значительно быстрее. Для решения задач 1–4, 7 достаточно выполнить одну команду. Следует заметить, что в [31] задачи 1 и 3 предлагается в системе КОМПАС решать на основе вспомогательных геометрических построений, без которых, как показано в табл. 8.2, можно обойтись.

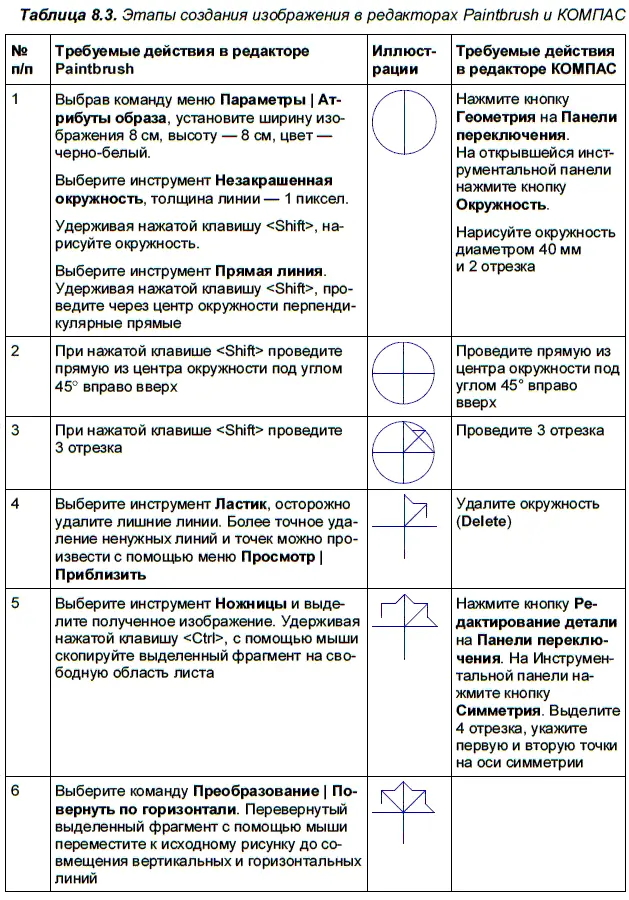

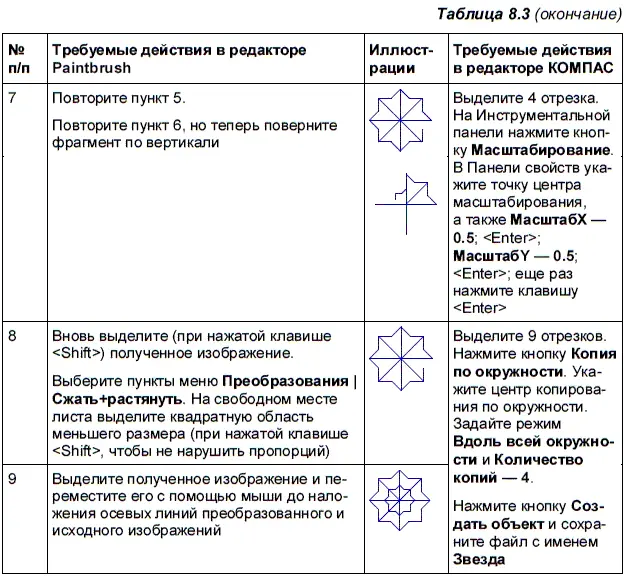

В табл. 8.3 раскрыта технология создания изображения восьмиконечной звезды в редакторах Paint (Paintbrush) и КОМПАС. Инструкция создания изображения звезды в редакторе Paintbrush с минимальными сокращениями взята из учебника [4].

В системе КОМПАС изображение выполняется после выполнения команд Файл | Создать | Фрагмент. Для рационального выполнения изображения в документе типа Фрагментнеобходима предварительная Установка глобальных привязок, таких как: Пересечение, Угловая привязка, Точка на кривой.

После выполнения изображения в КОМПАС-3В несложно создать твердотельную модель восьмиконечной звезды.
