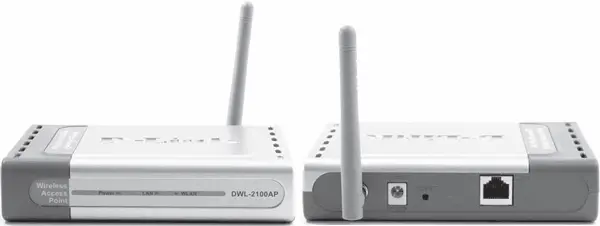

Рис. 6.13. Внешний вид точки доступа

От точки доступа зависят не только качество и устойчивость связи, но и стандарт беспроводной сети. Существует большое количество разнообразнейших моделей точек доступа с разными свойствами и аппаратными технологиями. Однако сегодня наиболее оптимальными можно считать устройства, работающие со стандартом IEEE 802.11g, так как он совместим со стандартами IEEE 802.11а и IEEE 802.11b и позволяет работать на скорости до 108 Мбит/с. Более перспективным и скоростным является стандарт IEEE 802.11n, устройства с поддержкой которого начинают появляться на рынке.

В беспроводной сети антенна имеет огромное значение, особенно если к ней подключено активное сетевое оборудование, например точка доступа, мост, маршрутизатор и т. д.

Хорошая антенна чаще всего позволяет сети работать с максимальной отдачей, достигая при этом своих теоретических пределов дальности распространения сигнала.

Антенны бывают внутренние (встроенные) и внешние (рис. 6.14) и отличаются в основном своей направленностью и мощностью. Так, узконаправленная антенна позволяет достичь более дальней связи, что и используют, когда необходимо соединить два удаленных сегмента беспроводной сети.

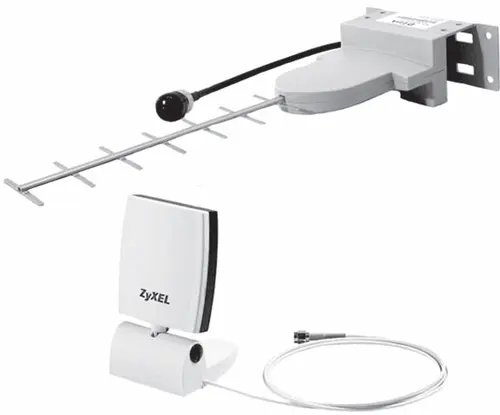

Рис. 6.14. Внешний вид антенны для беспроводного оборудования (вверху – внешняя, внизу – внутриофисная)

Всенаправленная антенна позволяет увеличить радиус сети. При этом достигается равномерное расширение сети во все стороны, что позволяет охватить большее количество расположенных в радиусе сети беспроводных устройств.

В проводной сети кабель используется для создания соответствующей физической среды для передачи данных. При этом часто бывает, что очередной сетевой стандарт подразумевает использование своего кабеля.

Таким образом, существует несколько типов кабелей, основными из которых являются кабель на основе витой пары, коаксиальный и оптоволоконный кабели.

Опять же, сетевой стандарт требует от кабеля определенных характеристик, от которых напрямую зависит скорость и защищенность сети.

В связи со всем вышеперечисленным основными отличительными параметрами кабеля являются следующие:

• частотная полоса пропускания;

• диаметр проводников;

• диаметр проводника с изоляцией;

• количество проводников (пар);

• наличие экрана вокруг проводника (проводников);

• диаметр кабеля;

• диапазон температур, при котором качественные показатели находятся в норме;

• минимальный радиус изгиба, который допускается при прокладке кабеля;

• максимально допустимые наводки в кабеле;

• волновое сопротивление кабеля;

• максимальное затухание сигнала в кабеле.

Все эти параметры входят в понятие категории кабеля. Например, кабель на основе витой пары бывает пяти разных категорий. В этом случае чем выше категория, тем лучше показатели кабеля, тем больше у него пропускная способность.

Коаксиальный кабель (рис. 6.15), как правило, ассоциируется с такими стандартами сети, как «толстая» и «тонкая» Ethernet.

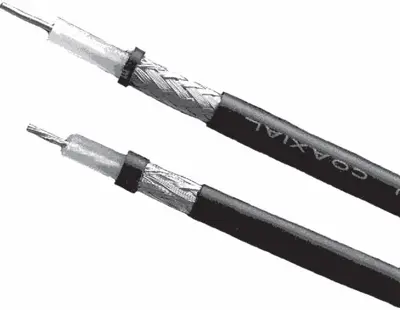

Рис. 6.15. Коаксиальный кабель

На рынке представлен достаточно широкий выбор коаксиального кабеля, однако для создания сетей используют только кабель разной толщины с волновым сопротивлением 50 Ом. [15]

Коаксиальный кабель состоит из следующих компонентов:

• центральный провод (жила);

• диэлектрический изолятор центрального провода;

• металлическая оплетка – экран (как правило, медный);

• внешний изолятор.

Чаще всего при построении сети применяют коаксиальный кабель марки RJ-58, хотя есть и другие, например RJ-8, RJ-174, RJ-178, РК-50 и т. д.

Кабель на основе витой пары (рис. 6.16) гораздо популярнее коаксиального, так как предлагает работу на более высоких скоростях передачи данных и лучшую расширяемость сети.

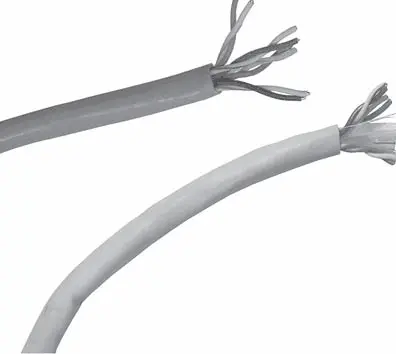

Рис. 6.16. Кабель на основе витой пары разных категорий

Основу такого кабеля составляют пары проводников, которые не только скручены между собой, но и закручены вокруг остальных таких же пар.
