В любом случае концентратор выполняет свою задачу – соединяет компьютеры, находящиеся в одной рабочей группе. Кроме того, он анализирует ошибки, в частности возникающие коллизии. Если одна из сетевых карт приводит к возникновению частых проблем, то порт на концентраторе, к которому она подключена, может временно отключаться.

Концентратор реализует физический уровень модели ISO/OSI, на котором работают стандартные протоколы, поэтому использовать его можно в сети любого стандарта.

Существует два основных типа концентраторов.

• Концентраторы с фиксированным количеством портов (рис. 6.5) – самые простые. Выглядит такой концентратор как отдельный корпус, снабженный определенным количеством портов и работающий на выбранной скорости. Как правило, один из портов служит в качестве связующего звена между другим концентратором или коммутатором.

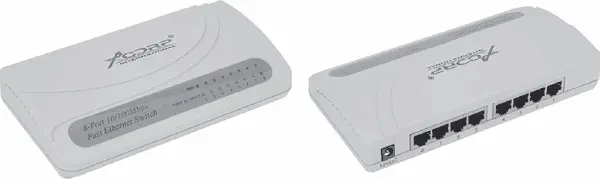

Рис. 6.5. Внешний вид концентратора с фиксированным количеством портов

• Модульные концентраторы (рис. 6.6) состоят из блоков, которые устанавливают в специальное шасси и объединяют кабелем. Возможна также установка концентраторов, не связанных между собой общей шиной, например, когда существуют разные локальные сети, связь между которыми не принципиальна.

Рис. 6.6. Внешний вид модульного концентратора

Преимущество модульного концентратора – сосредоточение всех концентраторов в едином центре управления, что позволяет быстро настраивать кабели и манипулировать ими в случае любых изменений в сети.

Поскольку для создания сети в основном используют коаксиальный кабель и кабель на основе витой пары, соответственно существуют концентраторы с BNC– и RJ-45-портами.

В зависимости от сложности концентратора на нем может присутствовать консольный порт (рис. 6.7), с помощью которого, используя специальное программное обеспечение, можно изменять некоторые параметры, конфигурировать порты или считывать их статистику.

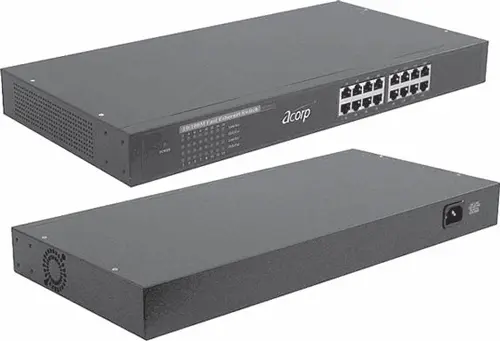

Рис. 6.7. Внешний вид концентратора с консольным портом (в левой части)

Концентраторы могут содержать разное количество портов – от пяти до 48. Чем больше портов имеет концентратор, тем он дороже и функциональнее. В частности, существуют конструкции, позволяющие управлять ими напрямую (то есть не используя консольный порт) или поддерживающие резервную линию соединения с другими концентраторами.

Часто на концентраторе присутствует дополнительный порт, через который можно подключать другие сегменты сети. Например, к сети стандарта 100Base-TX можно подключить сеть или сегмент со стандартом 10Base-2.

Мост (также называется свич, переключатель) представляет собой довольно простое устройство (рис. 6.8), основное предназначение которого – разделение двух сегментов сети с целью увеличения ее общей длины (соответственно, количества подключенных повторителей) и преодоление при этом ограничений сетевой топологии.

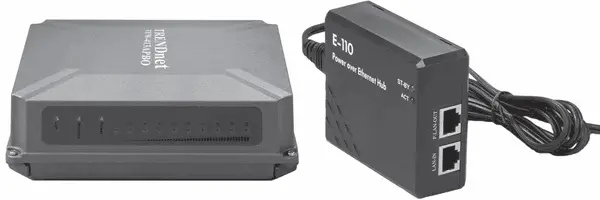

Рис. 6.8. Внешний вид беспроводного моста

Как правило, мост имеет два или больше портов, к которым подключают сегменты сети. Анализируя адрес получателя пакета, он может фильтровать сообщения, предназначенные другому сегменту. Пакеты, предназначенные для «родного» сегмента, устройство попросту игнорирует, что также уменьшает трафик.

Для построения сети используют три типа мостов:

• локальный – работает только с сегментами одного типа, то есть имеющими одинаковую скорость передачи данных;

• преобразующий – предназначен для того же, что и локальный мост, кроме того, работает с разнородными сегментами, например Token Ring и 100Base;

• удаленный – соединяет сегменты, расположенные на значительном расстоянии, при этом могут использоваться любые средства соединения, например модем.

Мост используется и в проводных, и в беспроводных сетях.

Коммутатор (рис. 6.9) объединяет в себе возможности концентратора и моста, а также выполняет еще некоторые полезные функции.

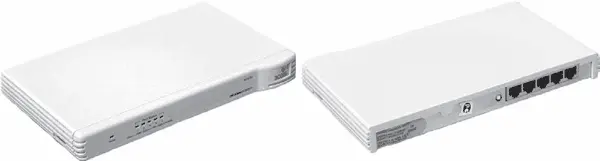

Рис. 6.9. Внешний вид коммутатора
