В данной главе описывается практически все оборудование, которое может потребоваться для создания, обслуживания и подключения к сети. Простому пользователю, возможно, и не нужно знать такие подробности, однако если вы участвуете в создании сети или просто хотите получить новые интересные знания, то эта глава – для вас.

Чтобы пользователь мог подключить свой компьютер к локальной сети, в его компьютере должно быть установлено специальное устройство – сетевой контроллер.

Сетевой адаптер выполняет множество заданий, самые главные из которых – кодирование/ декодирование информации и получение доступа к информационной среде при использовании уникального идентификатора (МАС-адрес).

Сетевые карты бывают в виде плат расширения (рис. 6.1), которые вставляют в соответствующий слот.

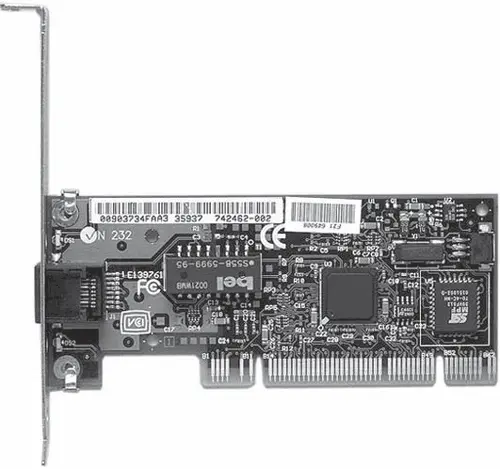

Рис. 6.1. Сетевая PCI-карта

Также сетевые карты могут быть встроенными в материнские платы (рис. 6.2), что сегодня встречается повсеместно.

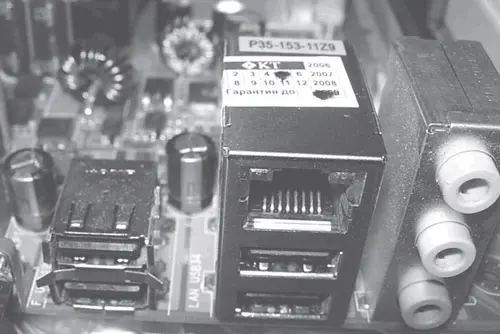

Рис. 6.2. Пример встроенной сетевой карты (верхний коннектор в центре)

Основными показателями сетевой карты можно считать поддерживаемый стандарт и тип подключения к компьютеру.

Поддерживаемый стандарт.Как вы уже знаете, существуют сети с разными сетевыми стандартами. Это означает, что сетевая карта должна обладать определенным типом коннектора (или коннекторов) и уметь работать с определенной скоростью обмена информацией. Наиболее важен в данном случае тип коннектора.

Тип коннектора сетевой карты зависит от выбора сетевой топологии и кабеля, по которому передаются данные. Существует несколько типов коннекторов: RJ-45 (для витой пары), BNC (для коаксиального кабеля) и ST, SC или FC (для оптоволокна). Они существенно различаются по конструкции, поэтому использовать коннектор не по назначению невозможно. Хотя существуют комбинированные сетевые адаптеры, которые содержат, например, RJ-45– и BNC-коннекторы. Но поскольку сеть на коаксиальном кабеле встречается все реже, то же самое происходит и с одноименными адаптерами.

Тип подключения к компьютеру.В персональных компьютерах сетевая карта обычно устанавливается в PCI-слот или в USB-порт (рис. 6.3). Мало того, практически любая современная материнская плата уже имеет интегрированный сетевой контроллер.

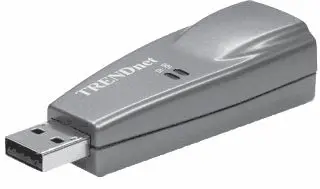

Рис. 6.3. Внешний вид сетевой карты, подключаемой к USB-порту

Сетевые адаптеры (рис. 6.4) для беспроводной сети по внешнему виду практически не отличаются от проводных вариантов, за исключением наличия гнезда для антенны – внутренней или внешней. Сетевые платы, которые подключают через USB-порт, встречаются достаточно часто, особенно это касается беспроводных вариантов.

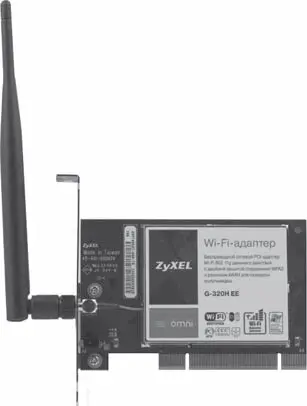

Рис. 6.4. Внешний вид беспроводного сетевого адаптера

Часто на сетевой карте присутствует микросхема BIOS, с помощью которой можно даже загружать компьютер или выводить его из спящего режима. В последнем случае сетевая карта должна быть подсоединена к материнской плате специальным кабелем.

Когда сеть содержит более двух компьютеров, для их объединения необходимо использовать специальные устройства, одним из которых является концентратор. Свое применение концентратор находит, как правило, в сетях на основе витой пары.

Концентратор (он называется также хаб, повторитель, репитер) – сетевое устройство, имеющее два и более разъемов (портов), которое, кроме коммутации подключенных к нему компьютеров, выполняет и другие полезные функции, например усиление сигнала.

Концентратор служит для расширения сети, а основное его предназначение – передача поступившей на вход информации всем подключенным к нему устройствам сети.

Все подключенные к концентратору устройства получают абсолютно одинаковую информацию, что одновременно является и его недостатком – наличие нескольких концентраторов в сети засоряет эфир лишними сообщениями, так как концентратор не видит реального адреса, по которому нужно отослать информацию, и вынужден отсылать ее всем.
