Рис. 6.18. Коннектор BNC и его составные части

Т-коннектор используют для соединения основной кабельной магистрали с сетевой картой компьютера или другого сетевого оборудования в сети, построенной на коаксиальном кабеле.

Внешне Т-коннектор (рис. 6.19) похож на обычный, но имеет отводы для вклинивания в центральную магистраль.

Рис. 6.19. Т-коннектор

Т-коннектор всегда используют в паре с коннектором (продлевает сегмент кабеля) или терминатором (закрывает сегмент) (рис. 6.20).

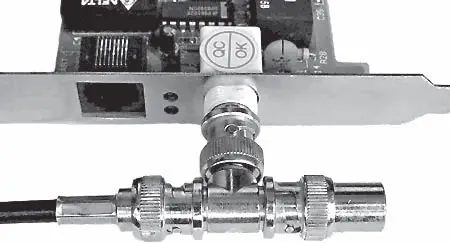

Рис. 6.20. Т-коннектор, присоединенный к сетевой карте

I-коннектор (рис. 6.21) служит соединителем сегментов кабеля без применения активного оборудования.

Рис. 6.21. I-коннектор

Данный коннектор применяют, когда нужно, например, дотянуть кабель до компьютера, но кабеля нет или не хочется заменять его более длинным.

Терминатор (рис. 6.22) – устройство, которое используется для заглушения сигнала и устанавливается на крайних точках кабеля.

Рис. 6.22. Терминатор

Если терминатор не установить, то сигнал, поступая вникуда, может привести не только к задержкам неопределенной длительности, но и к выходу сети из строя. Поскольку один из терминаторов необходимо заземлять, он имеет в своем составе цепочку с крепежным кольцом на конце.

Существуют разные инструменты для подготовки и обработки коаксиального кабеля. При использовании коннекторов с накручивающимся колпачком достаточно иметь соответствующий инструмент (рис. 6.23).

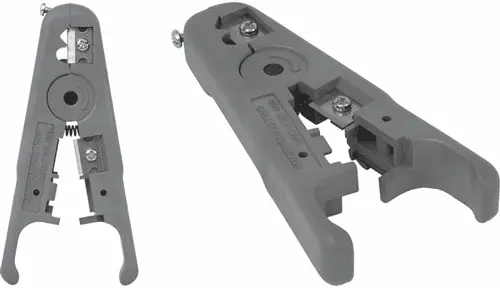

Рис. 6.23. Инструмент для обрезки кабеля и оголения его центрального проводника

В этом случае требуется лишь правильно обрезать кабель и очистить проводник.

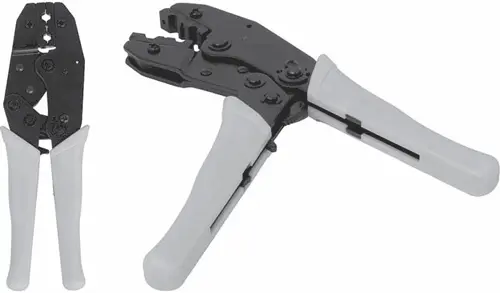

Для обжима BNC-коннекторов необходимо иметь инструмент (рис. 6.24), сочетающий в себе функции обрезного инструмента, а также обеспечивающий возможность обжима центрального сердечника и металлического обжимного кольца.

Рис. 6.24. Инструмент для обжима коннектора BNC

Этот инструмент – универсальный, поэтому именно его чаще всего можно встретить в продаже.

В данном разделе рассмотрены практически все инструменты и материалы, необходимые для создания сети на основе витой пары.

Коннектор RJ-45 (рис. 6.25) используют для обжима концов кабеля на основе витой пары.

Если в коннекторе BNC можно обжать кабель без инструмента, то с RJ-45 это сделать очень тяжело. Чтобы хорошо обжать кабель с таким разъемом, требуется достаточно сильно сжать ручки инструмента, который оголит проводники кабеля и прижмет их к проводящим дорожкам на коннекторе. Вручную это сделать тяжело, хотя можно встретить и таких «умельцев».

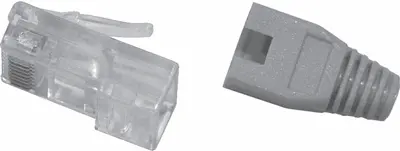

Рис. 6.25. Коннектор RJ-45 (слева) и защитный колпачок (справа)

Колпачок, надевающийся сверху на коннектор, используется для защиты проводников от пыли и других атмосферных явлений. Кроме того, он придает кабелю некоторую завершенность и красоту.

Розетки, которые часто называют компьютерными, – такая же составная часть компьютерной сети, как и бытовые розетки электрической сети. Это некое связующее звено, служащее в качестве контактной площадки. Прокладка сети стоит достаточно дорого, поэтому сеть должна быть максимально защищена от повреждений. Чтобы исключить возможность повреждения сегментов кабеля, их рекомендуется скрывать в специальные короба, окном из которых служит розетка (рис. 6.26).
