В этом случае рекомендуется использовать топологию «звезда», что позволит обмениваться данными на скорости до 100 Мбит/с. При этом, если планируется разрастание парка компьютерной техники, то лучше сразу же запланировать использование компьютерной стойки или монтажного шкафа для размещения активного сетевого оборудования.

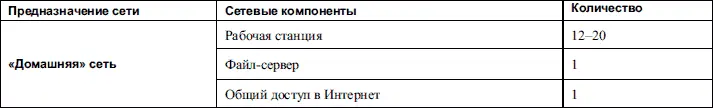

Данные табл. 7.3 – яркий пример малой домашней сети, имеющей все шансы на дальнейшее развитие. В этом случае можно использовать любую топологию, однако предпочтение стоит отдать топологии «звезда». Если нужно организовать связь между отдельно стоящими зданиями, то можно использовать беспроводное оборудование или проложить оптоволокно, так как оно более защищенное и устойчивое к воздействию атмосферных явлений.

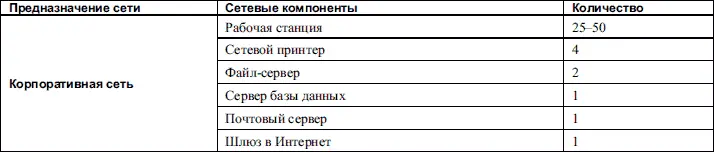

В табл. 7.4 описан начинающий представитель корпоративной сети со всеми вытекающими особенностями. Данный тип характеризуется постоянным развитием, что предъявляет свои требования к классу сети.

В этом случае рекомендуется использовать топологию «звезда» в паре со стандартом 100Base-TX. Хороший запас как по скорости, так и по расширяемости сети обеспечивает ее спокойное существование на протяжении нескольких лет. В случае, если каким-то из кабинетов необходимо оставить их первозданный вид, можно использовать беспроводную точку и беспроводные адаптеры одного из последних беспроводных стандартов, к примеру IEEE 802.11n. При этом точка доступа имеет разъем RJ-45, который используется для подключения ее к существующему проводному сегменту.

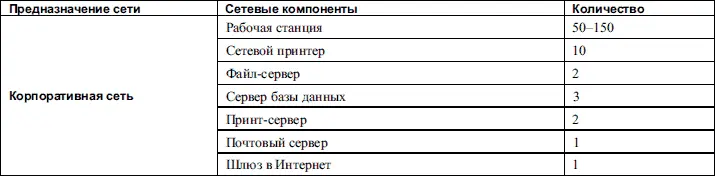

В табл. 7.5 представлена большая развитая сеть с множеством сетевых устройств. Большое количество компьютерной техники и серверов приводит к большому сетевому трафику, поэтому обязательно требуется запас по скорости. В этом случае в качестве стартовой площадки может служить топология «звезда» со стандартом 100Base-TX (обязательно использование кабеля не ниже пятой категории, что обеспечит безболезненный переход к более производительному стандарту), однако стоит задуматься о скором переходе на lOOOBase.

Если компания создается «с нуля», то стоит также задуматься об использовании оптоволокна, особенно если организация имеет удаленные филиалы, между которыми должна быть установлена постоянная связь.

Определившись с будущим масштабом сети и выбрав подходящую ее конфигурацию (топологию и сетевой стандарт), можно смело переходить к проектированию сети.

Проектирование сети – важнейший этап в ее создании, который ни в коем случае нельзя пропускать, иначе можно ошибиться в расчетах, что повлечет лишние денежные затраты. Если на фоне крупного предприятия это не так критично (лишние запчасти никогда лишними не бывают), то для небольшой офисной или домашней сети это достаточно сильно ощутимо.

Что представляет собой проект сети? Это не что иное, как чертеж на листе бумаги подходящего формата. Создавая такой чертеж, обязательно следует указать на нем все компьютеры и устройства, которые будут подключены к сети. При этом нужно стараться разместить их так, как они располагаются в «жизни».

Подобрав подходящую конфигурацию сети, необходимо добавить в проект данные о прокладке кабеля. При этом нельзя забывать, что кабель должен быть защищен от случайного обрыва, то есть прокладывать его нужно подальше от рук и ног пользователей. Сделав это, вы тем самым получите приблизительную длину всех кабельных сегментов.

В проекте также следует определиться, где можно или нужно устанавливать активное сетевое оборудование, такое как коммутаторы, маршрутизаторы и т. д. Сделать это необходимо независимо от того, будет создаваться одноранговая сеть или сеть с выделенным сервером. Во втором случае, если планируется подключить более 30 компьютеров, наиболее оптимальным будет использовать монтажный шкаф, в котором можно будет установить не только необходимое сетевое оборудование, но и блоки бесперебойного питания.
