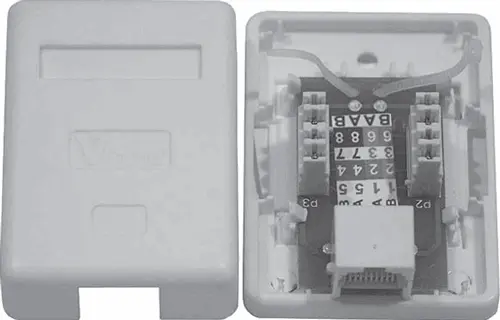

Рис. 6.26. Розетка

Примечание

В случае с коаксиальным кабелем розетки не используются.

Как и кабели, розетки бывают разных категорий, отличающихся степенью защиты и другими техническими характеристиками. При этом разница между розетками разной категории видна даже невооруженным глазом.

Одно из видимых различий между показанными розетками заключается в наличии специальных площадок для крепления проводников в первой розетке (см. рис. 6.26), в то время как во второй (рис. 6.27) проводники фиксируются с помощью обычных шурупов, что не гарантирует качества соединения.

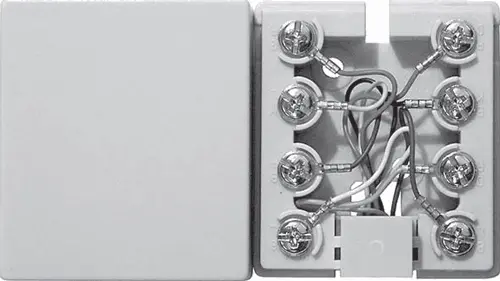

Рис. 6.27. Розетка одной из первых категорий

Кросс-панель (рис. 6.28) используется в сети с использованием кабеля на основе витой пары и служит связующим звеном между кабельной системой и сетевым оборудованием.

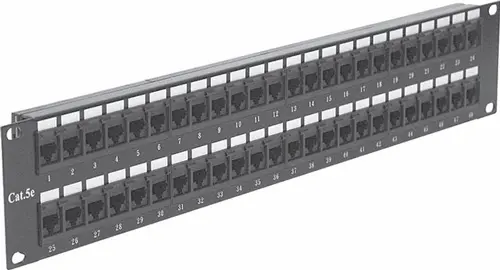

Рис. 6.28. Кросс-панель

На передней части кросс-панели находится определенное количество разъемов RJ-45, которые при необходимости соединяют с портами RJ-45 на сетевом оборудовании, например концентраторе или маршрутизаторе.

Задняя часть кросс-панели предназначена для монтажа всех приходящих к ней проводников к соответствующим разъемам на передней панели.

Размер кросс-панели напрямую зависит от количества расположенных на ней портов. При этом существуют панели с определенным количеством данных портов с таким расчетом, чтобы их без труда можно было размещать в монтажных шкафах.

Патч-корд используют в сети на основе витой пары.

Патч-кордом (рис. 6.29) называют провод длиной до 5 м, соединяющий выход сетевой карты компьютера с разъемом на розетке. Как правило, этот кабель более мягкий, чем кабель, который идет от розетки к концентратору, маршрутизатору или другому сетевому оборудованию.

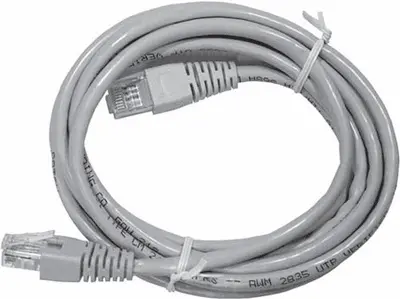

Рис. 6.29. Патч-корд

Такой кабель на обоих концах содержит коннекторы RJ-45, обжатые согласно принятым правилам в зависимости от выбранного стандарта.

Кросс-кабель используется только в сети на основе витой пары. Он является «родным братом» патч-корда и отличается от него только меньшей длиной. Данный кабель применяют специально для соединения портов на любом активном сетевом оборудовании с разъемами на кросс-панели, которая физически связана с кабелем, ведущим к конкретному сетевому порту.

Для обжима кабеля на основе витой пары используют инструмент (рис. 6.30), похожий по принципу действия на инструмент для обжима коаксиального кабеля. Данное приспособление позволяет обрезать кабель, снимать внешнюю оболочку и, конечно, обжимать коннектор, то есть втискивать жилы проводников в контакты разъема.

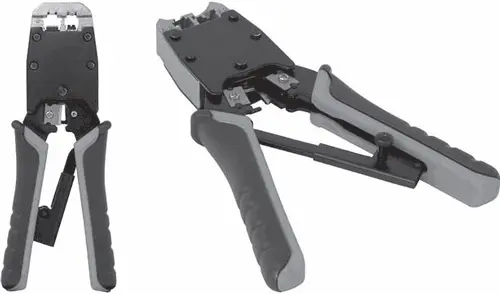

Рис. 6.30. Инструмент для коннектора RJ-45

Очень часто этим инструментом можно обжимать разъемы для телефонной сети (RJ-11), имеющие более узкую форму и меньшее количество контактов.

При монтаже сетевых розеток используют специальный нож-вставку (рис. 6.31).

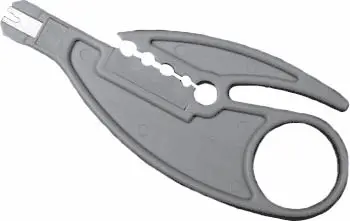

Рис. 6.31. Инструмент для зажима проводников в сетевой розетке

С помощью этого инструмента можно вставлять проводники кабеля в контактные площадки сетевой розетки.

Прочитав предыдущие главы и приобретя необходимые знания, уже пора определиться с требованиями к будущей сети и выбрать один из вариантов ее создания.

Прежде чем приступить непосредственно к подготовке кабеля, обжиму коннекторов и т. п., стоит решить, чего же пользователь хочет от будущей сети. Лучше выразить это «чего» сначала на бумаге, перечислив по пунктам, а затем попробовать проанализировать и сопоставить с уже известными фактами.

Предназначение сети.В любом случае сеть должна выполнять поставленную перед ней задачу, а именно – обеспечивать пользователей необходимыми ресурсами: обмен файлами, хранение нужных данных, выход в Интернет, развлечения разного характера и т. п. Тем не менее сеть всегда ориентирована на конкретные условия использования и аудиторию.
