2. Какие изменения необходимо внести для измерения периода повторяемости импульсного сигнала на входе PT2?

Ответ: Рассматриваем изменения исходной последовательности действий, которая приведена в предыдущем параграфе. Пункт 6 последовательности необходимо исключить. Тогда триггер события C2F будет в обоих случаях устанавливаться по положительному фронту исследуемого сигнала. Следовательно, в п.п. 11 и 12 будет вычисляться интервал времени между соседними положительным фронтами сигнала, т.е. период повторяемости этого сигнала.

3. Какие дополнительные изменения по отношению к вопросу 2 необходимо внести для измерения периода повторяемости импульсного сигнала, длительность которого превышает период переполнения счетчика временной базы?

Ответ: Необходимо организовать программный счетчик и вести наблюдение не только за состоянием триггера события канала входного захвата, но и триггера переполнения счетчика временной базы. Если триггер TOF установился. То следует программно инкрементировать программный счетчик. Также следует изменить формулу для подсчета длительности периода.

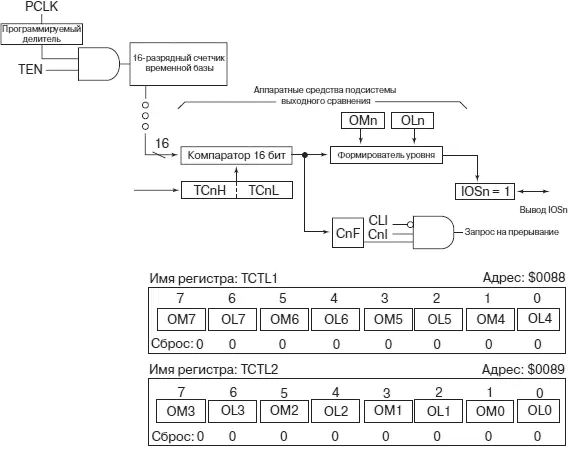

Подсистема выходного сравнения OC используемся в микропроцессорной технике для генерации на выводах МК импульсных сигналов с заданными временными характеристиками. Например, средствами подсистемы выходного сравнения может быть сформирован одиночный импульс предварительно вычисленной длительности, или импульсная последовательность определенной частоты с регулируемым по результатам расчетов в МК коэффициентом заполнения. Структура аппаратных средств подсистемы выходного сравнения OC, которая образуется после конфигурирования универсального канала модуля таймера на режим сравнения, представлена на рис. 4.36.

Рис. 4.36. Структура одного канала таймера в режиме выходного сравнения и регистры управления каналом TCTL1 и TCTL2

Цифровой компаратор подсистемы выходного сравнения непрерывно сравнивает код счетчика временной базы с 16 разрядным кодом в регистре данных канала TCn (n — номер канала). Момент равенства кодов в микропроцессорной технике называют событием выходного сравнения. Если цифровой компаратор определил равенство кодов, то аппаратные средства канала выходного сравнения автоматически совершают следующие действия:

1. Устанавливается флаг события канала CnF. Обратите внимание, события входного захвата и выходного сравнения отмечаются одним и тем же флагом. Это флаг события канала CnF. Смысловое значение флага (IC или OC) определяется ранее выбранным в процессе инициализации режимом работы канала. Флаг CnF «сообщает» основной программе о том, что событие выходного сравнения произошло, и в регистр данных канала TCn следует записать новое значение кода для сравнения.

2. Если прерывания по флагу события CnF разрешены (бит CnI установлен), то генерируется запрос на прерывание.

3. Формирователь уровня генерирует на выводе канала IOSn предварительно заданный логический уровень. Формирователь уровня в процессе инициализации может быть программно настроен на один из четырех режимов работы:

• Установка вывода в 1;

• Установка вывода в 0;

• Инвертирование уровня сигнала на выводе;

• Соответствующий вывод МК не подключен к каналу выходного сравнения и является выводом порта T.

Рис. 4.37. Выбор режима работы формирователя уровня

Для настройки формирователя уровня каждого канала на один из трех перечисленных режимов работы используются биты OMn:OLn в регистрах TCTL1 ($0088) и TCTL2 ($0089). Формат этих регистров представлен на рис. 4.36. Таблица рис. 4.37 устанавливает соответствие между режимом работы формирователя уровня и кодом инициализации в разрядах OMn:OLn.

Рассмотрим последовательность действий, которая должна быть реализована для генерации средствами подсистемы выходного сравнения «отрицательного» импульса заданной длительности. Под «отрицательным» импульсом мы будем понимать низкий логический уровень сигнала с последующим его изменением на высокий логический уровень.
