Регистр разрешения работы под управлением канала 7 OC7M (Timer Output Compare 7 Mask Register) располагается в памяти МК по адресу $0082. Формат регистра представлен на рис. 4.38. Каждый из битов регистра OC7M разрешает (при OC7Mn = 1) режим принудительной установки для одноименного (с номером n) канала по событию в канале выходного сравнения 7. Если бит OC7Mn = 0, то канал с номером n работает в автономном режиме.

Регистр установки данных под управлением канала 7 OC7D (Timer Output Compare 7 Data Register) располагается в памяти МК по адресу $0083. Формат регистра представлен на рис. 4.38. Каждый из битов регистра OC7Dn задает значение, которое должно быть установлено на выходе канала с номером n в момент в момент события выходного сравнения в канале 7. При этом необходимо предварительно разрешить работу желаемых каналов под управлением канала 7 установкой соответствующих битов в регистре OC7M.

Регистры управления таймером TCTL1 и TCTL2 (Timer Control Register) располагаются в памяти МК по адресам $0088 и $0089. Форматы регистров приведены на рис. 4.39. Каждому каналу таймера поставлены в соответствие два бита OMn:OLn регистров TCTL1 и TCTL2. Биты OMn:OLn определяют один из четырех режимов работы формирователя уровня канала, если этот канал работает в режиме выходного сравнения. Комбинации кодов для битов OMn:OLn приведены на рис. 4.37.

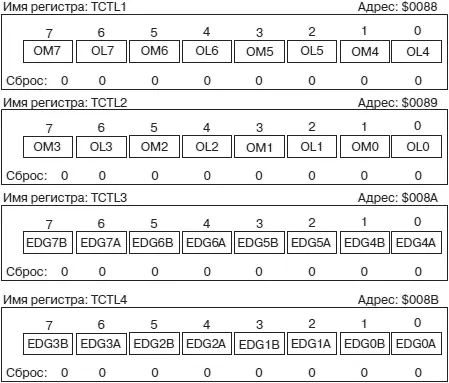

Рис. 4.39. Формат основных регистров управления таймером:TCTL1, TCTL2, TCTL3, TCTL4

Регистры управления таймером TCTL3 и TCTL4 (Timer Control Register) располагаются в памяти МК по адресам $008A и $008B. Форматы регистров приведены на рис. 4.39. Каждому каналу таймера поставлены в соответствие два бита EDGnB:EDGnA регистров TCTL3 и TCTL4. Биты EDGnB:EDGnA определяют один из четырех режимов работы детектора события канала, если этот канал работает в режиме входного захвата. Комбинации кодов для битов EDGnB:EDGnA приведены на рис. 4.35.

Регистр масок таймера TMSK1 (Timer Mask Register 1) располагается в памяти МК по адресу $008C. Формат регистра приведен на рис. 4.40. Каждый бит этого регистра CnI разрешает или запрещает прерывания по событию в одноименном (с номером n) канале таймера. Если бит CnI равен 1, то прерывания разрешены. При CnI = 0 прерывания по событию в канале запрещены.

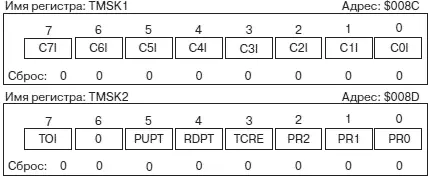

Рис. 4.40. Формат регистров масок таймера:TMSK1, TMSK2

Регистр масок таймера TMSK2 (Timer Mask Register 2) располагается в памяти МК по адресу $008D. Формат регистра приведен на рис. 4.40. Бит TOI разрешает прерывания по флагу переполнения счетчика временной базы TOF. Бит TCRE разрешает сброс счетчика временной базы (см. раздел 4.14.2, сброс счетчика временной базы). Биты PR2:PR1:PR0 устанавливают коэффициент деления программируемого делителя на входе счетчика временной базы в соответствие с табл. рис. 4.28.

Регистр флагов таймера TFLG1 (Timer Flag Register 1) располагается в памяти МК по адресу $008E. Формат регистра представлен на рис. 4.41. Каждому каналу таймера поставлен в соответствие флаг события CnF. Флаг CnF устанавливается в 1 автоматически, если в канале произошло событие входного захвата или выходного сравнения, в зависимости от текущего режима работы канала. Установленный бит события CnF вызовет прерывание, если в регистре TMSK1 установлен одноименный бит разрешения прерывания. Флаг события CnF должен быть сброшен под управлением программы, для чего в бит CnF должна быть записана 1. Существует альтернативный способ для сброса флагов события CnF. Если бит TFFCA в регистре TSCR установлен, то чтение или запись в регистр данных канала автоматически сбрасывает бит события этого канала.

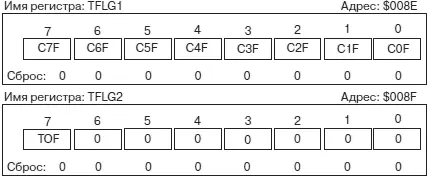

Рис. 4.41. Формат регистров флагов таймера:TFLG1, TFLG2

Регистр флагов таймера TFLG2 (Timer Flag Register 2) располагается в памяти МК по адресу $008F. Формат регистра представлен на рис. 4.41. В регистре присутствует всего один флаг — флаг переполнения счетчика временной базы TOF. Этот флаг сбрасывается посредством записи 1 в уже установленный бит TOF.
