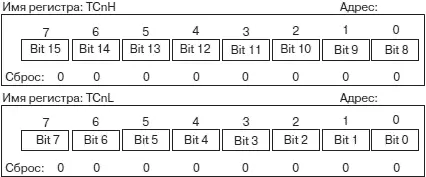

Регистры данных каналов захвата/сравнения TCn — 16 разрядные. В памяти каждый регистр представлен двумя 8 разрядными регистрами: TCnH — старший байт регистра данных канала с номером n, TCnL — младший байт регистра данных канала с номером n. Если канал настроен на режим входного захвата, то в регистре данных TCn содержится код счетчика временной базы в момент последнего события входного захвата. Если же канал настроен на режим выходного сравнения, то в регистр данных TCn под управлением программы записывается код момента сравнения. Формат и адреса расположения в памяти восьми регистров данных каналов TC0…TC7 приведены на рис. 4.42.

Рис. 4.42.

1. Опишите два возможных способа для сброса флага события в регистре TFLG1.

Ответ: По первому способу биты флагов событий в каналах захвата/сравнения CnF в регистре TFLG1 сбрасываются посредством записи 1 в тот разряд регистра TFLG1В, который подлежит сбросу. Попытка записи 0 в разряд, который установлен в 1, не даст желаемого результата. п.1. По второму способу чтение или запись в регистр данных канала автоматически сбрасывает бит события этого канала, если в регистре TSCR установлен бит TFFCA.

2. Какой код должен быть записан в регистр режимов каналов захвата/сравнения TIOS, чтобы каналы с четными номерами работали в режиме входного захвата, а каналы с нечетными номерами в режиме выходного сравнения?

Ответ: $AA.

3. Какой код и в какие разряды регистра TCTL1 должен быть записан, чтобы настроить формирователь уровня канала 7 в режим установки 1?

Ответ: Код 11 в разряды OM7:OL7.

4. Какой код и в какие разряды регистра TCTL4 должен быть записан, чтобы настроить детектор события канала 1 в режим мониторинга за любым изменением уровня сигнала на входе канала 1?

Ответ: Код 11 в разряды EDG1B:EDG1A.

Познакомившись с основными подсистемами модуля таймера, мы рассмотрим несколько примеров применения. В первом примере мы будем использовать подсистему входного захвата для измерения частоты и периода следования импульсов некоторого логического сигнала. Во втором примере мы будем формировать на одном из выходов МК импульсную последовательность, используя для этого подсистему выходного сравнения и подсистему прерывания МК.

Для того чтобы воспользоваться аппаратными средствами универсального канала таймера для измерения частоты и периода следования импульсов, необходимо установить этот канал в режим входного захвата, а также выполнить ряд дополнительных установок конфигурации для счетчика временной базы, детектора события канала и подсистемы прерывания. Полное описание регистров специальных функций модуля таймера было приведено выше. В нашем примере мы будем использовать следующие биты и регистры управления:

• Бит разрешения работы модуля таймера TEN (регистр управления модулем таймера TSCR);

• Бит разрешения прерывания по переполнению счетчика временной базы TOI и биты выбора коэффициента деления программируемого делителя частоты на входе счетчика временной базы PR2:PR1:PR0 (регистр масок таймера TMSK2);

• Бит выбора режима работы канала IOSn (регистр режимов каналов захвата/сравнения TIOS). Если бит IOSn установлен в 1, то канал работает в режиме выходного сравнения. Если бит IOSn равен 0, то канал настроен на режим входного захвата;

• Биты выбора режима работы детектора события канала входного захвата EDGnB:EDGnA (регистры управления таймером TCTL3 и TCTL4);

• Бит события в канале CnF (регистр флагов таймера TFLG1);

• Бит разрешения прерывания по событию в канале CnI (регистр масок таймера TMSK1);

• Регистр данных канала TCn, в который автоматически записывается код счетчика временной базы в момент события входного захвата.
