Рис. 4.30. Формат регистра TCSR

Бит TFFCA управляет механизмом сброса флагов событий модуля таймера. К этим флагам относятся флаг переполнения таймера TOF, флаги событий в каналах захвата/сравнения IC/OC и флаг переполнения счетчика внешних событий. Если бит TFFCA установлен в 0, то для сброса перечисленных флагов следует использовать обычную процедуру, когда в бит установленного флага под управлением программы записывается 1 (см. раздел 4.14.2, флаг переполнения счетчика). Попытка записи 0 в бит установленного флага оставит флаг без изменения. Если бит TFFCA установлен в 1, то вводится в действие дополнительный механизм сброса рассматриваемых флагов событий:

• Флаг переполнения счетчика временной базы TOF в регистре TFLG2 будет сброшен автоматически при выполнении операции чтения регистра текущего кода счетчика TCNT;

• Флаг события канала захвата/сравнения CnF (n — номер канала) в регистре TFLG1 будет сброшен автоматически при выполнении операции чтения или записи в регистр данных этого канала;

• Флаги PAONF и PAIF счетчика внешних событий в регистре PAFLG будут сброшены автоматически при чтении или записи в регистр PACNT.

Приведенный ниже программный фрагмент демонстрирует код для разрешения работы модуля таймера.

/*-----------------------------------------------------------------*/

/* MAIN PROGRAMM */

/*-----------------------------------------------------------------*/

#include <912b32.h>

void main(void) {

unsigned char TSCR_MASK = 0x80; /*разрешение работы модуля таймера*/

TSCR = TSCR_MASK;

}

/*------------------------------------------------------------------*/

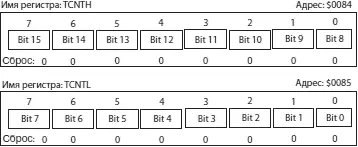

Если работа модуля таймера разрешена, то счетчик временной базы изменяет свое состояние в порядке естественного счета. Число разрядов счетчика временной базы равно 16, поэтому коэффициент счета счетчика составляет 2 16. Изменение коэффициента счета не предусмотрено. Счетчик временной базы не возможно остановить, однако его состояние в любой момент времени может быть считано под управлением программы из регистра текущего состояния TCNT (Timer CouNTer register). Регистр TCNT — 16 разрядный, в памяти МК он занимает две ячейки. По адресу $0084 располагается старший байт регистра TCNTH, по адресу $0085 — младший байт регистра TCNTL. Формат регистра представлен на рис. 4.31.

Рис. 4.31.Формат регистра TCNT

Считывание регистра текущего состояния счетчика временной базы следует производить только в 16 разрядном формате, поскольку побайтное чтение может дать неверный результат. Дело в том, что счетчик временной базы может тактироваться максимальной частотой, которая равна f BUS . Каждая операция чтения занимает несколько тактов f BUS , следовательно, две последовательных операции чтения приведут к тому, что старший и младший байты счетчика будут считаны при разных состояниях этого счетчика и вместе составят неверное его состояние (если режим «чтение на лету» не задействован). Приведенный ниже программный фрагмент демонстрирует, как правильно считать состояние счетчика с использованием двухбайтовых переменных.

/*-------------------------------------------------*/

/* MAIN PROGRAMM */

/*-------------------------------------------------*/

#include<912b32.h>

void main(void) {

unsigned int start_time; /*время начала процесса*/

unsigned int stop_time; /*время окончания процесса*/

start_time=TCNT;

stop_time=TCNT;

}

/*-------------------------------------------------*/

Регистр масок таймера TMSK2 (Timer MaSK register 2) располагается в памяти МК по адресу $008D. Формат регистра представлен на рис. 4.32. В данном параграфе мы рассмотрим лишь некоторые биты этого регистра. Бит TCRE разрешает сброс счетчика временной базы таймера (см. раздел 4.14.2, сброс счетчика временной базы). Биты PR2:PR1:PR0 устанавливают коэффициент деления программируемого делителя на входе счетчика временной базы в соответствие с табл. рис. 4.28. Обратите внимание, что минимальный коэффициент деления равен 1, т.е. максимальная частота тактирования счетчика равна f BUS . Максимальный коэффициент деления составляет 32. Биты PUPT и TDRB предназначены для управления схемотехникой входных и выходных буферов линий порта PORT T.

Рис. 4.32. Формат регистра TMSK2
