а) Функциональная схема

б) Таблица состояний

Рис. 5.21.Функциональная схема однофазного мостового инвертора в составе специализированной ИС SN754410NE

В этом заключительном примере мы объединили ранее полученные знания по аппаратному подключению и программному обслуживанию различных устройств ввода и вывода информации. В каждом параграфе данной главы мы рассмотрели какой-то отдельный тип устройства ввода/вывода. И для каждого устройства привели фрагмент программного кода, который необходим для его обслуживания. Эти фрагменты могут быть использованы Вами в реальных разработках. На примере электронного кодового замка мы покажем Вам, как воспользоваться полученными ранее знаниями.

Рассмотренная ранее матричная клавиатура используется для ввода четырех символов кода доступа. Если последовательность этих символов совпадает с эталонной последовательностью, которая хранится в памяти программы, то доступ разрешается. Если же введенная последовательность символов ошибочная, то доступ блокируется. Для информирования пользователя о состоянии системы доступа используется символьный ЖК индикатор.

Далее мы приводим функциональную схему аппаратных средств, блок-схему алгоритма работы и полную программу управления кодовым замком.

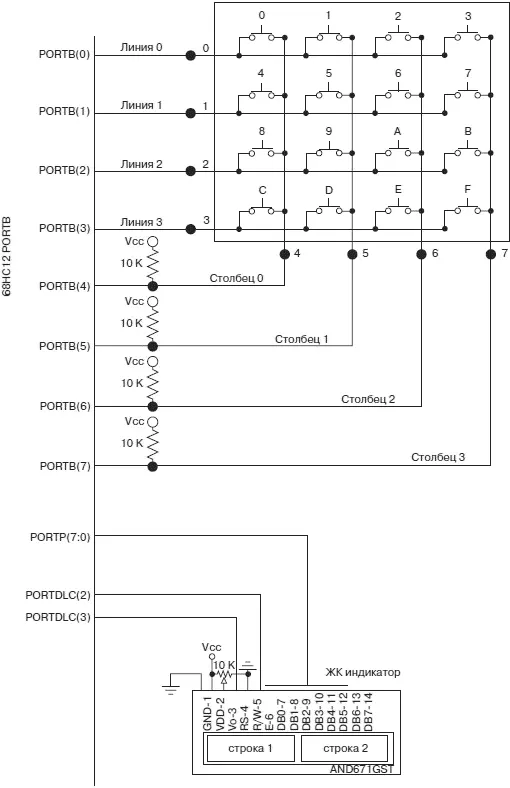

Электрическая схема подключения клавиатуры на 16 клавиш и символьного ЖК индикатора к выводам портов МК семейства 68HC12 приведена на рис. 5.22. Линии порта PORT B обслуживают матричную клавиатуру. В соответствии с электрической схемой линии PORTB[0]…PORTB[3] должны работать в режиме вывода, а линии PORTB[4]…PORTB[7] — в режиме ввода. Восьмиразрядная шина данных интерфейса индикатора подключена к выводам порта PORT P. Так же, как и в примере параграфа 5.6.2, мы будем производить только операции записи в контроллер управления индикатором. Поэтому порт PORT P будет постоянно работать в режиме вывода. Линии управления индикатором подключены к выводам PORTDLC2: PORTDLC3.

Рис. 5.22.Функциональная схема аппаратных средств для системы кодового замка

Можно убедиться, что рассмотренные ранее по отдельности схемы подключения клавиатуры и ЖК индикатора полностью повторены, вплоть до конкретных выводов портов. Поэтому мы сможем воспользоваться ранее приведенными программами управления без каких-либо изменений.

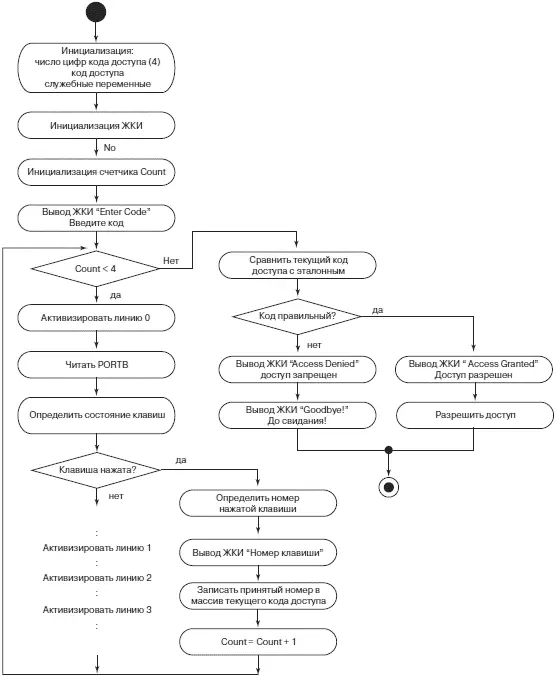

На рис. 5.23 представлена блок-схема алгоритма управления кодовым замком. Ниже приведен полный текст программного кода программы управления, составленный по этой блок-схеме алгоритма.

Рис. 5.23.Блок-схема алгоритма управления кодовым замком

/*------------------------------------------------------------------------*/

/* filename: lock.c программа управления электронной системой доступа */

/* Число символов кода доступа равно 4. Правильная кодовая комбинация:C963*/

/* Аппаратная конфигурация: */

/* PORTB 8 линий интерфейса клавиатуры */

/*PORTP 8 линий шины данных интерфейса ЖК индикатора */

/*PORTDLC2 RD/WR, PORTDLC3 E. */

/*------------------------------------------------------------------------*/

/*подключаемые файлы*/

#include <912b32.h>

#include

#include

/*используемые функции*/

char which_key(unsigned int keypress); //определение, какая клавиша

//нажата

void delay_100us(void); //задержка 100 мкс

void delay_5ms(void); //задержка 5 мс

void initialize_lcd(void); //инициализация контроллера ЖК

//индикатора

void initialize_key(void); //инициализация портов для

//клавиатуры

void putchars(unsigned char с); //запись одного символа в индикатор

void putcommands(unsigned char d); //запись одной команды в индикатор

void lcd_print(char *string); //запись в индикатор строки символов

char keypad(unsigned int keypress, int row);
