Перед тем, как исследовать электронную схему усиления мощности, необходимую для управления электрическим двигателем от микроконтроллера, рассмотрим принцип действия МДП-транзистора.

МДП-транзистор — это управляемый напряжением полупроводниковый ключ. Он обладает очень высоким сопротивлением цепи управления, что удобно для микроконтроллера, который не может формировать больших вытекающих токов. В открытом состоянии падение напряжения на транзисторе мало по сравнению с другими типами полупроводниковых ключей аналогичной мощности. Поэтому энергия, рассеиваемая МДП-транзистором в режиме проводимости, также относительно невелика, что обеспечивает высокий коэффициент полезного действия полупроводникового коммутатора.

МДП-транзистор может работать как в режиме усиления сигнала, так и в ключевом режиме. Мы будем использовать МДП-транзистр в ключевом режиме для коммутации напряжения питания к обмотке двигателя во время длительности импульса ШИМ-сигнала.

МДП-транзистор имеет три электрода: сток (Drain), исток (Souse) и затвор (Gate). Затвор — это управляющий электрод транзистора, в то время как сток и исток — это электроды, по которым протекает коммутируемый транзистором ток. Схемное обозначение МДП-транзистора с каналом n-типа приведено на рис. 5.19,а. При отсутствии напряжения между затвором и стоком канал для протекания тока между стоком и истоком внутри полупроводниковой структуры транзистора отсутствует. Если на затвор подать положительное напряжение относительно истока, то внутри транзистора формируется канал для протекания тока от стока к истоку. Если снять с затвора напряжение, то этот канал исчезнет, и транзистор не сможет проводить ток между истоком и стоком. Мы получили управляемый полупроводниковый ключ!

а) Условное графическое обозначение n-канального МДП-транзистора (MOSFET)

б) Схема полупроводникового коммутатора для управления электрическим двигателем от МК

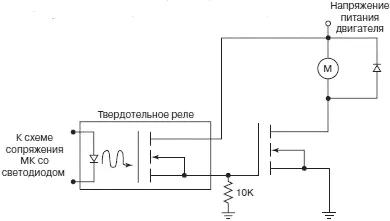

в) Схема управления МДП-транзистором с использованием твердотельного реле

Рис. 5.19.Управление электрическим двигателем от МК

В нашем примере мы использовали МДП-транзисторы IRF530 компании International Rectifier. Максимальное значение тока стока ID для этого транзистора равно 14 А. Это означает, что мы можем коммутировать нагрузку с номинальным током 14 А под управлением маломощного сигнала с выхода микроконтроллера. Отметим, что в настоящее время подобные мощные МДП-транзисторы с каналами n- и p-типа выпускаются на токи свыше 100 А.

На рис. 5.19,б показана схема включения электрического двигателя с управлением от микроконтроллера. Резистор R = 10 кОм в цепи управления обеспечивает путь для рассасывания заряда из области управляющего электрода, когда напряжение на затворе становится равным нулю. Также в схеме присутствует защитный диод, который установлен параллельно двигателю. Мы обсудим назначение этого диода несколько позже, при изучении схемы инвертора (раздел 5.7.3). В нашем примере на затвор транзистора подается управляющее напряжение около 5 В. При этом транзистор IRF530 может проводить ток около 4 А. Для увеличения тока нагрузки до 14 А следует повысить управляющее напряжение. Однако используемый в примере электрический двигатель приводится во вращение напряжением 12 В при токе нагрузки 1 А. Поэтому параметры напряжения управления от микроконтроллера для нашего случая вполне удовлетворяют требованиям МДП-транзистора.

Электрический двигатель — печально известный для инженеров-электроников источник электромагнитных помех. В процессе регулирования скорости вращения электрического двигателя, помехи в равной мере генерируются как самим двигателем, так и импульсным источником питания. Транзисторный коммутатор формирует на обмотке двигателя импульсы напряжения требуемой длительности. В момент выключения мощного МДП-транзистора реактивные элементы схемы сбрасывают накопленную во время протекания тока энергию в питающую сеть. В результате генерируются кратковременные выбросы напряжения в питающую сеть. Последнее может неблагоприятно сказаться на работе управляющего МК. В частности, из-за помех может произойти нарушение последовательности исполнения команд программы управления, или сбой в системе тактирования МК. И случится нарушение работы всей системы в целом.
